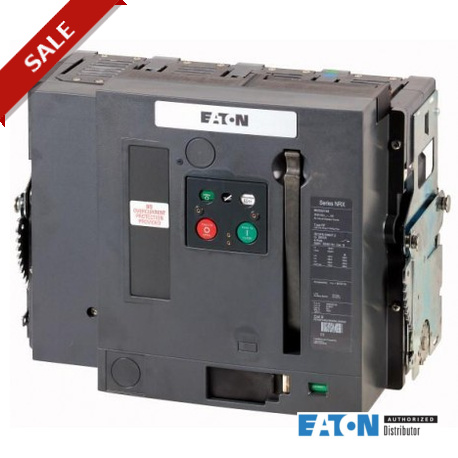

INX40N4-40W 150132 EATON ELECTRIC Sezionatore di potenza, 4p, 4000 A, AF
INX40N4-40W
150132
EATON-MOELLER
Sezionatore di potenza, 4p, 4000 A, AF
Home > EATON - MOELLER
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Programma di fornitura
Assortimento | Interruttore aperto/interruttore di potenza | ||
Assortimento | Sezionatore di potenza aperto | ||
Portata | Fino a 4000 A | ||
Tecnica di installazione | Tecnica di estrazione | ||
Grandezza | INX40 | ||
Tecnica di sgancio | senza sganciatore | ||
Norma/Approvazione | IEC | ||
Numero di poli | a 4 poli | ||
Grado di protezione | IP20, IP55 con calotta di protezione, cornice porta IP41 | ||
| equipaggiabile successivamente con un'ampia gamma di accessori | |||
Corrente nominale = corrente nominale ininterrotta | In= Iu | A | 4000 |
Making capacity Icm to 440 V 50/60 Hz | Icm | kA | 187 |
t = 1 s | Icw | kA | 85 |
t = 3 s | Icw | kA | 66 |
Dati tecnici
| Generalità | |||
Conformità alle norme | IEC/EN 60947 | ||
Temperatura ambiente | |||
Stoccaggio | ϑ | °C | -40 - +70 |
Temperatura ambiente | °C | -25 - +70 | |
Posizione di montaggio | |||
Categoria d'uso | b | ||
Grado di protezione | IP20, IP55 con calotta di protezione, cornice porta IP41 | ||
Senso di alimentazione | A piacere | ||
| Circuito principale | |||
Corrente nominale = corrente nominale ininterrotta | In= Iu | A | 4000 |
Corrente nominale ininterrotta a 50 ℃ | Iu | A | 4000 |
Corrente nominale ininterrotta a 60 ℃ | Iu | A | 3650 |
Corrente nominale ininterrotta a 70 ℃ | Iu | A | 3500 |
Tensione nominale di tenuta ad impulso | Uimp | V AC | 12000 |
Tensione nominale d'impiego | Ue | V AC | 690 |
Categoria di sovratensione/grado di inquinamento | III/3 | ||
Tensione nominale di isolamento | Ui | V | 1000 |
| Potere d'interruzione | |||
Potere nominale di chiusura sotto corto circuito | Icm | ||
fino a 440 V 50/60 Hz | Icm | kA | 187 |
fino a 690 V 50/60 Hz | Icm | kA | 166 |
Corrente nominale di breve durata ammissibile 50/60 Hz | |||
Corrente nominale ammissibile di breve durata (t=1s) | Icw | kA | 85 |
t = 3 s | Icw | kA | 66 |
Tempi di commutazione | |||
Tempo di inserzione tramite bobina di inserzione | ms | 35 | |
Tempo di disinserzione totale tramite sganciatore a lancio di corrente | ms | 22 | |
Tempo di disinserzione totale tramite sganciatore di minima tensione | ms | 37 | |
Massima frequenza di manovra | Manovre/h | ||
Frequenza di manovra massima | Manovre/h | 60 | |
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasi | |||
Tecnica estraibile (interruttore con parte fissa) | W | 880 | |
| Peso | |||
tecnica estraibile | |||
a 3 poli | kg | 70 | |
a 4 poli | kg | 86 | |
Parte fissa vuota | |||
a 3 poli | kg | 27 | |
a 4 polo | kg | 35 | |
| Sezioni di collegamento | |||
Sbarra in Cu | |||
Tecnica estraibile | |||
nero | mm | 4 x 100 x 10 | |
| Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un declassamento che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise. |
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 4000 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 880 |
Temperatura ambiente di servizio min. | °C | -25 | |
Temperatura ambiente di servizio max. | °C | 70 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Dati tecnici secondo ETIM 6.0
Version as main switch | Yes | ||
Version as maintenance-/service switch | No | ||
Version as safety switch | No | ||
Version as emergency stop installation | No | ||
Version as reversing switch | No | ||
Max. rated operation voltage Ue AC | V | 690 | |
Rated operating voltage | V | 690 - 690 | |
Rated permanent current Iu | A | 4000 | |
Rated permanent current at AC-21, 400 V | A | 0 | |
Rated operation power at AC-3, 400 V | kW | 0 | |
Rated short-time withstand current lcw | kA | 85 | |
Rated operation power at AC-23, 400 V | kW | 0 | |
Switching power at 400 V | kW | 0 | |
Conditioned rated short-circuit current Iq | kA | 187 | |
Number of poles | 4 | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Number of auxiliary contacts as normally open contact | 0 | ||
Number of auxiliary contacts as change-over contact | 2 | ||
Motor drive optional | Yes | ||
Motor drive integrated | No | ||
Voltage release optional | Yes | ||
Device construction | Built-in device slide-in technique (withdrawable) | ||
Suitable for ground mounting | Yes | ||
Suitable for front mounting 4-hole | No | ||
Suitable for front mounting center | No | ||
Suitable for distribution board installation | Yes | ||
Suitable for intermediate mounting | No | ||
Colour control element | Green | ||
Type of control element | Push button | ||
Interlockable | Yes | ||
Type of electrical connection of main circuit | Rail connection | ||
Degree of protection (IP), front side | IP20 |
