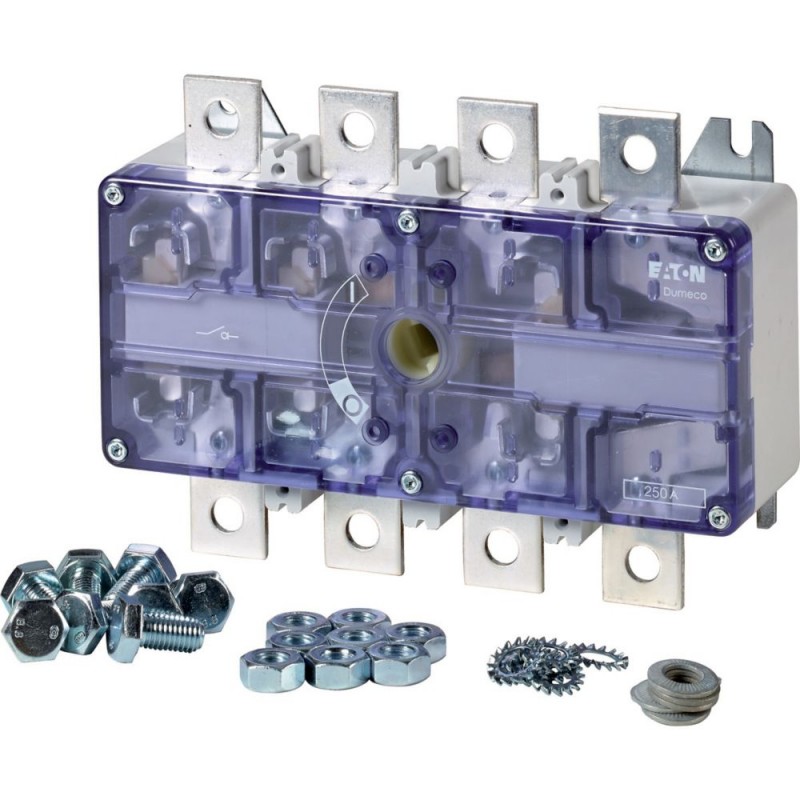

DMV-250N/1 1814409 Y8-1814409 EATON ELECTRIC sezionatore di potenza, 3 poli + N, 250 A, senza maniglia rotat..
DMV-250N/1
1814409
Y8-1814409
EATON-MOELLER
sezionatore di potenza, 3 poli + N, 250 A, senza maniglia rotativa e asse di azionamento, in custodia
Sezione DMV interna, 3 P + N, 250 A, senza leva e asse, montaggio
Sezionatore Eaton DMV, DMV, 250 A, 3 P + N (fisso), Funzione di arresto opzionale, Senza maniglia rotativa e albero di trasmissione
Sezionatore, Gamma prodotti: Sezionatore, Interruttore principale, Interruttore di manutenzione, Riferimento gruppo parti: DMV, Funzione di arresto: opzionale, Senza maniglia rotante o albero di trasmissione, Note: contatti visibili, Informazioni sull'apparecchiatura fornita: contatto ausiliario installato dall'utente, compresi i materiali di collegamento, 3 poli + SN (diretto), Grado di protezione: IP00, IP20 con coprimorsetti, Versione: montaggio a parete, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 147 kW, Gruppo di continuità: Iu = 250 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Disconnettori per interruttori DUMECO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Sezionatore Eaton DMV
Sigla catalogo
1814409
EAN
8711426959378
Lunghezza/profondità del prodotto
206 mm
Altezza prodotto
75 mm
Larghezza prodotto
185 mm
Peso prodotto
1.7 kg
Certificazione/i
RoHS
IEC/EN 60204
KEMA
Lloyds
VDE 0660
EAC
IEC/EN 60947
CE
IEC/EN 60947-3
IEC/EN 60204
KEMA
Lloyds
VDE 0660
EAC
IEC/EN 60947
CE
IEC/EN 60947-3
Codice modello
DMV-250N/1
Specifiche del prodotto
Categoria prodotto
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
8000 V
Corrente permanente nominale in AC-21, 400 V
250 A
Corrente permanente nominale in AC-23, 400 V
250 A
Corrente nominale ininterrotta (Iu)
250 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
140 kW
Accessori
- Contatto ausiliario montato dall'utente.
- Materiali di collegamento inclusi con l'apparecchiatura in dotazione.
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
12 kA, Contatti, 1 secondo
12 kA
12 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
4.2 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
3.75 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
100 kA
50 kA a In = 500
50 kA a In = 500
Categoria di sovratensione
III
Corrente di disinserzione
40 kA (con In = 500)
33 kA (con In = 250)
33 kA (con In = 250)
Grado di protezione (lato anteriore)
IP20
Numero di poli
Tre poli + N
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA Altro
Adatto per
Montaggio a terra
Funzioni
Funzione di arresto opzionale
Numero di interruttori
1
Grandezza vite
M8 x 20, Vite terminale
Durata meccanica
10.000 operazioni
Energia passante
Max. 380 kA²s (a ingresso = 250)
Max. 1700 kA²s (a ingresso = 500)
Max. 1700 kA²s (a ingresso = 500)
Capacità morsetti
120 mm², Collegamento del conduttore piatto con barre di distribuzione
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
2000 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
1760 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
1120 A
Tensione nominale di isolamento (Ui)
1000 V
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
250 A
Classe di protezione da corto circuito
500/250, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
250 A
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
250 A
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
250 A
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
250 A
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
250 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
250 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
220 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
140 A
Corrente nominale di esercizio per dissipazione specifica (In)
250 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
140 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
160 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
132 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
14 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 250 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 12 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 140 kW |
| potenza di interruzione a 400 V (EF009166) | 140 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 100 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | altro |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 185 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 206 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DMV-250N/1 Y8-1814409 1814409 DE_6099273.pdf | 1 Mbytes |
|
