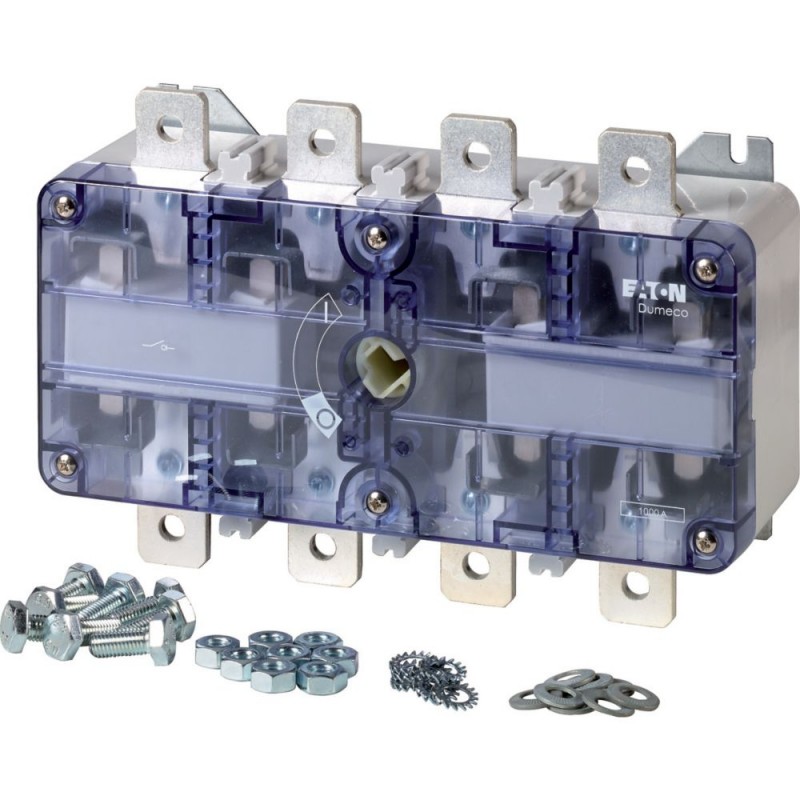

DMV-1000N/1 1814446 Y8-1814446 EATON ELECTRIC sezionatore di potenza, 3 poli + N, 1000 A, senza maniglia rot.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DMV-1000N/1 1814446 Y8-1814446 EATON ELECTRIC sezionatore di potenza, 3 poli + N, 1000 A, senza maniglia rot..

DMV-1000N/1

1814446

Y8-1814446

EATON-MOELLER

sezionatore di potenza, 3 poli + N, 1000 A, senza maniglia rotativa e asse di azionamento, in custodia

Sezione DMV interna, 3P + N, 1000 A, senza leva rotante e assale

Sezionatore Eaton DMV, DMV, 1000 A, 3 P + N (fisso), Funzione di arresto opzionale, Senza maniglia rotativa e albero di trasmissione

Sezionatore, Gamma prodotti: Sezionatore, Interruttore principale, Interruttore di manutenzione, Riferimento gruppo parti: DMV, Funzione di arresto: opzionale, Senza maniglia rotante o albero di trasmissione, Note: contatti visibili, Informazioni sull'apparecchiatura fornita: contatto ausiliario installato dall'utente, compresi i materiali di collegamento, 3 poli + SN (diretto), Grado di protezione: IP00, IP20 con coprimorsetti, Versione: montaggio superficiale, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 425 kW, Gruppo di continuità: Iu = 1000 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Disconnettori per interruttori DUMECO

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,272.32
Prezzo unitario: $1,272.32
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Sezionatore Eaton DMV
Sigla catalogo
1814446
EAN
8711426533554
Lunghezza/profondità del prodotto
96 mm
Altezza prodotto
205 mm
Larghezza prodotto
292 mm
Peso prodotto
4.927 kg
Certificazione/i
IEC/EN 60204
IEC/EN 60947
Lloyds
VDE 0660
CE
IEC/EN 60947-3
KEMA
RoHS
EAC
Codice modello
DMV-1000N/1

Specifiche del prodotto

Categoria prodotto
Caratteristiche
Esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore principale
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
12000 V
Corrente permanente nominale in AC-21, 400 V
1000 A
Corrente permanente nominale in AC-23, 400 V
759 A
Corrente nominale ininterrotta (Iu)
1000 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
375 kW
Accessori
  • Contatto ausiliario montato dall'utente.
  • Accessori di collegamento in dotazione.
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
36 kA, Contatti, 1 secondo
36 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
33.5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
44.75 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
50 kA a In = 1000
100 kA
Categoria di sovratensione
III
Corrente di disinserzione
65 kA (con In = 630)
70 kA (con In = 1000)
Grado di protezione (lato anteriore)
IP20
Numero di poli
Tre poli + N
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA Altro
Adatto per
Montaggio a terra
Installazione del quadro di distribuzione
Funzioni
Funzione di arresto opzionale
Numero di interruttori
1
Grandezza vite
M12 x 35, Vite terminale
Durata meccanica
5.000 operazioni
Energia passante
Max. 3200 kA²s (a ingresso = 630)
Max. 4200 kA²s (a ingresso = 1000)
Capacità morsetti
600 mm², Collegamento del conduttore piatto con barre di distribuzione
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
6072 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
4600 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
3496 A
Tensione nominale di isolamento (Ui)
1000 V
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
1000 A
Classe di protezione da corto circuito
1000/630, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
1000 A
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
1000 A
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
1000 A
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
1000 A
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
1000 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
759 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
575 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
437 A
Corrente nominale di esercizio per dissipazione specifica (In)
1000 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
425 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
425 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
425 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
28 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 1814446 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di manutenzione/riparazione (EF006986) Sì
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) Sì
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 1000 A
corrente nominale permanente per AC-23, 400V (EF011777) 759 A
corrente nominale permanente per AC-21, 400 V (EF009165) 1000 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
resistenza a corrente di breve durata Icw (EF007050) 36 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 425 kW
potenza di interruzione a 400 V (EF009166) 375 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 100 kA
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio completo nell'alloggiamento
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) Sì
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) altro
tipo di elemento di azionamento (EF006976) altro
bloccabile (EF006281) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP20
indice di protezione (NEMA) (EF011959) altro
larghezza (EF000008) 250 mm
altezza (EF000040) 110 mm
profondità (EF000049) 310 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DMV-1000N/1 Y8-1814446 1814446 DE_6099273.pdf 1 Mbytes DMV-1000N/1 Y8-1814446 1814446 DE_6099273.pdf
