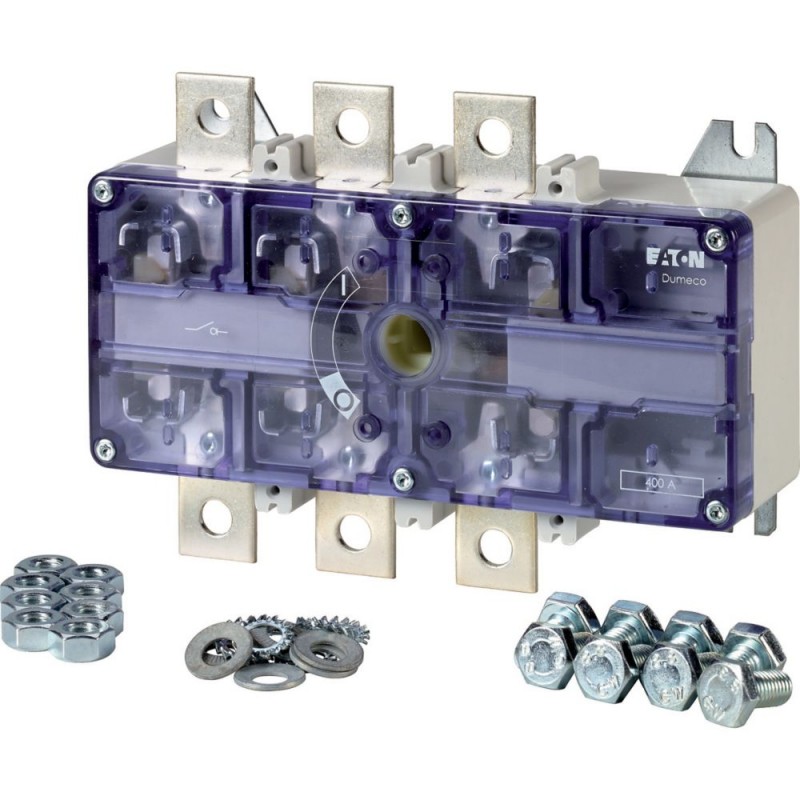

DMV-400N/3 1814411 Y8-1814411 EATON ELECTRIC sezionatore di potenza, A 3 poli, 400 A, senza maniglia rotativ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DMV-400N/3 1814411 Y8-1814411 EATON ELECTRIC sezionatore di potenza, A 3 poli, 400 A, senza maniglia rotativ..

DMV-400N/3

1814411

Y8-1814411

EATON-MOELLER

sezionatore di potenza, A 3 poli, 400 A, senza maniglia rotativa e asse di azionamento, in custodia

Sezione DMV interna, 3P, 400 A, senza leva rotante e albero di prolunga,

Sezionatore Eaton DMV, DMV, 400 A, 3 poli, Funzione di arresto opzionale, Senza maniglia rotativa e albero di trasmissione

Sezionatore, Gamma prodotti: Sezionatore, Interruttore principale, Interruttore di manutenzione, Riferimento gruppo parti: DMV, Funzione di arresto: opzionale, Senza maniglia rotante o albero di trasmissione, Note: contatti visibili, Informazioni sull'apparecchiatura fornita: contatto ausiliario installato dall'utente, compresi i materiali di collegamento, 3 poli, Grado di protezione: IP00, IP20 con coprimorsetti, Versione: montaggio superficiale, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 180 kW, Gruppo di continuità: Iu = 400 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Disconnettori per interruttori DUMECO

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $353.41
Prezzo unitario: $353.41
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Sezionatore Eaton DMV
Sigla catalogo
1814411
EAN
8711426213388
Lunghezza/profondità del prodotto
63 mm
Altezza prodotto
146 mm
Larghezza prodotto
205 mm
Peso prodotto
1.788 kg
Certificazione/i
EAC
IEC/EN 60204
CE
Lloyds
VDE 0660
RoHS
KEMA
IEC/EN 60947
IEC/EN 60947-3
Codice modello
DMV-400N/3

Modelli e Caratteristiche

Caratteristiche
Esecuzione come dispositivo di arresto d’emergenza
Funzioni
Funzione di arresto opzionale
Numero di poli
A 3 poli

Informazioni generali

Accessori
Colore attuatore
Altro
Tipo attuatore
Altro
Grado di protezione
NEMA Altro
Grado di protezione (lato anteriore)
IP20
Durata meccanica
10.000 operazioni
Metodo di montaggio
Montaggio a vista
Posizione di montaggio
Secondo necessità
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
  • Interruttore generale
  • Sezionatore di potenza
Tensione nominale di tenuta ad impulso (Uimp)
8000 V
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Adatto per
Messa a terra

Condizioni ambientali e climatiche

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Temperatura ambiente di stoccaggio - max
80 °C

Sezioni di collegamento

Capacità morsetti
240 mm², Collegamento a sbarra piatta
Grandezza vite
M10 x 20, Vite terminale
Coppia di serraggio
28 Nm, Morsetti a bullone

Dati elettrici

Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
2664 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
2032 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
1120 A
Tensione nominale di isolamento (Ui)
1000 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
400 A
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
400 A
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
400 A
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
400 A
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
400 A
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
315 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
333 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
254 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
140 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
180 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
180 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
132 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
400 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.

Resistenza al corto circuito

Corrente di disinserzione
33 kA (con In = 250)
40 kA (con In = 500)
Energia passante
Max. 380 kA²s (In = 250 A)
Max. 1700 kA²s (In = 500 A)
Corrente di cortocircuito condizionale nominale (Iq)
50 kA a In = 500
100 kA
Corrente nominale ammissibile di breve durata (lcw)
12 kA
12 kA, Contatti, 1 secondo
Classe di protezione da corto circuito
500/250, Fusibile, Contatti

Contatti

Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
11.4 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
9 W
Corrente nominale di esercizio per dissipazione specifica (In)
400 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 1814411 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) Sì
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 400 A
corrente nominale permanente per AC-23, 400V (EF011777) 333 A
corrente nominale permanente per AC-21, 400 V (EF009165) 400 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
resistenza a corrente di breve durata Icw (EF007050) 12 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 180 kW
potenza di interruzione a 400 V (EF009166) 180 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 100 kA
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio completo nell'alloggiamento
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) altro
tipo di elemento di azionamento (EF006976) altro
bloccabile (EF006281) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP20
indice di protezione (NEMA) (EF011959) altro
larghezza (EF000008) 185 mm
altezza (EF000040) 75 mm
profondità (EF000049) 206 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DMV-400N/3 Y8-1814411 1814411 DE_6099273.pdf 1 Mbytes DMV-400N/3 Y8-1814411 1814411 DE_6099273.pdf
