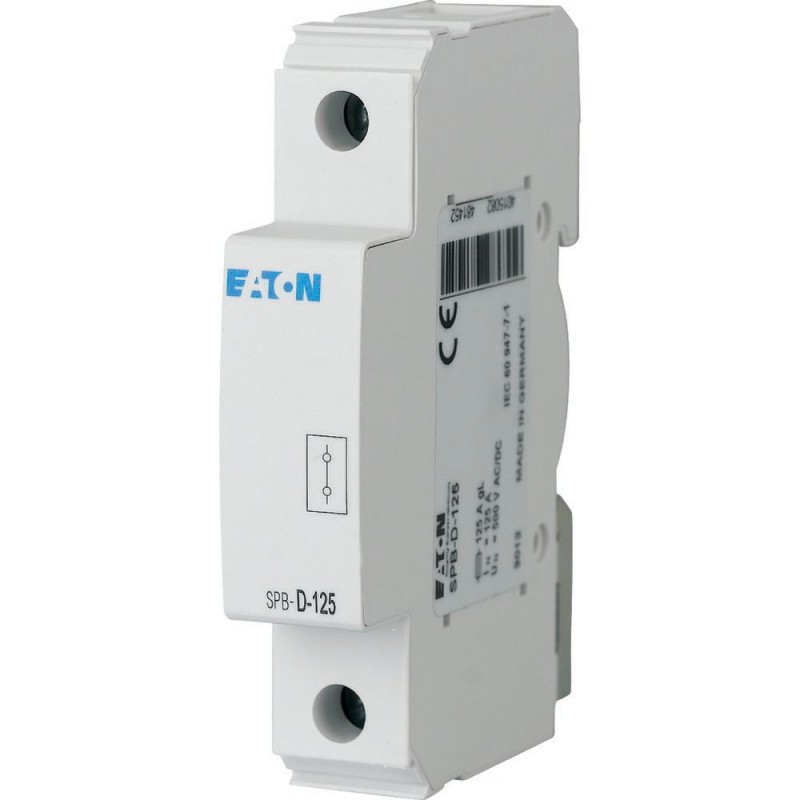

SPB-D-125 248145 EATON ELECTRIC Bussola passante per derivatori B, 125A, 500V AC/DC, cat. sovrat. III Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SPB-D-125 248145 EATON ELECTRIC Bussola passante per derivatori B, 125A, 500V AC/DC, cat. sovrat. III

SPB-D-125

248145

EATON-MOELLER

Bussola passante per derivatori B, 125A, 500V AC/DC, cat. sovrat. III

Morsetto passante per scaricatori di tipo B, corrente nominale di esercizio 125A, tensione nominale di esercizio 500V AC/DC, categoria di sovratensione III, dimensione frontale standard 45 mm, larghezza di montaggio 1 SU (17,5 mm), montaggio su guida DIN, sezione del morsetto 0,5-35 mm² solido / 0,5-25 mm² flessibile, tipo secondo IIEC 61643-1: 1998-02, EDIN VDE 0675 parte 6: 1989-11, IEC 61024-1: 1990-03, IEC 60947-7-1: 1989-10, DIN VDE 0110-1: 1997-04

Maggiori dettagli


apparecchi per montaggio su guida DIN/armadio > Dispositivo ausiliario per dispositivi di distribuzione

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Bussola passante per derivatori B, 125A, 500V AC/DC, cat. sovrat. III
Bussola passante per derivatori B, corrente nominale d'impiego 125A, tensione nominale d'impiego 500V AC/DC, categoria di sovratensione III, dimensioni di montaggio calotta 45mm, larghezza di montaggio 1 unità passo (17,5mm), montaggio su guida DIN, sezione morsetto 0,5-35 mm² rigido / 0,5-25 mm² flessibile, versione secondo IIEC 61643-1: 1998-02, EDIN VDE 0675 parte6: 1989-11, IEC 61024-1: 1990-03, IEC 60947-7-1: 1989-10, DIN VDE 0110-1: 1997-04
[

Verifiche di progetto secondo IEC/EN 61439

Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+85 °C
0
,

Dati tecnici secondo ETIM 7.0

apparecchi per montaggio su guida DIN/armadio (EG000062) / dispositivo supplementare per apparecchi a montaggio su rotaia (EC001286)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Componente Comando Di Protezione / Contatto ausiliare e di segnalazione ([email protected] [AKE327013])
montaggio dell'apparecchio
altri
dispositivo supplementare
altri
applicato dal produttore
no
larghezza totale (TE)
1
numero di contatti di chiusura
numero di contatti di riposo
numero di contatti invertitori
numero di commutatori di segnale
0
tensione di commutazione nominale
125 A
tensione di dimensionamento
500 V
tipo di tensione per l’azionamento
AC/DC
con auto test per funzione corrente differenziale
no
adatto per numero max. dei poli dell’unità di contatto principale (totale)
1
adatto per intensità di corrente max. dell’unità di contatto principale
12 A
]

ETIM for 248145 Apparecchi per montaggio su guida DIN/a incasso (EC001286)
Caratteristica Valore
montaggio dell'apparecchio (EF007826) altro
numero di unità modulari (EF002950) 1
numero di commutatori di segnale (EF007613) 0
tensione di commutazione nominale (EF006706) 125 A
tensione nominale (EF000228) 500 V
tipo di tensione (EF000187) AC/DC
con auto test per funzione corrente differenziale (EF008727) No
adatto per numero max. dei poli dell'unità di contatto principale (totale) (EF008729) 1
adatto per intensità di corrente max. dell'unità di contatto principale (EF008730) 12 A

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPB-D-125 248145 248145_IT.pdf 128 Kbytes SPB-D-125 248145 248145_IT.pdf
