> EATON - MOELLER>Ausili di controllo e segnalazione >M22-I3M-SAL 118461 Y7-118461 ELECTRIC Custodia per montaggio sporgente, metallo, 3 posti di montaggio
ANUNCIAR
Prodotto precedente Prodotto successivo

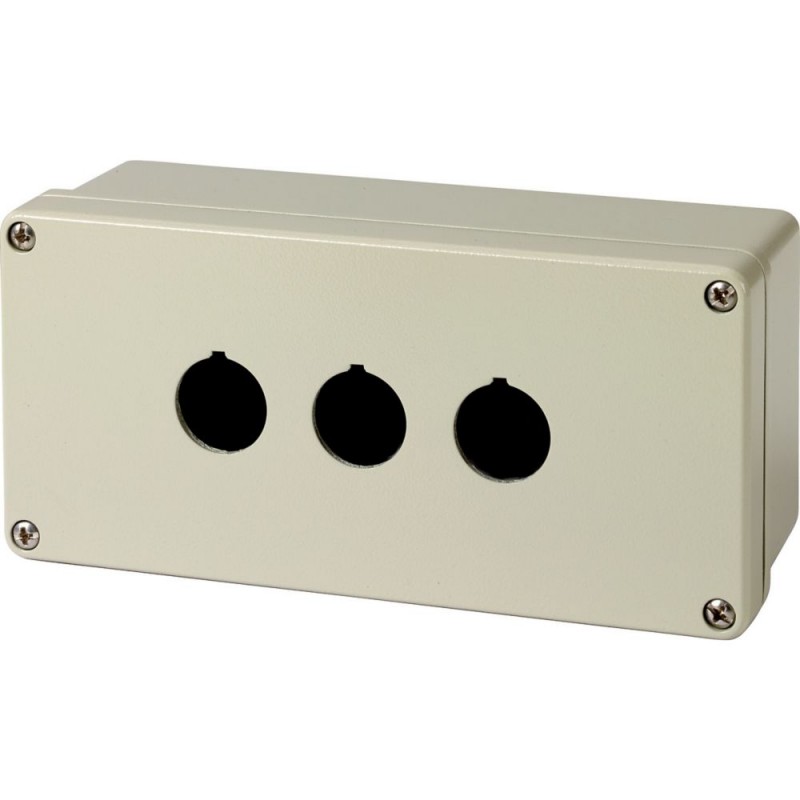

M22-I3M-SAL 118461 Y7-118461 EATON ELECTRIC Custodia per montaggio sporgente, metallo, 3 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-I3M-SAL 118461 Y7-118461 EATON ELECTRIC Custodia per montaggio sporgente, metallo, 3 posti di montaggio

M22-I3M-SAL

118461

Y7-118461

EATON-MOELLER

Custodia per montaggio sporgente, metallo, 3 posti di montaggio

Pulsantiera in metallo con superficie a 3 fori

Eaton Moeller® series M22 Surface mounting enclosure, metal, 3 mounting locations

Scatola da parete, Custodia: Metallo, Con viti in acciaio di alta qualità, Numero di posizioni: 3, Ingresso cavi: -, Grado di protezione: IP66, IP67, IP69K, Collegamento SmartWire-DT: no, Da utilizzare con: 3 x 22,5, Da utilizzare con: Pulsanti (illuminati), Selettori (illuminati), Pulsanti a chiave, Spia luminosa, Pulsanti di arresto/arresto di emergenza controllati con etichetta gialla

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante esterno

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $113.35
Prezzo unitario: $113.35
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Surface mounting enclosure
Catalog Number
118461
EAN
4015081167289
Product Length/Depth
180 mm
Product Height
85 mm
Product Width
67 mm
Product Weight
0.666 kg
Compliances
CE
Model Code
M22-I3M-SAL

Features & Functions

Enclosure color
Gray
Enclosure material
Aluminum
Fitted with:
High-grade steel screws
Number of locations
3
RAL-number
7032

General

Degree of protection
IP66
NEMA 4X
Opening diameter
22.5 mm

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 118461 Apparecchi elettrici a bassa tensione (EC000200)
Caratteristica Valore
numero di punti di comando (EF001372) 3
forma di costruzione della scatola (EF004008) scatola per montaggio sporgente
materiale della scatola (EF001596) alluminio
qualità del materiale dell'alloggiamento (EF024143) altro
diametro delle aperture (EF000243) 22.5 mm
colore parte superiore scatola (EF001373) grigio
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) 4X
larghezza (EF000008) 67 mm
altezza (EF000040) 85 mm
profondità (EF000049) 180 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I3M-SAL Y7-118461 118461 IT_118461.pdf 109 Kbytes M22-I3M-SAL Y7-118461 118461 IT_118461.pdf
