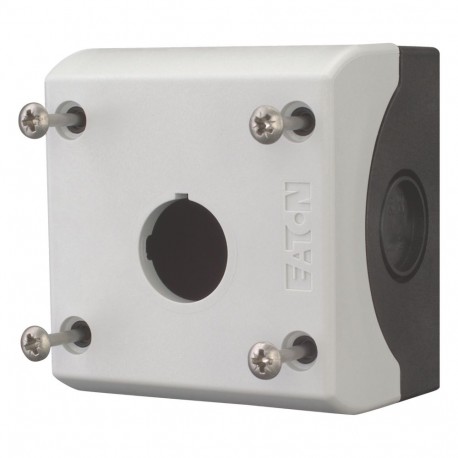

M22-I1 216535 Y7-216535 EATON ELECTRIC Custodia per montaggio sporgente, 1 posto di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-I1 216535 Y7-216535 EATON ELECTRIC Custodia per montaggio sporgente, 1 posto di montaggio

M22-I1

216535

Y7-216535

EATON-MOELLER

Custodia per montaggio sporgente, 1 posto di montaggio

Tastiera di Surface; Isolante; 1 foro

Eaton Moeller® series M22 Surface mounting enclosure, 1 mounting location

Scatola per montaggio su superficie, Custodia: Materiale isolante, Con viti in acciaio di alta qualità, Numero di posizioni: 1, Ingresso cavi: posteriore: 2 x M16, in alto: 1 x M20, laterale: 2 x M20/M25 (1 x per lato), Grado di protezione: IP66, IP67, IP69K, Colore valore RAL: RAL 7035, Colore: Base della custodia antracite, Collegamento a SmartWire-DT: No, Utilizzabile con: 1 x 22,5, Utilizzabile con: Pulsanti (illuminati), Selettori (illuminati), Pulsanti a chiave, Spia luminosa, Pulsanti di arresto/arresto di emergenza con etichetta gialla

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante esterno

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $14.87
Prezzo unitario: $14.87
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Surface mounting enclosure
Catalog Number
216535
EAN
4015082165352
Product Length/Depth
74 mm
Product Height
72 mm
Product Width
82 mm
Product Weight
0.134 kg
Certifications
CSA-C22.2 No. 14-05
UL
CSA File No.: 012528
CSA-C22.2 No. 94-91
UL File No.: E29184
CE
IEC/EN 60947-5
CSA
CSA Class No.: 3211-03
UL 508
UL Category Control No.: NKCR
Model Code
M22-I1

Features & Functions

Enclosure color
Gray
Enclosure material
Plastic
Fitted with:
High-grade steel screws
Knockouts
2 x M16 (cable entry knockouts at the rear)
1 x M20 (cable entry knockout at the top)
2 x M20/25 (cable entry knockout at the side, 1 x each side)
Number of locations
1
RAL-number
7035

General

Degree of protection
NEMA 12
IP67/IP69K
Opening diameter
22.5 mm

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Contacts

Force for positive opening - min
0 N

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216535 Apparecchi elettrici a bassa tensione (EC000200)
Caratteristica Valore
numero di punti di comando (EF001372) 1
forma di costruzione della scatola (EF004008) scatola per montaggio sporgente
materiale della scatola (EF001596) materiale sintetico
qualità del materiale dell'alloggiamento (EF024143) altro
diametro delle aperture (EF000243) 22.5 mm
colore parte superiore scatola (EF001373) grigio
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 12
larghezza (EF000008) 82 mm
altezza (EF000040) 72 mm
profondità (EF000049) 74 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I1 Y7-216535 216535 DE_216523.pdf 1 Mbytes M22-I1 Y7-216535 216535 DE_216523.pdf
