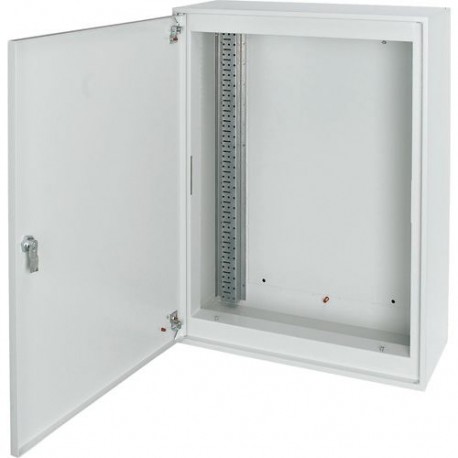

BP-O-800/4-EW 116624 0002460477 EATON ELECTRIC Surface-mount service distribution board with three-point tur.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BP-O-800/4-EW 116624 0002460477 EATON ELECTRIC Surface-mount service distribution board with three-point tur..

BP-O-800/4-EW

116624

0002460477

EATON-MOELLER

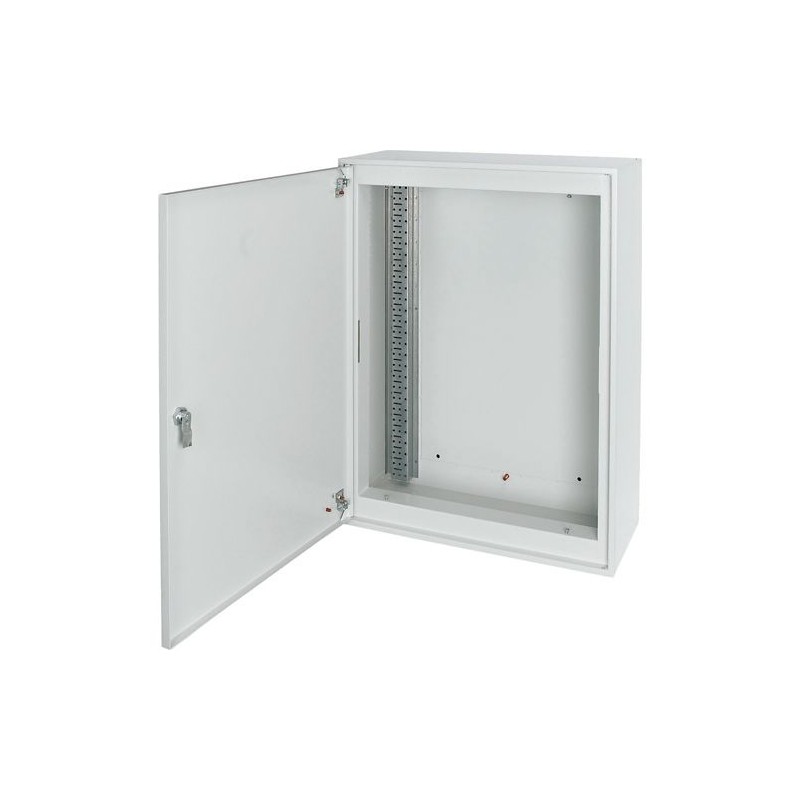

Surface-mount service distribution board with three-point turn-lock, fire-resistant, W 800 mm H 460 mm

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo

Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Surface-mount service distribution board with three-point turn-lock, fire-resistant, W 800 mm H 460 mm
[

Programma di fornitura

Tipo di fissaggio
In custodia
Materiale
lamiera d'acciaio
Bloccoporta
Lucchetto a tre punti
Luogo di installazione
Interni
Grado di protezione
IP30
Resistenza al fuoco
resistenza al fuoco (E60/EW60)
Finitura superficiale
rivestito con polveri
Larghezza
800 mm
Profondità
262 mm
Altezza
460 mm
Colore
grigio luce (RAL 7035)
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
68 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
65 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
62 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
136 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
130 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
124 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK07
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP30
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
< 0,1 Ω, i requisiti della norma di prodotto sono soddisfatti.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 440 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
4 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
,

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione elettrica (inclusi distributori per impianti) (EG000023) / piccolo distributore per impianti (EC000214)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Piccolo Distributore D¦Installazione / Small distribution board ([email protected] [ACN387011])
tipo di montaggio
apparente
numero di file
2
larghezza in unità di suddivisione
35
tipo di copertura
porta
esecuzione coperchio
chiuso
coperchio/porta trasparente
no
materiale della scatola
acciaio
altezza
460 mm
larghezza
800 mm
profondità
262.5 mm
profondità di incasso
0 mm
profondità interna
257.5 mm
barra DIN
no
con piastra di montaggio
no
possibilità di applicazione
sì
esecuzione EMC
no
colore
grigio
numero RAL
7035
grado di protezione (IP)
IP30
con serratura
no
tipo di chiusura
altri
]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BP-O-800/4-EW 0002460477 116624 116624_IT.pdf 150 Kbytes BP-O-800/4-EW 0002460477 116624 116624_IT.pdf
