DS6-340-37K-MX 103088 EATON ELECTRIC 103088 DS6-340-37K-MX
DS6-340-37K-MX
103088
EATON-MOELLER
103088 DS6-340-37K-MX
Home > EATON - MOELLER
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli

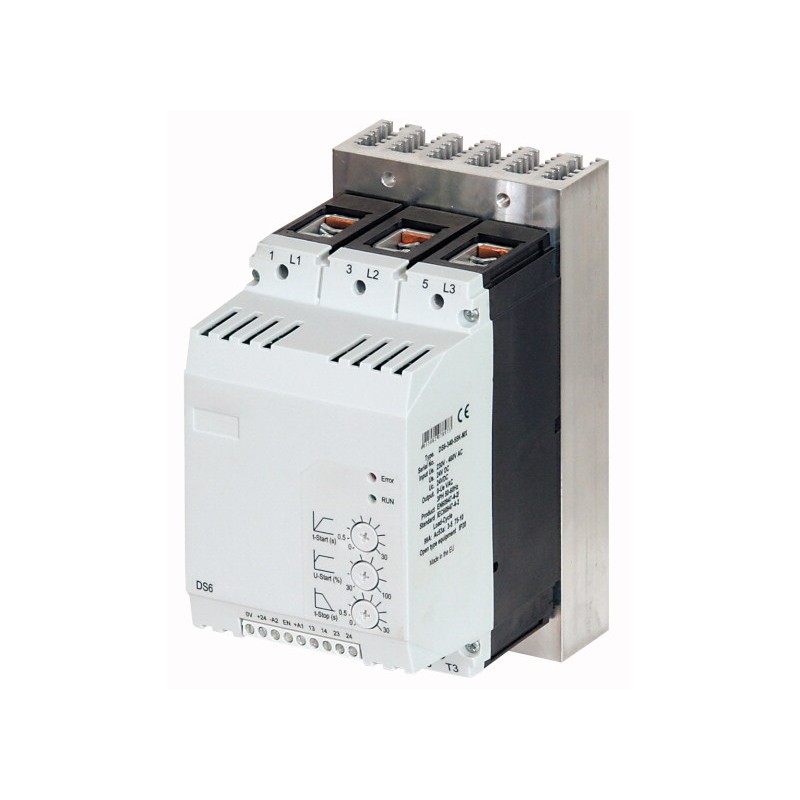

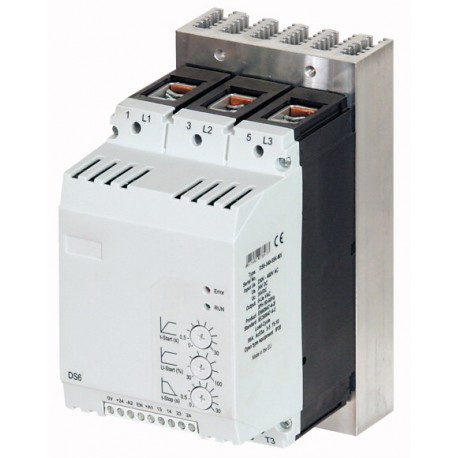

▲Softstarter, 68 A, 230 - 480 V AC, Us= 24 V DC
Eaton Catalog No.
DS6-340-37K-MX
I tipi della serie DS6 sono softstarter per l'avvio graduale di motori trifase per applicazioni con normale frequenza di manovra per il campo di potenza da 22 a 110 kW. In tutte le versioni per lampade e riscaldamento (punto neutro senza messa a terra) inoltre su un tempo di rampa softstart breve (almeno 1 s), la corrente di inserzione di riduce notevolmente. Il metodo di azionamento speciale (controllo dell'accensione asimmetrico / brevetto Eaton) per la funzione softstart consente di evitare le frazioni di corrente continua che normalmente insorgono in un softstarter a comando bifase. Viene soppressa la generazione di un campo rotante ellittico, che altrimenti produrrebbe un' accelerazione irregolare del motore, prolungando inutilmente i tempi di entrata a regime. il comportamento a funzionamento di DS6 è quindi paragonabile ad un softstarter trifase. I tempi di rampa e la tensione di avvio sono regolabili mediante un potenziometro. I tempi possono variare da 1 a 30 s (avvio) o da 0 a 30 s (arresto), la tensione di avvio (coppia di avvio) è regolabile da 30 a 100 % della tensione di rete. I tipi DS6-340-MX sono dotati di un relè di bypass interno, che al termine della rampa si inserisce automaticamente e cavallotta i tiristori interni. nei campi d'impiego tipici come softstarter, l'avviamento graduale degli azionamenti pompa consente di evitare colpi di pressione. il carico meccanico sull'intero impianto diminuisce e aumenta la durata. Azionamenti ad aria: attraverso l'avviamento graduale le cinghie trapezoidali non slittano e viene impedita l'usura precoce. Questo riduce i costi di esercizio aumentando la durata dell'impianto. Nastri trasportatori: il nastro trasportatore si avvia in modo graduale, invece di partire con uno "strappo". la merce trasportata non cade e il nastro è salvaguardato meccanicamente e dura più a lungo.
Programma di fornitura
Descrizione
con contatti di bypass interni
Funzione
Softstarter per carichi trifase:
Tensione di rete (50/60 Hz) [ULN]
230 - 480 V AC
Tensione di alimentazione [Us]
24 V DC
Tensione di comando [UC]
24 V DC
potenza motore assegnata (collegamento standard, In-Line)
a 400 V, 50 Hz [P]
37 kW
a 460 V, 60 Hz [P]
50 HP
Corrente nominale d'impiego
AC-53 [Ie]
68 A
Classe di avviamento
CLASS 10 (sostituzione stella-triangolo)
CLASS 20 (avviamento in condizioni critiche, 3 x Ie per 45 s)
CLASS 20 (avviamento in condizioni critiche, 3 x Ie per 45 s)
Tensione nominale d'impiego [Ue]
230 V
400 V
480 V
400 V
480 V
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-4-2
UL 508
CSA22,2-14
GB14048
UL 508
CSA22,2-14
GB14048
Omologazioni
CE
Approvazioni
UL
CSA
c-Tick
UkrSEPRO
CCC
CSA
c-Tick
UkrSEPRO
CCC
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-10
Caldo umido, ciclico secondo IEC 60068-2-10
Temperatura ambienteFunzionamento [ϑ]
0 - +40
fino a 60 con 1 % di derating per incremento di temperatura Kelvin °C
fino a 60 con 1 % di derating per incremento di temperatura Kelvin °C
Temperatura ambienteStoccaggio [ϑ]
-25 - +55 °C
Altitudine
0…1000 m, inoltre ogni 100 m 1% depotenziamento, max. 2000 m mm
Posizione di montaggio
verticale
Grado di protezioneGrado di protezione
IP20 (Morsetti IP00)
Grado di protezioneincorporato
Con l'utilizzo dei coperchi opzionali della serie NZM è possibile raggiungere un grado di protezione IP40 per tutti i lati.
Protezione contro contatti accidentali
Protetto contro i contatti con il dorso della mano e delle dita
Categoria di sovratensione/grado di inquinamento
II/2
Resistenza agli urti
8 g/11 ms
Resistenza alle vibrazioni in conformità con EN 60721-3-2
2M2
Grado di radiodisturbo
A
Peso
1.8 kg
Circuito principale
Tensione nominale d'impiego [Ue]
230 - 480 V AC
Frequenza di rete [fLN]
50/60 Hz
Corrente nominale d'impiego [Ie]AC-53 [Ie]
68 A
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 50 Hz [P]
15 kW
potenza motore assegnata (collegamento standard, In-Line)a 400 V, 50 Hz [P]
37 kW
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 60 Hz [P]
25 CV
potenza motore assegnata (collegamento standard, In-Line)a 460 V, 60 Hz [P]
50 HP
Ciclo di sovraccarico secondo IEC/EN 60947-4-2AC-53a
68 A: AC-53a: 3 - 5: 75 - 10
Ciclo di sovraccarico secondo IEC/EN 60947-4-2Contatti di bypass interni
●
Resistenza al corto circuitoTipo di coordinamento „1“
NZMN1-M80
Resistenza al corto circuitoTipo di coordinamento „2“ (supplementare per i fusibili per il tipo di coordinamento „1“)
3 x 20.610.32-200
Zoccolo portafusibili (numero x tipo)
3 x 21.313.02
Sezioni di collegamento
Cavi di potenzaRigido
1 x (25 - 70)
2 x (6 - 25) mm2
2 x (6 - 25) mm2
Cavi di potenzaFlessibile
1 x (25 - 70)
2 x (6 - 25) mm2
2 x (6 - 25) mm2
Cavi di potenzaRigido o semirigido
1 x (12 - 2/0) AWG
Cavi di potenzaBandella in rame
2 x 9 x 0,89 x 9 x 0,9 mm
Cavi di potenzaMomento di avviamento
6 (≤ 10 mm²); 9 (> 10 mm²) Nm
Cavi di potenzaCacciavite (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cavi di comandoRigido
1 x (0,5 - 2,5)
2 x (0,5 - 1,0) mm2
2 x (0,5 - 1,0) mm2
Cavi di comandoFlessibile con puntalino
1 x (0,5 - 1,5)
2 x (0,5 - 0,75) mm2
2 x (0,5 - 0,75) mm2
Cavi di comandoflessibile
1 x (0,5 - 1,5)
2 x (0,5 - 1,0) mm2
2 x (0,5 - 1,0) mm2
Cavi di comandoRigido o semirigido
1 x (21 - 14)
2 x (21 - 18) AWG
2 x (21 - 18) AWG
Cavi di comandoMomento di avviamento
0,4 Nm
Cavi di comandoCacciavite
0,6 x 3,5 mm
Circuito di comando
Ingresso digitaleTensione di comandoComando in DC
24 V DC +10 %/- 15 % V DC
Ingresso digitaleAssorbimento di corrente 24 Vesterna 24 V (in assenza di carico)
14 mA
Ingresso digitaleTensione di eccitazioneComando in DC
17.3 - 27 V DC
Ingresso digitaleTensione di diseccitazione [x Us]Comando in DC
0 - 3 V DC
Ingresso digitaleTempo di attrazioneComando in DC
250 ms
Ingresso digitaleTempo di cadutaComando in DC
190 ms
Alimentazione regolatoretensione [Us]
24 V DC +10 %/- 15 % V
Alimentazione regolatoreAssorbimento [Ie]
< 65 mA
Alimentazione regolatoreAssorbimento di corrente picco di carico (chiudere bypass) a 24 V DC [IPeak]
0,6/50 A/ms
Alimentazione regolatoreNota
Tensione di alimentazione esterna
Uscite relèNumero
2 (TOR, Ready)
Uscite relèCampo di tensione
250 V AC
Uscite relèCampo di corrente AC-1
3 A, AC-11 A
Funzione di avviamento graduale
Momenti di rampaTempo di aumento di velocità
1 - 30 s
Momenti di rampaTempo di ritardo
0 - 30 s
Tensione di avvio (= tensione di disinserzione)
30100 %
Tensione di avviamento
30 - 100 %
Campi d'impiegoCampi d'impiego
Avviamento graduale di motori asincroni a corrente alternata
Campi d'impiegoMotori trifase
●
Funzioni
Commutazione rapida (contattore statico)
- (momento di rampa minimo 1s)
Funzione di avviamento graduale
●
teleinvertitore
soluzione esterna necessaria
Soppressione di azionamenti transitori
●
Eliminazione di componenti in corrente continua nei motori
●
Separazione di potenziale fra lo stadio si potenza e l'azionamento
●
Nota
Tensione nominale di tenuta ad impulso:
- 1.2 ms/50 ms (tempo di salita/tempo di scomparsa dell'impulso secondo IEC/EN 60947-2 o -3)
- vale per circuito di comando/stadio di potenza/custodia
Approvazioni
Product Standards
IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking
UL File No.
E251034
UL Category Control No.
NMFT
CSA File No.
012528
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Current Limiting Circuit-Breaker
No
Max. Voltage Rating
480 V
Degree of Protection
IP20; UL/CSA Type 1
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| DS6-340-37K-MX DS6-340-37K-MX 103088 103088.pdf | 232 Kbytes |
|
