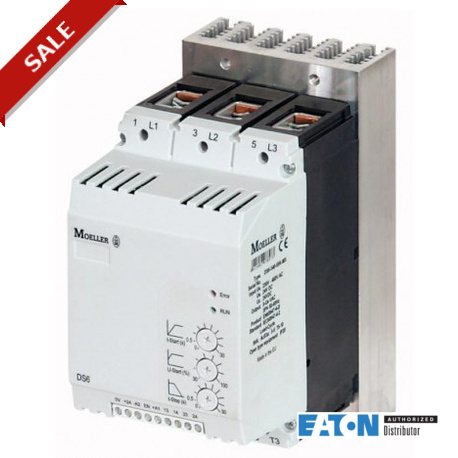

DS6-340-22K-MX 103086 EATON ELECTRIC Arran. Suave 22KW Bypass
DS6-340-22K-MX
103086
EATON-MOELLER
Arran. Suave 22KW Bypass
Avviatori statici, Descrizione: Con contatti di derivazione interni, Funzione: Avviatori statici per carichi trifase, Tensione di alimentazione di rete (50/60 Hz): ULN= 230 - 480 V AC, Tensione di alimentazione: Us= 24 V DC, Tensione di controllo: UC= 24 V DC, Potenza nominale del motore assegnata (standard, collegamento in linea) a 400 V, 50 Hz: P= 22 kW, a 460 V, 60 Hz: P= 30 HP, Corrente nominale di funzionamento AC-53: Ie= 41 A, Classe di avviamento: CLASSE 10 (sostituzione stella-triangolo), CLASSE 20 (servizio di avviamento pesante 3 x Ie per 45 s), Tensione nominale di esercizio: Ue= 230 V, 400 V, 480 V, Norme: IEC/EN 60947-4-2, UL 508, CSA22.2-14, GB14048
Apparecchi elettrici a bassa tensione > starter progressivo
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Programma di fornitura
Descrizione | con contatti di bypass interni | ||
Funzione | Softstarter per carichi trifase: | ||
Tensione di rete (50/60 Hz) | ULN | V AC | 230 - 480 |
Tensione di alimentazione | Us | 24VDC | |
Tensione di comando | UC | 24VDC | |
potenza motore assegnata (collegamento standard, In-Line) | |||
a 400 V, 50 Hz | P | kW | 22 |
a 460 V, 60 Hz | P | HP | 30 |
Corrente nominale d'impiego | |||
AC-53 | Ie | A | 41 |
Classe di avviamento | CLASS 10 (sostituzione stella-triangolo) CLASS 20 (avviamento in condizioni critiche, 3 x Ieper 45 s) | ||
Tensione nominale d'impiego | Ue | 230 V 400 V 480 V |
Dati tecnici
| Generalità | |||
Conformità alle norme | IEC/EN 60947-4-2 UL 508 CSA22,2-14 GB14048 | ||
Omologazioni | CE | ||
Approvazioni | UL CSA c-Tick UkrSEPRO CCC | ||
Idoneità ai climi | Caldo umido, costante, secondo IEC 60068-2-3 Caldo umido, ciclico secondo IEC 60068-2-10 | ||
Temperatura ambiente | |||
Funzionamento | ϑ | °C | 0 - +40 fino a 60 con 1 % di derating per incremento di temperatura Kelvin |
Stoccaggio | ϑ | °C | -25 - +55 |
Altitudine | mm | 0…1000 m, inoltre ogni 100 m 1% depotenziamento, max. 2000 m | |
Posizione di montaggio | verticale | ||
Grado di protezione | |||
Grado di protezione | IP20 (Morsetti IP00) | ||
incorporato | Con l'utilizzo dei coperchi opzionali della serie NZM è possibile raggiungere un grado di protezione IP40 per tutti i lati. | ||
Protezione contro contatti accidentali | Protetto contro i contatti con il dorso della mano e delle dita | ||
Categoria di sovratensione/grado di inquinamento | II/2 | ||
Resistenza agli urti | 8 g/11 ms | ||
Resistenza alle vibrazioni in conformità con EN 60721-3-2 | 2M2 | ||
Grado di radiodisturbo | A | ||
Peso | kg | 1.8 | |
| Circuito principale | |||
Tensione nominale d'impiego | Ue | V AC | 230 - 480 |
Frequenza di rete | fLN | Hz | 50/60 |
Corrente nominale d'impiego | Ie | A | |
AC-53 | Ie | A | 41 |
potenza motore assegnata (collegamento standard, In-Line) | |||
a 230 V, 50 Hz | P | kW | 11 |
a 400 V, 50 Hz | P | kW | 22 |
a 230 V, 60 Hz | P | CV | 15 |
a 460 V, 60 Hz | P | HP | 30 |
Ciclo di sovraccarico secondo IEC/EN 60947-4-2 | |||
AC-53a | 41 A: AC-53a: 3 - 5: 75 - 10 | ||
Contatti di bypass interni | ● | ||
Resistenza al corto circuito | |||
Tipo di coordinamento „1“ | NZMN1-M50/PKZM4-50 | ||
Tipo di coordinamento „2“ (supplementare per i fusibili per il tipo di coordinamento „1“) | 3 x 20.282.20-100 | ||
Zoccolo portafusibili (numero x tipo) | 3 x 21.189.01 | ||
| Sezioni di collegamento | |||
Cavi di potenza | |||
Rigido | mm2 | 1 x (25 - 70) 2 x (6 - 25) | |
Flessibile | mm2 | 1 x (25 - 70) 2 x (6 - 25) | |
Rigido o semirigido | AWG | 1 x (12 - 2/0) | |
Bandella in rame | mm | 2 x 9 x 0,8 9 x 9 x 0,9 | |
Momento di avviamento | Nm | 6 (≤ 10 mm²); 9 (> 10 mm²) | |
Cacciavite (PZ: Pozidriv) | mm | PZ2; 1 x 6 mm | |
Cavi di comando | |||
Rigido | mm2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,0) | |
Flessibile con puntalino | mm2 | 1 x (0,5 - 1,5) 2 x (0,5 - 0,75) | |
flessibile | mm2 | 1 x (0,5 - 1,5) 2 x (0,5 - 1,0) | |
Rigido o semirigido | AWG | 1 x (21 - 14) 2 x (21 - 18) | |
Momento di avviamento | Nm | 0,4 | |
Cacciavite | mm | 0,6 x 3,5 | |
| Circuito di comando | |||
Ingresso digitale | |||
Tensione di comando | |||
Comando in DC | V DC | 24 V DC +10 %/- 15 % | |
Assorbimento di corrente 24 V | mA | ||
esterna 24 V (in assenza di carico) | mA | 14 | |
Tensione di eccitazione | x Us | ||
Comando in DC | V DC | 17.3 - 27 | |
Tensione di diseccitazione | x Us | ||
Comando in DC | V DC | 0 - 3 | |
Tempo di attrazione | |||
Comando in DC | ms | 250 | |
Tempo di caduta | |||
Comando in DC | ms | 190 | |
Alimentazione regolatore | |||
tensione | Us | V | 24 V DC +10 %/- 15 % |
Assorbimento | Ie | mA | < 65 |
Assorbimento di corrente picco di carico (chiudere bypass) a 24 V DC | IPeak | A/ms | 0,6/50 |
Nota | Tensione di alimentazione esterna | ||
Uscite relè | |||
Numero | 2 (TOR, Ready) | ||
Campo di tensione | V AC | 250 | |
Campo di corrente AC-1 | A | 3 A, AC-11 | |
| Funzione di avviamento graduale | |||
Momenti di rampa | |||
Tempo di aumento di velocità | s | 1 - 30 | |
Tempo di ritardo | s | 0 - 30 | |
Tensione di avvio (= tensione di disinserzione) | % | 30 100 | |
Tensione di avviamento | % | 30 - 100 | |
Campi d'impiego | |||
Campi d'impiego | Avviamento graduale di motori asincroni a corrente alternata | ||
Motori trifase | ● | ||
| Funzioni | |||
Commutazione rapida (contattore statico) | - (momento di rampa minimo 1s) | ||
Funzione di avviamento graduale | ● | ||
teleinvertitore | soluzione esterna necessaria | ||
Soppressione di azionamenti transitori | ● | ||
Eliminazione di componenti in corrente continua nei motori | ● | ||
Separazione di potenziale fra lo stadio si potenza e l'azionamento | ● | ||
| Nota | |||
| Tensione nominale di tenuta ad impulso:
|
Dati tecnici secondo ETIM 6.0
Rated operation current Ie at 40 °C Tu | A | 41 | |
Rated operating voltage Ue | V | 230 - 460 | |
Rated power three-phase motor, inline, at 230 V | kW | 11 | |
Rated power three-phase motor, inline, at 400 V | kW | 22 | |
Rated power three-phase motor, inside delta, at 230 V | kW | 0 | |
Rated power three-phase motor, inside delta, at 400 V | kW | 0 | |
Internal bypass | Yes | ||
With display | No | ||
Torque control | No | ||
Rated surrounding temperature without derating | °C | 40 | |
Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
Rated control supply voltage Us at DC | V | 24 - 24 | |
Voltage type for actuating | DC | ||
Integrated motor overload protection | No |
Approvazioni
| Product Standards | IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking | ||
| UL File No. | E251034 | ||
| UL Category Control No. | NMFT | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-06 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Current Limiting Circuit-Breaker | No | ||
| Max. Voltage Rating | 480 V | ||
| Degree of Protection | IP20; UL/CSA Type 1 |
Dimensioni
Dati CAD
Ulteriori informazioni sul prodotto (link)
AWA8250-2330 Softstarter DS6 | |||
MN03902001Z (AWB8250-1346) Dimensionamento softstarter | |||
| Caratteristica | Valore |
|---|---|
| corrente d'esercizio nominale Ie a 40°C Tu (EF007039) | None A |
| tensione d'esercizio nominale Ue (EF002418) | None V |
| potenza nominale motore trifase, circuito standard, a 230 V (EF007053) | None kW |
| potenza nominale motore trifase, circuito standard, a 400 V (EF007054) | None kW |
| potenza nominale motore trifase, circuito a radice di 3, a 230 V (EF007055) | None kW |
| potenza nominale motore trifase, circuito a radice di 3, a 400 V (EF007056) | None kW |
| funzione (EF000030) | |
| cavallottamento interno (EF009214) | false |
| con display (EF000458) | false |
| controllo della coppia (EF009215) | false |
| temperatura ambiente nominale senza derating (EF007074) | None °C |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | None V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | None V |
| tensione di alimentazione pilota nominale DC (EF003980) | None V |
| tipo di tensione per l'azionamento (EF008242) | |
| protezione integrata contro il sovraccarico del motore (EF007297) | false |
| classe di intervento (EF006668) | |
| grado di protezione (IP) (EF005474) | |
| indice di protezione (NEMA) (EF011959) |
