> EATON - MOELLER>Convertitori di frequenza Eaton>DX-SIN3-180 271604 Y7-271604 ELECTRIC Filtro sinusoidale, 3p, 400VAC, 180A, per FU
Prodotto precedente Prodotto successivo

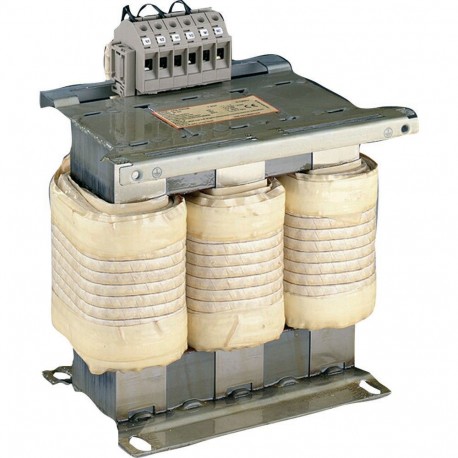

DX-SIN3-180 271604 Y7-271604 EATON ELECTRIC Filtro sinusoidale, 3p, 400VAC, 180A, per FU Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DX-SIN3-180 271604 Y7-271604 EATON ELECTRIC Filtro sinusoidale, 3p, 400VAC, 180A, per FU

DX-SIN3-180

271604

Y7-271604

EATON-MOELLER

Filtro sinusoidale, 3p, 400VAC, 180A, per FU

Filtro sinusoidale. 3 poli. 400 V CA. Il 180

Filtro sinusoidale, Descrizione: trifase, Corrente nominale di impiego: Ie= 180 A, Utilizzabile con: DA1, DG1, SVX, SPX

Maggiori dettagli


Apparecchi elettrici a bassa tensione > accessori per controllo di frequenza

Convertitori di frequenza Eaton

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $4,840.99
Prezzo unitario: $4,840.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Filtro sinusoidale, 3p, 400VAC, 180A, per FU
Filtro sinusoidale, Descrizione: trifase, Corrente nominale d'impiego: Ie= 180 A, utilizzo con: DA1, DG1, SVX, SPX

Programma di fornitura

Assortimento
Accessori
accessori
filtro sinusoidale
Descrizione
trifase
utilizzo con
DA1, DG1, SVX, SPX
max. alimentazione ammessa
500 V + 0% (5 - 150 Hz) V AC
Corrente nominale d'impiego [Ie]
180 A
Induttanza [l]
0.4 mH
Dissipazione massima [Pv]
500 W

Dati tecnici

Generalità
Temperatura di esercizio
-10 - +45 °C
Stoccaggio [ϑ]
-25 - +85 °C
Altitudine
0 - 1000 s.l.m., fino a 4000 con una riduzione di corrente mm
Posizione di montaggio
verticale diritto, appeso orizzontale
Intercapedini di montaggio
> 100 mm
Grado di protezione
IP00
Durata d'inserzione
100 % durata di inserzione
Peso
88.7 kg
Dati elettrici
Tensione nominale d'impiego
3 AC 230 V
3 AC 400 V
max. alimentazione ammessa
500 V + 0% (5 - 150 Hz) V AC
Frequenza nominale [f]
0 - 120 Hz
Classe d'isolamento
H
Corrente nominale d'impiego [Ie]
180 A
Induttanza [l]
0.4 mH
Dissipazione massima [Pv]
500 W
Caduta di tensione [Uk]
7.5 %
Collegamento
Morsetti di collegamento
✓
Bulloni PE
✓
Morsetto
35 - 150 mm2
Morsetto
2/0 - 500 AWG
Coppia di serraggio
15 - 20 Nm

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
180 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
500 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-10 °C
Temperatura ambiente di servizio max.
+45 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Accessori per controllo di frequenza (EC002025)
Electric engineering, automation, process control engineering / Electrical drive / Static frequency converter / Static frequency converter (accessories) (ecl@ss13-27-02-31-92 [AFR303008])
Tipo di accessorio/parte di ricambio
Filtro
Accessorio
Si
Parte di ricambio
No

Approvazioni

Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E300273
UL Category Control No.
NMTR2, NMTR8
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP00

ETIM for 271604 Apparecchi elettrici a bassa tensione (EC002025)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) filtro
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DX-SIN3-180 Y7-271604 271604 IT_271604.pdf 113 Kbytes DX-SIN3-180 Y7-271604 271604 IT_271604.pdf
