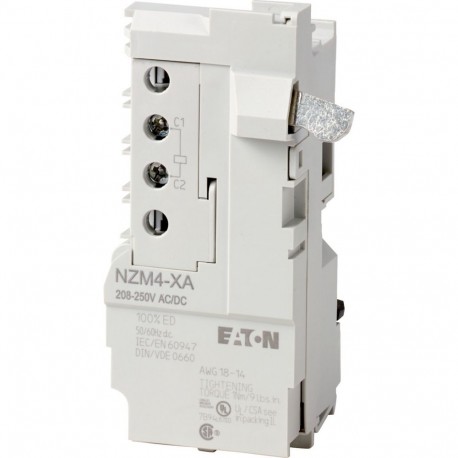

NZM4-XA48AC/DC 266448 Y7-266448 EATON ELECTRIC Sganciatore a lancio di corrente, 48VAC/DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XA48AC/DC 266448 Y7-266448 EATON ELECTRIC Sganciatore a lancio di corrente, 48VAC/DC

NZM4-XA48AC/DC

266448

Y7-266448

EATON-MOELLER

Sganciatore a lancio di corrente, 48VAC/DC

Bobina di sgancio, 48VAC/DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 48VAC/DC, 4

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Gli interruttori vengono attivati da un impulso di tensione o dall'applicazione di una tensione ininterrotta. Se lo sganciatore di bypass è eccitato, si evita in modo sicuro il contatto accidentale con i contatti principali dell'interruttore durante i tentativi di accensione. -XHIV.. contatto ausiliario precoce o NZM. -XU.. Rilascio bypass. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $206.62
Prezzo unitario: $206.62
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
266448
EAN
4015082664480
Product Length/Depth
107 mm
Product Height
51 mm
Product Width
64 mm
Product Weight
0.218 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CE marking
IEC60947
CSA-C22.2 No. 5-09
CSA certified
CSA (File No. 22086)
CSA (Class No. 1437-01)
UL (File No. E140305)
UL489
UL (Category Control Number DIHS)
UL listed
Model Code
NZM4-XA48AC/DC

Dati tecnici - elettrici

Voltage type
AC/DC
Voltage rating
0.7 - 1.1 x Us
Voltage rating at AC (x Us) - min
.7
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
48 V DC
48 V AC
Rated control supply voltage
48 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
48 V
Rated control supply voltage (Us) at AC, 50 Hz - max
48 V
Rated control supply voltage (Us) at AC, 60 Hz - min
48 V
Rated control supply voltage (Us) at AC, 60 Hz - max
48 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
22 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dati tecnici - comunicazione

Rated control voltage (relay contacts)
48 V DC
48 V AC
Rated control supply voltage
48 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
48 V
Rated control supply voltage (Us) at AC, 50 Hz - max
48 V
Rated control supply voltage (Us) at AC, 60 Hz - min
48 V
Rated control supply voltage (Us) at AC, 60 Hz - max
48 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
22 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dati tecnici - meccanici

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Connection type
With bolt connection

ETIM for 266448 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 48 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 48 V
tensione di alimentazione pilota nominale DC (EF003980) 48 V
tipo di tensione per l'azionamento (EF008242) AC/DC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XA48AC/DC Y7-266448 266448 IT_189805.pdf 638 Kbytes NZM4-XA48AC/DC Y7-266448 266448 IT_189805.pdf
