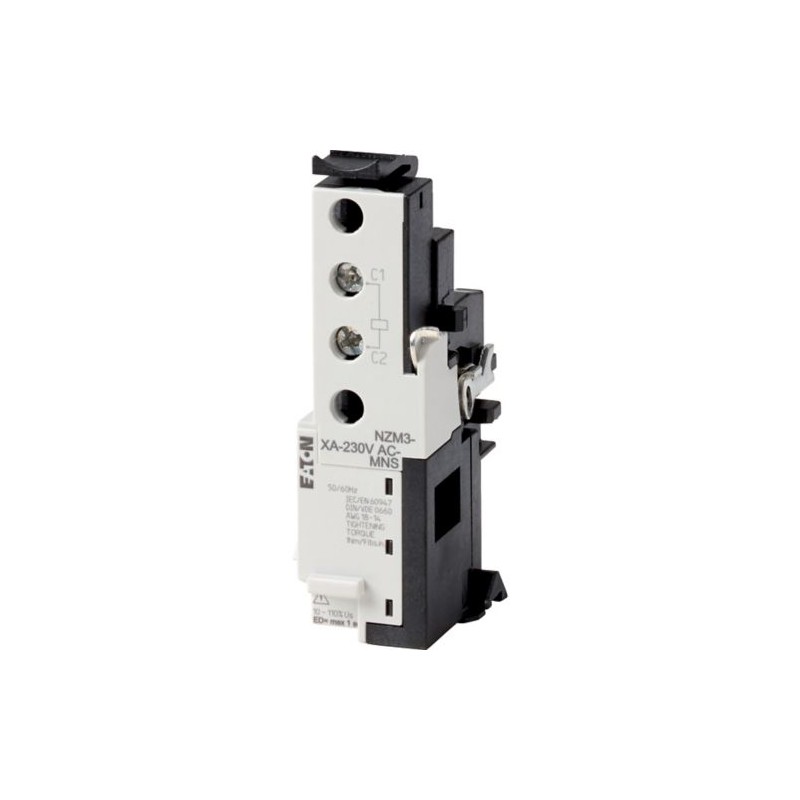

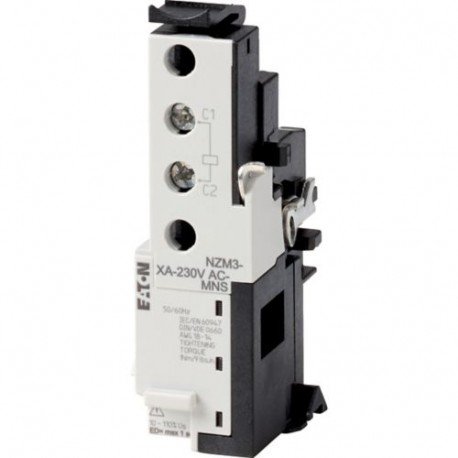

NZM3-XA-230AC-MNS 274097 Y7-274097 EATON ELECTRIC Sganciatore a lancio di corrente, 230VAC, per rete magliat.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XA-230AC-MNS 274097 Y7-274097 EATON ELECTRIC Sganciatore a lancio di corrente, 230VAC, per rete magliat..

NZM3-XA-230AC-MNS

274097

Y7-274097

EATON-MOELLER

Sganciatore a lancio di corrente, 230VAC, per rete magliata, grandezza 3

Bobina di sgancio, 230VAC, per MNS, NZM3

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 230VAC, for mesh network, size 3

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: per interruttore di rete a rete. Tempo massimo di accensione = 1s campo di funzionamento 10-110 % Us. Non approvato UL/CSA. Tensione nominale di controllo 230VAC. Non può essere installato contemporaneamente a NZM...-XHIV... contatto ausiliario precoce o NZM...-XU... Sganciatore di minima tensione. funzionamento intermittente garantito dal collegamento seriale di un contatto M22-(C)K10. Il tempo di funzionamento massimo dello sblocco di bypass per l'interruttore a rete è di 1 s. Rilevamento precoce del contatto ausiliario all'accensione e allo spegnimento (funzionamento manuale): circa 20 ms. Può essere utilizzato per: NZM3 (-4), N (N/A) 3 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $123.85
Prezzo unitario: $123.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
274097
EAN
4015082740979
Product Length/Depth
42 mm
Product Height
90 mm
Product Width
30 mm
Product Weight
0.064 kg
Compliances
IEC
RoHS conform
Model Code
NZM3-XA-230AC-MNS

Dati tecnici - elettrici

Voltage type
AC
Voltage rating at AC (x Us) - min
.1
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
230 V AC
Rated control supply voltage
230 V AC
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current consumption - max
0.5 A
Frequency rating
50 Hz / 60 Hz (shunt release)
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dati tecnici - comunicazione

Rated control voltage (relay contacts)
230 V AC
Rated control supply voltage
230 V AC
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current consumption - max
0.5 A
Frequency rating
50 Hz / 60 Hz (shunt release)
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dati tecnici - meccanici

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

ETIM for 274097 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 230 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 230 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No
