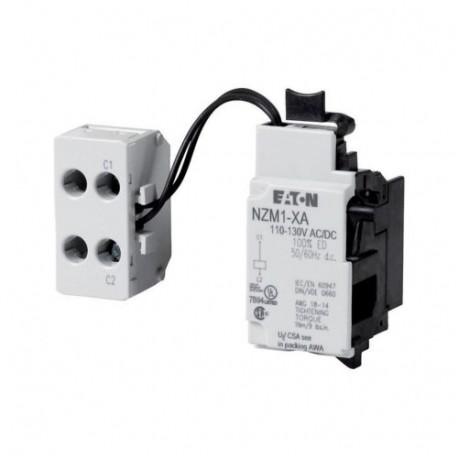

NZM1-XA208-250AC/DC 259726 Y7-259726 EATON ELECTRIC Sganciatore a lancio di corrente, 208-240VAC/DC
NZM1-XA208-250AC/DC
259726
Y7-259726
EATON-MOELLER
Sganciatore a lancio di corrente, 208-240VAC/DC
Bobina di sgancio, 208-240VAC/DC
sganciatore a lancio di corrente Eaton Moeller series NZM, 208-240 V AC/DC, per NZM1
Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Gli interruttori vengono attivati da un impulso di tensione o dall'applicazione di una tensione ininterrotta. Se lo sganciatore di bypass è eccitato, si evita in modo sicuro il contatto accidentale con i contatti principali dell'interruttore durante i tentativi di accensione. -XHIV.. contatto ausiliario precoce o NZM. -XU.. Rilascio bypass. Può essere utilizzato per: NZM1 (-4), N (N/A) 1 (-4)
Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller series NZM sganciatore a lancio di corrente |
| Sigla catalogo | 259726 |
| EAN | 4015082597269 |
| Lunghezza/profondità del prodotto | 37 mm |
| Altezza prodotto | 66 mm |
| Larghezza prodotto | 32 mm |
| Peso prodotto | 0.074 kg |
| Conformità | IEC UL/CSA RoHS conform |
| Certificazione/i | CE marking CSA (File No. 22086) UL (Category Control Number DIHS) UL listed CSA (Class No. 1437-01) UL489 UL (File No. E140305) IEC60947 CSA certified CSA-C22.2 No. 5-09 |
| Codice modello | NZM1-XA208-250AC/DC |
Caratteristiche prodotto
| Utilizzato con | NZM1(-4), N(S)1(-4) |
| Tensione nominale | 0.7 - 1.1 x Us |
| 10.10 Riscaldamento | Il calcolo del riscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti. |
| 10.11 Resistenza al corto circuito | È responsabilità del costruttore del quadro elettrico di comando. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del costruttore del quadro elettrico di comando. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL). |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | È responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | È responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | È responsabilità del costruttore del quadro elettrico di comando. |
| 10.9.3 Tensione di tenuta a impulsi | È responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | È responsabilità del costruttore del quadro elettrico. |
| Tipo di collegamento elettrico | Morsetto a vite |
| Carcassa | NZM1 |
| Classificazione frequenza | 50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (sganciatore a lancio di corrente) |
| Tempo minimo di comando - max | 15 ms |
| Tempo minimo di comando - min | 10 ms |
| Numero di contatti (contatti normalmente aperti) | 0 |
| Tempo di reazione | 20 ms |
| Potenza assorbita all’inserzione (sganciatore a lancio di corrente) | 2,5 VA/W |
| Tensione di alimentazione di controllo nominale | 208 - 250 V AC/DC |
| Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max | 250 V |
| Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min | 208 V |
| Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max | 250 V |
| Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min | 208 V |
| Adatto per | interruttore |
| Tipo connessione | Con morsettiera sul lato interruttore sinistro |
| Tipo di tensione | AC/CC |
| Capacità morsetti (conduttore pieno/flessibile) | 0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino 18 - 14 AWG (2x) a sganciatore a lancio di corrente 0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino 0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio di corrente con puntalino 18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione 0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio di corrente con puntalino 18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione 18 - 14 AWG (1x) a sganciatore a lancio di corrente |
| Tipo |
|
| Caratteristiche speciali |
|
| Tensione di alimentazione di controllo nominale (Us), DC - max | 250 V |
| Tensione di alimentazione di controllo nominale (Us), DC - min | 208 V |
| Tensione nominale in AC (x Us) - max | 1.1 |
| Tensione nominale, AC (x Us) - min | 0.7 |
| Numero di contatti (contatti normalmente chiusi) | 0 |
| Numero di contatti (contatti di commutazione) | 0 |
| Sgancio in cortocircuito non ritardato - min | 0 A |
| Sganciatore per corto circuito non ritardato - max | 0 A |
| Tempo di lavoro - max | ∞ |
| Tensione nominale di comando (contatti relè) | 208 V DC 250 V DC 250 V AC 208 V AC |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 208 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 208 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 208 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) | 0 A |
| valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) | 0 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti invertitori (EF008257) | 0 |
| adatto per disgiuntore (EF005863) | No |
| adatto per interruttore di carico (EF001543) | Sì |
| adatto per salvamotore (EF005826) | No |
| adatto per relè di sovraccarico (EF001545) | No |
