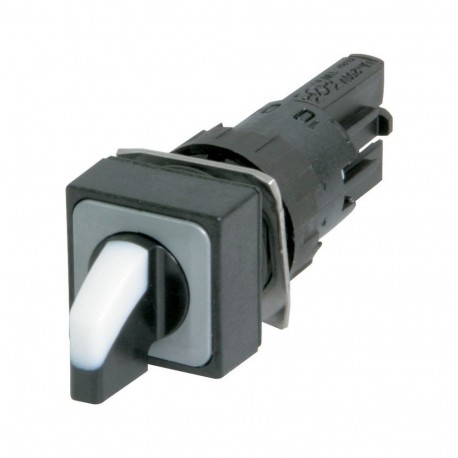

Q18WK1 036515 Y7-36515 EATON ELECTRIC Selettore, 2 posizioni, bianco, ad impulso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Q18WK1 036515 Y7-36515 EATON ELECTRIC Selettore, 2 posizioni, bianco, ad impulso

Q18WK1

036515

Y7-36515

EATON-MOELLER

Selettore, 2 posizioni, bianco, ad impulso

Selettore 16 mm 18x18 mm Ritorno 2 posizioni Bianco

Eaton Moeller® series selettore RMQ16, 2 posizioni, bianco, ad impulso Q18WK1

Interruttore, Gamma prodotti: RMQ16, Unità singola, Design: Con impugnatura per il pollice, momentaneo, con linguetta antirotazione VS, 2 posizioni, Colore dell'impugnatura per il pollice: Bianco, Grado di protezione: IP65, senza cornice, Connessione SmartWire-DT: no, Dimensioni frontali: Dimensioni frontali 18 × 18 mm, Grado di protezione: IP65

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $18.53
Prezzo unitario: $18.53
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series RMQ16 Changeover switch
Sigla catalogo
036515
EAN
4015080365150
Lunghezza/profondità del prodotto
65 mm
Altezza prodotto
18 mm
Larghezza prodotto
18 mm
Peso prodotto
0.012 kg
Certificazione/i
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CE
CSA
IEC/EN 60947
UL 508
CSA File No.: 46552
UL
UL File No.: E29184
UL Category Control No.: NKCR
Codice modello
Q18WK1

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Con maniglia
Dotato di:
anello frontale
con linguetta anti-rotazione VS

General

Grado di protezione
NEMA 1
Grado di protezione (lato anteriore)
IP65
Durata meccanica
3.000.000 operazioni
Diametro di apertura
16 mm
Massima frequenza di manovra
1800 operazioni/h
Coppia di esercizio
0.2 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ16
Tensione nominale di tenuta ad impulso (Uimp)
800 V AC
Dimensione
Dimensioni anteriori: 18 x 18 mm
Angolo di commutazione
45 °
Capacità morsetti
0,5 - 1,0 mm²
Dimensioni del morsetto
2,8 x 0,8 mm a norma DIN 46244, Connettore piatto
2,8 x 0,8 mm a norma DIN 46247 e IEC 60760, Connettori rapidi (fast-on)
Tipo
Attuatore selettore

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
40 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78

Electrical rating

Tensione nominale di isolamento (Ui)
250 V
Tensione nominale di esercizio (Ue), AC - max
24 V

Actuator

Colore attuatore
Bianco
Funzione attuatore
instabile
tattile
Tipo attuatore
Attiva/Disattiva
Numero di posizioni dell’interruttore
2

Communication

Collegamento con SmartWire-DT
No

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 036515 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 2
tipo di elemento di azionamento (EF006976) manetta
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) bianco
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) quadratico
diametro del foro (EF000079) 16 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q18WK1 Y7-36515 036515 EN_025434.pdf 1 Mbytes Q18WK1 Y7-36515 036515 EN_025434.pdf
