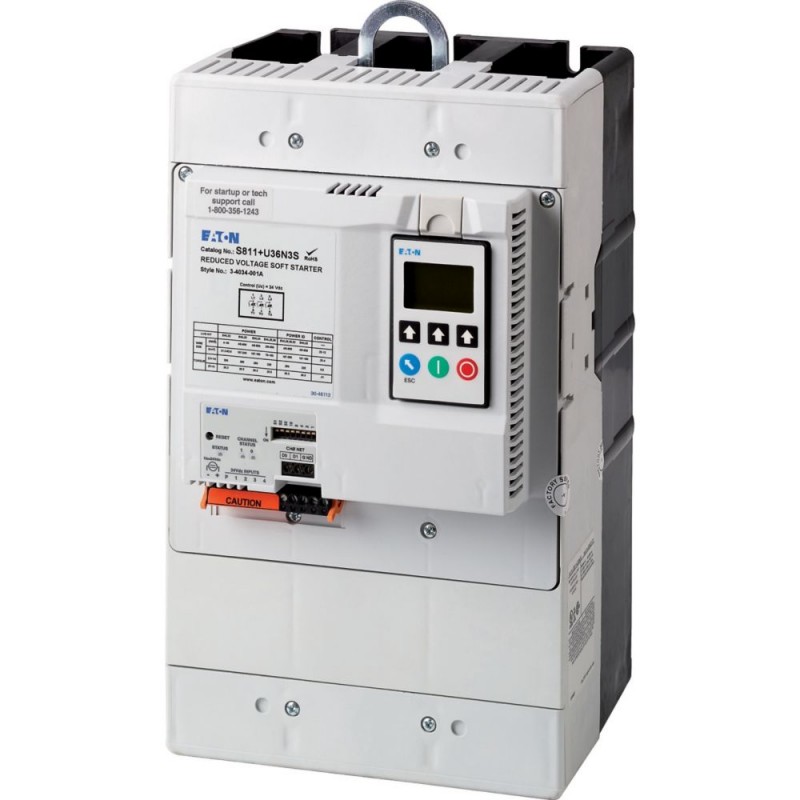

S811+U36N3S 169869 S811PLUSU36N3S EATON ELECTRIC Softstarter, 361 A, 200 600 V AC, Us 24 V DC, Grandezza U
S811+U36N3S
169869
S811PLUSU36N3S
EATON-MOELLER
Softstarter, 361 A, 200 - 600 V AC, Us= 24 V DC, Grandezza U
Softstarter, 361 A, 200 - 600 V AC, Us= 24 V DC con organo di comando, Grandezza U
Soft starter, Descrizione: Con contatti di derivazione interni, Funzione: Soft starter per carichi trifase, con unità di controllo, Tensione di alimentazione (50/60 Hz): ULN= 200 - 600 V AC, Tensione di alimentazione: Us= 24 V DC, Tensione di controllo: UC= 24 V DC, Potenza nominale del motore (standard, collegamento in linea) a 400 V, 50 Hz: P= 200 kW, a 460 V, 60 Hz: P= 300 CV, AC-53 Corrente nominale di impiego: Ie= 361 A, AC-53 Corrente nominale di impiego, In-Delta: Ie= 623 A, Classe di avviamento: CLASS 10 (sostituzione stella-triangolo), CLASS 20 (servizio di avviamento pesante 3 x Ie per 45 s), CLASS 30 (6 x Ie per 30 s), Tensione nominale di esercizio: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Collegamento SmartWire-DT: no, Dimensioni del telaio: U, Informazioni per l'ordine: I morsetti componibili sono necessari per le dimensioni del telaio T, U e V -> Accessori, Norme: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048
Apparecchi elettrici a bassa tensione > starter progressivo
Softstarter ad alte prestazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Softstarter, 361 A, 200 - 600 V AC, Us= 24 V DC con organo di comando, Grandezza U
Softstarter, Descrizione: con contatti di bypass interni, Funzione: Softstarter per carichi trifase con organo di comando, Tensione di rete (50/60 Hz): ULN= 200 - 600 V AC, Tensione di alimentazione: Us= 24 V DC, Tensione di comando: UC= 24 V DC, potenza motore assegnata (collegamento standard, In-Line) a 400 V, 50 Hz: P= 200 kW, a 460 V, 60 Hz: P= 300 HP, Corrente nominale d'impiego AC-53: Ie= 361 A, Corrente nominale d'impiego AC-53, In-Delta: Ie= 623 A, Classe di avviamento: CLASS 10 (sostituzione stella-triangolo), CLASS 20 (avviamento in condizioni critiche, 3 x Ie per 45 s), CLASS 30 (6 x Ie per 30 s), Tensione nominale d'impiego: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Collegamento a SmartWire-DT: no, Grandezza: U, Istruzioni per ordine: Per le grandezza T, U, V sono necessari morsetti per i collegamenti, -> Accessori, Conformità alle norme: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048
Programma di fornitura
Questo articolo è disponibile solo per un periodo di tempo limitato e verrà sostituito dall'articolo seguente: 169872, S811+U36P3S
Descrizione
con contatti di bypass interni
Funzione
Softstarter per carichi trifase con organo di comando
Tensione di rete (50/60 Hz) [ULN]
200 - 600 V AC
Tensione di alimentazione [Us]
24 V DC
Tensione di comando [UC]
24 V DC
potenza motore assegnata (collegamento standard, In-Line)
a 400 V, 50 Hz [P]
200 kW
a 460 V, 60 Hz [P]
300 HP
Corrente nominale d'impiego
AC-53 [Ie]
361 A
AC-53, In-Delta [Ie]
623 A
Classe di avviamento
CLASS 10 (sostituzione stella-triangolo)
CLASS 20 (avviamento in condizioni critiche, 3 x Ieper 45 s)
CLASS 30 (6 x Ieper 30 s)
CLASS 20 (avviamento in condizioni critiche, 3 x Ieper 45 s)
CLASS 30 (6 x Ieper 30 s)
Tensione nominale d'impiego [Ue]
200 V
230 V
400 V
480 V
600 V
230 V
400 V
480 V
600 V
Collegamento a SmartWire-DT
no
Grandezza
U
Istruzioni per ordine
Per le grandezza T, U, V sono necessari morsetti per i collegamenti, -> Accessori
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
UL 508
CSA22.2-14-1995
GB14048
Omologazioni
CE
Approvazioni
UL
CSA
c-Tick
CCC
CSA
c-Tick
CCC
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-10
Caldo umido, ciclico secondo IEC 60068-2-10
Temperatura ambienteFunzionamento [ϑ]
-30 - +50 °C
Temperatura ambienteStoccaggio [ϑ]
-50 - +70 °C
Altitudine
0 - 2000 m, inoltre oltre 100 m 0,5% depotenziamento mm
Posizione di montaggio
facoltativa
Grado di protezioneGrado di protezione
IP20 (Morsetti IP00)
Grado di protezioneincorporato
Con i coprimorsetti opzionali SS-IP20-TU è possibile raggiungere un grado di protezione IP20 su tutti i lati.
Protezione contro contatti accidentali
Protezione contro i contatti delle dita e del dorso della mano
Categoria di sovratensione/grado di inquinamento
II/3
Resistenza agli urti
15 g
Grado di radiodisturbo
A
Dissipazione statica, indipendente dalla corrente [Pvs]
76 W
Peso
18.6 kg
Circuito principale
Tensione nominale d'impiego [Ue]
200 - 600 V AC
Frequenza di rete [fLN]
50/60 Hz
Corrente nominale d'impiego [Ie]AC-53, In-Delta [Ie]
623 A
Corrente nominale d'impiego [Ie]AC-53 [Ie]
361 A
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 50 Hz [P]
110 kW
potenza motore assegnata (collegamento standard, In-Line)a 400 V, 50 Hz [P]
200 kW
potenza motore assegnata (collegamento standard, In-Line)a 500 V, 50 Hz [P]
250 kW
potenza motore assegnata (collegamento standard, In-Line)a 200 V, 60 Hz [P]
125 HP
potenza motore assegnata (collegamento standard, In-Line)a 230 V, 60 Hz [P]
125 CV
potenza motore assegnata (collegamento standard, In-Line)a 460 V, 60 Hz [P]
300 HP
potenza motore assegnata (collegamento standard, In-Line)a 600 V, 60 Hz [P]
350 HP
Potenza motore assegnata (collegamento a triangolo)a 230 V, 50 Hz [P]
200 kW
Potenza motore assegnata (collegamento a triangolo)a 400 V, 50 Hz [P]
315 kW
Potenza motore assegnata (collegamento a triangolo)a 500 V, 50 Hz [P]
450 kW
Potenza motore assegnata (collegamento a triangolo)a 230 V, 60 Hz
250 HP
Potenza motore assegnata (collegamento a triangolo)a 480 V, 60 Hz
500 HP
Potenza motore assegnata (collegamento a triangolo)a 600 V, 60 Hz [P]
600 HP
Ciclo di sovraccarico secondo IEC/EN 60947-4-2AC-53a
360 A: AC-53a: 4.0 - 32: 99 - 3
Ciclo di sovraccarico secondo IEC/EN 60947-4-2Contatti di bypass interni
✓
Resistenza al corto circuitoTipo di coordinamento „1“
NZMN3-S400
Sezioni di collegamento
Cavi di potenzaRigido
1 x (70 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Cavi di potenzaFlessibile con puntalino
1 x (70 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Cavi di potenzaFlessibile
1 x (70 - 150)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Cavi di potenzaA filo unico o a trefoli
1 x (4 - 500 kcmil)
2 x (4 - 500 kcmil) AWG
2 x (4 - 500 kcmil) AWG
Cavi di comandoRigido
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
2 x (1,0 - 2,5) mm2
Cavi di comandoFlessibile con puntalino
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
2 x (1,0 - 2,5) mm2
Cavi di comandoflessibile
1 x (2,5 - 4)
2 x (1,0 - 2,5) mm2
2 x (1,0 - 2,5) mm2
Cavi di comandoRigido o semirigido
18 x (12 - 14)
2 x (12 - 14) AWG
2 x (12 - 14) AWG
Cavi di comandoMomento di avviamento
0,4 Nm
Cavi di comandoCacciavite
0,6 x 3,5 mm
Circuito di comando
Ingresso digitaleTensione di comandoComando in DC
24 V DC +10 %/- 10 % V DC
Ingresso digitaleAssorbimento di corrente 24 Vesterna 24 V
150 mA
Ingresso digitaleAssorbimento di corrente 24 Vesterna 24 V (in assenza di carico)
100 mA
Ingresso digitaleTensione di eccitazioneComando in DC
21.6 - 26.4 V DC
Ingresso digitaleTensione di diseccitazione [x Us]Comando in DCMassima tensione di diseccitazione con comando DC
3 V DC
Ingresso digitaleTempo di attrazioneComando in DC
100 ms
Ingresso digitaleTempo di cadutaComando in DC
100 ms
Alimentazione regolatoretensione [Us]
24 V DC +10 %/- 10 % V
Alimentazione regolatoreAssorbimento [Ie]
< 1000 mA
Alimentazione regolatoreAssorbimento di corrente picco di carico (chiudere bypass) a 24 V DC [IPeak]
10/150 A/ms
Alimentazione regolatoreNota
Tensione di alimentazione esterna
Ingressi analogiciNumero ingressi di corrente
1
Ingressi analogiciCorrente in ingresso
4 - 20 mA
Uscite relèNumero
2
Uscite relèdi cui programmabili
2
Uscite relèCampo di tensione
120 V AC/DC V AC
Uscite relèCampo di corrente AC-1
3 A, AC-11 A
Funzione di avviamento graduale
Momenti di rampaTempo di aumento di velocitàAccelerazione max.
180 s
Momenti di rampaTempo di ritardo
0 - 60 s
Tensione di avvio (= tensione di disinserzione)Massima tensione di avviamento
85 %
Tensione di avviamentoMassima tensione di avviamento
85 %
Avviamento a pedaleTensioneMassima tensione Kick-Start
100 %
Avviamento a pedaleDurata50HzMassima durata Kick-Start 50 Hz
2000 ms
Avviamento a pedaleDurata60HzMassima durata Kick-Start 60 Hz
2000 ms
Campi d'impiegoCampi d'impiego
Avviamento graduale di motori asincroni a corrente alternata
Campi d'impiegoMotori trifase
✓
Funzioni
Commutazione rapida (contattore statico)
- (momento di rampa minimo 1s)
Funzione di avviamento graduale
✓
teleinvertitore
necessaria una soluzione esterna (contattori di inversione)
Soppressione di azionamenti transitori
✓
Limitazione di corrente
✓
Riconoscimento del sovraccarico
✓
Riconoscimento del carico ridotto
✓
Memoria errori
10 Errore
Eliminazione di componenti in corrente continua nei motori
✓
Separazione di potenziale fra lo stadio si potenza e l'azionamento
✓
Interfacce di comunicazione
Modbus RTU
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
361 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
76 W
Dissipazione statica, indipendente dalla corrente [Pvs]
76 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-30 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / starter progressivo (EC000640)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Diramazione Utilizzatori / Derivazione Motore / Avviamento dolce ([email protected] [ACO300011])
corrente d’esercizio nominale Ie a 40°C Tu
360 A
tensione d’esercizio nominale Ue
200 - 600 V
potenza nominale motore trifase, circuito standard, a 230 V
110 kW
potenza nominale motore trifase, circuito standard, a 400 V
200 kW
potenza nominale motore trifase, circuito a radice di 3, a 230 V
200 kW
potenza nominale motore trifase, circuito a radice di 3, a 400 V
315 kW
funzione
una direzione di rotazione
cavallottamento interno
sì
con display
sì
regolazione della coppia
no
temperatura ambiente nominale senza derating
50
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
24 - 24 V
tipo di tensione per l’azionamento
DC
protezione integrata contro il sovraccarico del motore
sì
classe di intervento
regolabile
grado di protezione (IP)
IP00
tipo di protezione (NEMA)
altri
Approvazioni
Product Standards
IEC/EN 60947-4-2; UL 508; CSA C22.2 No. 14; CE marking
UL File No.
E202571
UL Category Control No.
NMFT
CSA File No.
LR 353
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Suitable for
Branch Circuits, not as BCPD
Max. Voltage Rating
600 Vac
Degree of Protection
IP20 with kit
Dimensioni
| Caratteristica | Valore |
|---|---|
| corrente d'esercizio nominale Ie a 40°C Tu (EF007039) | 360 A |
| tensione d'esercizio nominale Ue (EF002418) | 200 V |
| potenza nominale motore trifase, circuito standard, a 230 V (EF007053) | 110 kW |
| potenza nominale motore trifase, circuito standard, a 400 V (EF007054) | 200 kW |
| potenza nominale motore trifase, circuito a radice di 3, a 230 V (EF007055) | 200 kW |
| potenza nominale motore trifase, circuito a radice di 3, a 400 V (EF007056) | 315 kW |
| funzione (EF000030) | senso di rotazione unico |
| cavallottamento interno (EF009214) | Sì |
| con display (EF000458) | Sì |
| controllo della coppia (EF009215) | No |
| temperatura ambiente nominale senza derating (EF007074) | 50 °C |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| protezione integrata contro il sovraccarico del motore (EF007297) | Sì |
| classe di intervento (EF006668) | regolabile |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| S811+U36N3S S811PLUSU36N3S 169869 IT_169869.pdf | 229 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
