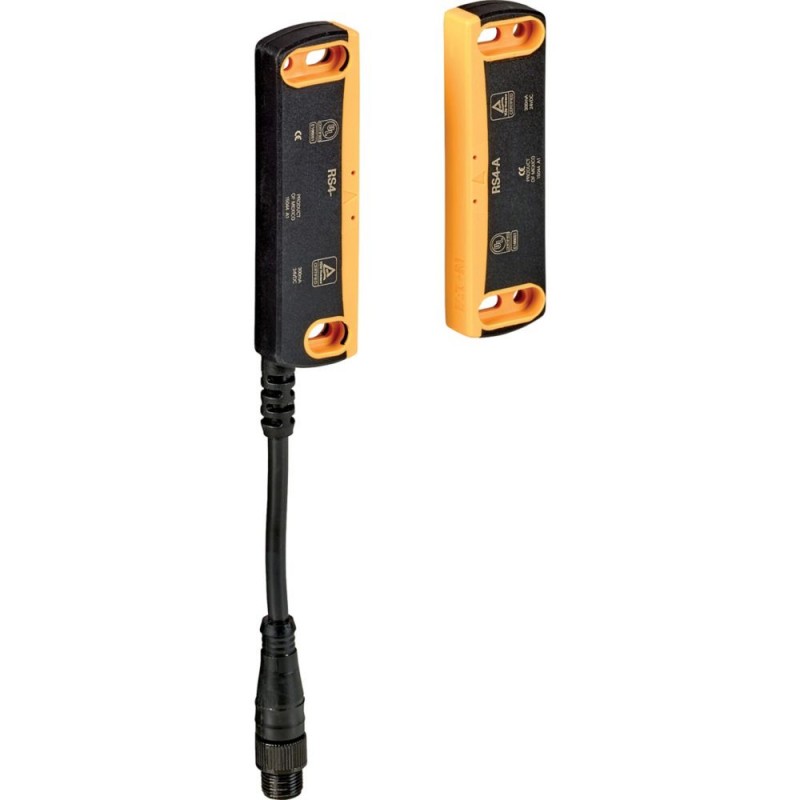

RS4-02-Q4 177298 Y7-177298 EATON ELECTRIC Interruttore di sicurezza senza contatto RS-Titan Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

RS4-02-Q4 177298 Y7-177298 EATON ELECTRIC Interruttore di sicurezza senza contatto RS-Titan

RS4-02-Q4

177298

Y7-177298

EATON-MOELLER

Interruttore di sicurezza senza contatto RS-Titan

Interruttore di sicurezza magnetico; 2 NC; lato Uscita a Connettore M12 4-pin

Eaton Moeller® series RS Non-contacting safety switch RS-Titan RS4-02-Q4

Interruttore di sicurezza senza contatto, distanza di commutazione secondo IEC 60947-5-2, SL secondo Ple ISO 13849, SL secondo SIL3 secondo IEC 62061, 2NC, M12

Maggiori dettagli


sensori > Interruttore di posizione con attuatore separato

Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $184.43
Prezzo unitario: $184.43
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series RS Safety switch
Catalog Number
177298
EAN
4015081717514
Product Length/Depth
95 mm
Product Height
13 mm
Product Width
30 mm
Product Weight
0.057 kg
Certifications
ISO 14119
CE
UL Listed
EN ISO 13849
EN 62061
Certified by UL for use in Canada
CSA File No.: UL report applies to both US and Canada
UL Category Control No.: NRKH, NRKH7
UL File No.: E166051
Catalog Notes
Reed contacts
Model Code
RS4-02-Q4

Specifiche del prodotto

Type
Safety position switch
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Connector M12
Enclosure material finishing
Plastic-coated
Enclosure material
Plastic
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 125 V
0 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0 A
Rated operational current (Ie) at DC-13, 24 V
0.03 A
Sensor height
13 mm
Sensor length
52 mm
Width sensor
26 mm
Product category
Non-contacting safety switch
Action
2020122120328-Mechanical Limit Switches.xlsm-Data
Explosion safety category for dust
None
Explosion safety category for gas
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-10 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
0
Number of safety auxiliary contacts
2
Rated operational current (Ie) at AC-15, 125 V
0 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
0 A
Rated operational current (Ie) at AC-15, 24 V
0 A
Mounting position
As required
Material
Plastic
Degree of protection
IP67
NEMA Other
Interface type
None
Terminal capacity (AWG)
22
Relative humidity
90 % (at 55 °C)
Rated operational voltage
24 V DC
Repetition accuracy
≤ 10 % (deviation)
Shock resistance
30 g, Shock duration 11 ms, Half-Sinusoidal
Suitable for
Safety functions
Vibration resistance
0 - 2000 Hz, 1 mm
Safety parameter (EN ISO 13849-1)
20,000,000 switching cycles, B10d
PL e, Performance level
Safety parameter (IEC 62061)
SIL: 3
Switching contact type
Other

ETIM for 177298 Sensori (EC002592)
Caratteristica Valore
con indicatore di stato (EF001602) No
adatto per funzioni di sicurezza (EF001597) Sì
larghezza del sensore (EF007094) 26 mm
altezza del sensore (EF007283) 13 mm
lunghezza del sensore (EF007334) 52 mm
apertura forzata (EF006694) No
numero di contatti ausiliari di sicurezza (EF006940) 2
numero di contatti di riposo (EF008255) 2
numero di contatti di chiusura (EF008256) 0
numero di contatti invertitori (EF008257) 0
tipo di organo di comando (EF003591) altro
corrente d'esercizio nominale Ie per AC-15, 24 V (EF007084) 0 A
corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) 0 A
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 0 A
corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) 0.03 A
corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) 0 A
corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) 0 A
forma di costruzione della scatola (EF004008) cubo
materiale della scatola (EF001596) materiale sintetico
rivestimento scatola (EF001601) plastificato
tipo di interfaccia (EF006977) senza
tipo di interfaccia per comunicazione sicura (EF003956) senza
tipo di collegamento elettrico (EF003961) connettore M12
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) -10 °C
grado di protezione (IP) (EF005474) IP67
indice di protezione (NEMA) (EF011959) altro
