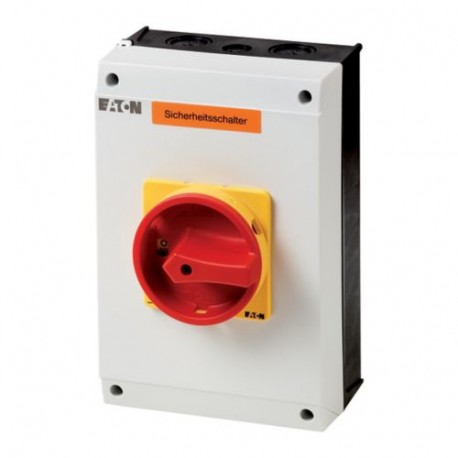

T5B-4-8903/I4-SI 207258 Y7-207258 EATON ELECTRIC Interruttori di sicurezza, a 6 poli + 2 Contatto NA, 63 A, ..
T5B-4-8903/I4-SI
207258
Y7-207258
EATON-MOELLER
Interruttori di sicurezza, a 6 poli + 2 Contatto NA, 63 A, Funzione di arresto d'emergenza, Lucchettabile in posizione 0 con funzione bloccoporta, in custodia, Con targhetta segnalazione pericolo “Interruttore di sicurezza”
Interruttore di sicurezza 6 poli + 2 NO 63 A Maniglia Rosso/Giallo
Eaton Moeller® series interruttore di sicurezza T5B, T5B, 63 A, 6 poli, 2 NA, Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, Bloccabile in posizione 0 con interblocco del coperchio, con targhetta di avvertenza "interruttore di sicurezza"
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series interruttore di sicurezza T5B
Sigla catalogo
207258
EAN
4015082072582
Lunghezza/profondità del prodotto
152 mm
Altezza prodotto
175 mm
Larghezza prodotto
125 mm
Peso prodotto
1.435 kg
Certificazione/i
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
IEC/EN 60204
IEC/EN 60947-3
VDE 0660
IEC/EN 60204
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T5B-4-8903/I4-SI
Specifiche del prodotto
Categoria prodotto
Interruttore di sicurezza
Caratteristiche
esecuzione come interruttore di sicurezza
esecuzione come dispositivo di arresto d’emergenza
esecuzione come dispositivo di arresto d’emergenza
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Targhetta di avvertenza "interruttore di sicurezza"
Maniglia rotativa rossa e anello bloccante giallo
Maniglia rotativa rossa e anello bloccante giallo
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
37 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Corrente permanente nominale in AC-21, 400 V
63 A
Corrente permanente nominale in AC-23, 400 V
63 A
Corrente nominale ininterrotta (Iu)
63 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
30 kW
Tensione per coppia di contatti in serie
60 V
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
22 kW
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
1,3 kA, Contatti, 1 secondo
1,3 kA
1,3 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Progettazione
8903
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
4.5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
4.5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
2 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
6
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA 12
Adatto per
Montaggio a terra
Impianto di blocco
Bloccabile in posizione 0 (Off) (interblocco coperchio)
Funzioni
bloccabile
Funzione di arresto d'emergenza
Funzione di arresto d'emergenza
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M6, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
500.000 operazioni
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
Capacità morsetti
1 x (1 - 25) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 10) mm², flessibile con puntalino conforme a DIN 46228
2 x (2,5 - 16) mm², con conduttore unico o a trefoli
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
2 x (1,5 - 10) mm², flessibile con puntalino conforme a DIN 46228
2 x (2,5 - 16) mm², con conduttore unico o a trefoli
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
2
Numero di unità di contatto
4
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
6
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
520 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
600 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
480 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
340 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
800 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Classe di protezione da corto circuito
80 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
33 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
23.8 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
51 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
41 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
33 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
17 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
63 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
20 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 220/230 V
63 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 380/400 V
63 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 500 V
57.2 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 690 V
29.4 A
Corrente nominale di esercizio per dissipazione specifica (In)
63 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
18.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
22 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
30 kW
Coppia di serraggio
35,4 lb-in, Morsetti a bullone
4 Nm, Morsetti a bullone
4 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| T5B-4-8903/I4-SI Y7-207258 207258 EN_096876.pdf | 1 Mbytes |
|
