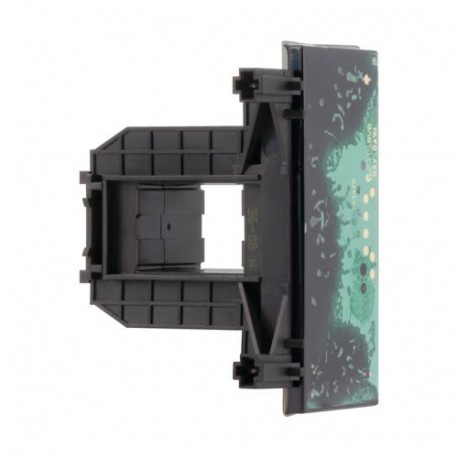

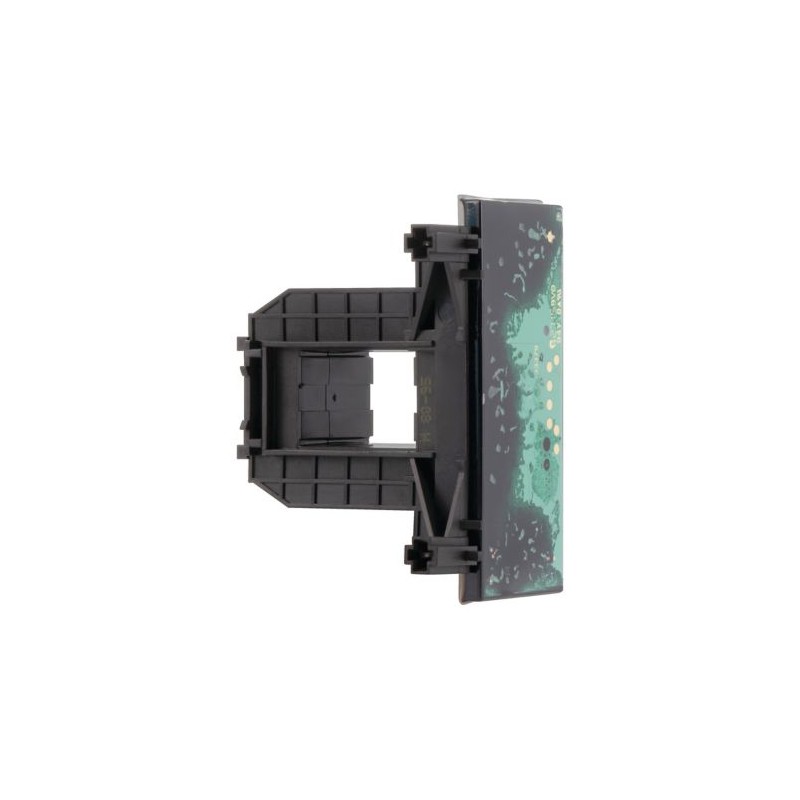

DILM95-XSP(48V50HZ) 229985 Y7-229985 EATON ELECTRIC Bobina di ricambio AC per DILM80-95 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM95-XSP(48V50HZ) 229985 Y7-229985 EATON ELECTRIC Bobina di ricambio AC per DILM80-95

DILM95-XSP(48V50HZ)

229985

Y7-229985

EATON-MOELLER

Bobina di ricambio AC per DILM80-95

Bobina di ricambio per contattori DILM80... 95 48 V 50 Hz

bobina di ricambio, nella tecnica ad innesto combinata, 48 V 50 Hz, Tensione alternata, utilizzo con: DILM80, DILM95

Bobina di ricambio, Tecnica di collegamento: Collegamento senza attrezzi, Tensione di azionamento: 48 V 50 Hz, Tensione AC/DC: AC, Utilizzabile con: DILM80, DILM95

Maggiori dettagli


Apparecchi elettrici a bassa tensione > bobina per relè

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $85.03
Prezzo unitario: $85.03
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series DILM replacement coil
Catalog Number
229985
EAN
4015082299859
Product Length/Depth
48.65 mm
Product Height
71.3 mm
Product Width
63.2 mm
Product Weight
0.155 kg
Certifications
CSA
IEC/EN 60947-4-1
UL Category Control No.: NLDX
UL File No.: E29096
UL
CSA Class No.: 3211-04
UL 60947-4-1
CSA File No.: 2389068
CSA-C22.2 No. 60947-4-1-14
CE
Model Code
DILM95-XSP(48V50HZ)

Informazioni generali

Accessories
Individual coils
Product category
Accessories
Voltage type
AC

Sistema elettromagnetico (bobina)

Rated control supply voltage (Us) at AC, 50 Hz - min
48 V
Rated control supply voltage (Us) at AC, 50 Hz - max
48 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V

Verifica di progetto

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 229985 Apparecchi elettrici a bassa tensione (EC001043)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 48 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM95-XSP(48V50HZ) Y7-229985 229985 ES_229984.pdf 1 Mbytes DILM95-XSP(48V50HZ) Y7-229985 229985 ES_229984.pdf
