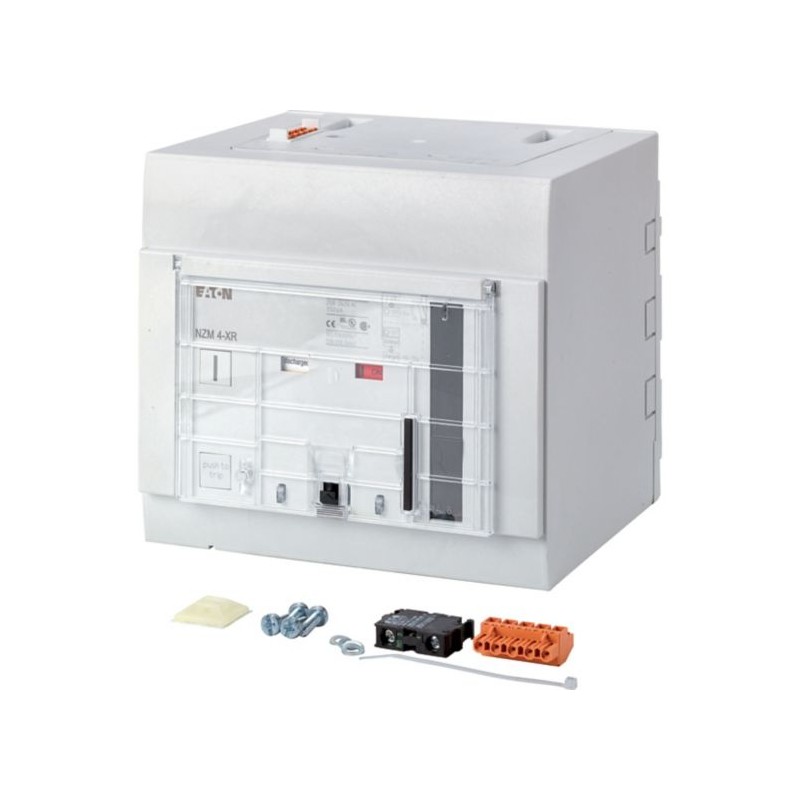

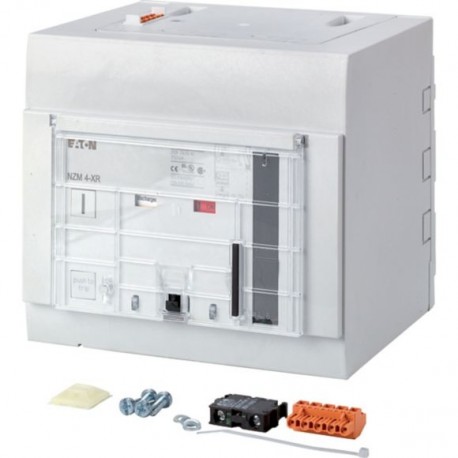

NZM4-XR24-30DC 266691 Y7-266691 EATON ELECTRIC Modulo di comando a distanza, 24-30VAC, per grandezza 4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XR24-30DC 266691 Y7-266691 EATON ELECTRIC Modulo di comando a distanza, 24-30VAC, per grandezza 4

NZM4-XR24-30DC

266691

Y7-266691

EATON-MOELLER

Modulo di comando a distanza, 24-30VAC, per grandezza 4

Motore di azionamento remoto, 24-30VAC, per NZM4

Eaton Moeller series NZM - Molded Case Circuit Breaker. Remote operator, 24-30VAC, for size 4

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: per la commutazione remota di interruttori automatici e sezionatori. Commutazione e reset di ON e OFF tramite comando a due o tre fili. Possibilità di commutazione locale manuale. Può essere bloccato nella posizione 0 dell'operatore remoto con un massimo di 3 lucchetti (spessore del bullone: 4-8 mm). Può essere sincronizzato. Non cumulabile con l'interblocco meccanico. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Controllo motore per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,774.86
Prezzo unitario: $1,774.86
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM comando a distanza
Sigla catalogo
266691
EAN
4015082666910
Lunghezza/profondità del prodotto
189 mm
Altezza prodotto
202 mm
Larghezza prodotto
210 mm
Peso prodotto
6.354 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
UL489
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
CE marking
CSA certified
UL (File No. E140305)
CSA-C22.2 No. 5-09
UL listed
IEC60947
CSA (File No. 22086)
Codice modello
NZM4-XR24-30DC

Specifiche del prodotto

Utilizzato con
N(S)4(-4)
NZM4(-4)
Tipo
Caratteristiche speciali
  • Non combinabile con sezionatore di potenza PN...
  • Non installare M22-CK11(20/02) doppi contatti ausiliari nello slot del contatto ausiliario lato destro in NZM4-XR
Tensione nominale
24 - 30 V DC
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM4
Tempo di apertura
3000 ms
Tempo di chiusura
100 ms
Tipo di tensione
DC
Durata meccanica
10000 operazioni
Numero di poli
Tre poli/quattro poli
Numero di attivazioni all’ora - max
20
Tolleranza della tensione - max
1.1
Tolleranza della tensione - min
.85
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Tensione di alimentazione di controllo nominale (Us), DC - max
30 V
Tensione di alimentazione di controllo nominale (Us), DC - min
24 V
Durata segnale del comando a distanza allo spegnimento - min
500 ms
Durata segnali del comando a distanza all’accensione - min
30 ms
Commutazione azionamento
Avviamento a motore
Capacità morsetti (conduttore pieno/flessibile)
0,75 mm² - 2,5 mm² con puntalino
18 - 14 AWG
Tensione di esercizio - Max
1,1 x Us
Tensione di esercizio - min
0,85 x Us
Consumo energetico
250 W (24 - 30 V DC)

ETIM for 266691 Apparecchi elettrici a bassa tensione (EC001030)
Caratteristica Valore
tipo di azionamento (EF008233) azionamento a motore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
tipo di tensione per l'azionamento (EF008242) DC
