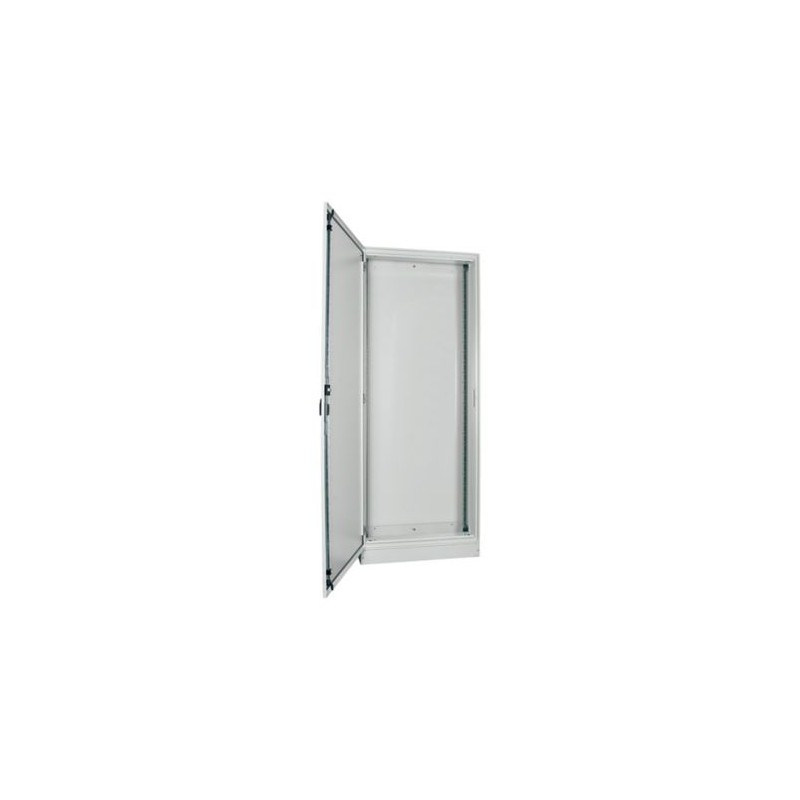

BPM-F-600/19/2-P-EP 147410 EATON ELECTRIC Quadro di distribuzione a pavimento, EP, IP55, AxLxP 1910x600x250mm
BPM-F-600/19/2-P-EP
147410
EATON-MOELLER
Quadro di distribuzione a pavimento, EP, IP55, AxLxP=1910x600x250mm
Il sistema EP standard per montaggio a incasso è un sistema per supporti per quadri elettrici testati in fabbrica e in fabbrica
sistemi di armadi elettrici > Cabinet di distribuzione
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton xEnergy Basic empty enclosure
Catalog Number
147410
EAN
4015081439102
Product Length/Depth
270 mm
Product Height
1930 mm
Product Width
620 mm
Product Weight
44 kg
Compliances
RoHS conform
Model Code
BPM-F-600/19/2-P-EP
Delivery program
Color
Gray
Technical data - mechanical
Surface finishing
Powder coating
Mounting method
Detached
Material
Steel
Material quality
Other
Number of connector holes
0
Number of covers/doors
1
Number of locks
0
Permissible load of the door(s) according to IEC 62208 - max
0 N
Permissible load of the enclosure according to IEC 62208 - max
0 N
Permissible load of the mounting plate according to IEC 62208 - max
0 N
Installation type
Floor installation possible
Temperature-rise verification as per IEC 60890
Heat diss. ambient 35°C delta T: 20°C free stand middle encl. top (IEC 60890)
123 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
108 W
Heat diss. ambient 35°C delta T: 35°C free stand middle encl. top (IEC 60890)
247 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
216 W
Heat diss. ambient 35°C delta T:20°C free stand individ. encl. top (IEC 60890)
143 W
Heat diss. ambient 35°C delta T:20°C free stand starting encl. top (IEC 60890)
132 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
119 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
113 W
Heat diss. ambient 35°C delta T:35°C free stand individ. encl. top (IEC 60890)
287 W
Heat diss. ambient 35°C delta T:35°C free stand starting encl. top (IEC 60890)
266 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
240 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
226 W
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Design verification as per IEC/EN 61439
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP55
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
Additional information
Features
Connectable
EMC-version
EMC-version
Fitted with:
Door
RAL-number
7035
Suitable for
Metrical mounting
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 620 mm |
| altezza (EF000040) | 1930 mm |
| profondità (EF000049) | 270 mm |
| materiale (EF002169) | acciaio |
| qualità del materiale (EF001257) | altro |
| finitura della superficie (EF006569) | rivestito a polvere |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| autonomo (EF020363) | Sì |
| modello a parete verticale con presa a pavimento (EF015208) | No |
| adatto per montaggio murale (EF000664) | No |
| modello d'angolo (EF020814) | No |
| montaggio intermedio (EF022994) | No |
| accoppiabile (EF001229) | Sì |
| con piastra di montaggio (EF000118) | No |
| piastra di montaggio a profondità regolabile (EF006054) | No |
| adatto per montaggio a parete (EF007536) | No |
| fissaggio al palo (EF009582) | No |
| con porta (EF009169) | Sì |
| numero di porte (EF000122) | 1 |
| con porta di visione (EF001089) | No |
| con porta di ventilazione (EF006279) | No |
| con porta posteriore (EF007381) | No |
| numero di serrature (EF000123) | 0 |
| con parte superiore (EF007965) | No |
| coperchio trasparente (EF011401) | No |
| adatto per montaggio metrico (EF005823) | Sì |
| tetto inclinato (EF009278) | No |
| numero di aperture per connettori (EF005554) | 0 |
| prestampaggi in rilievo (EF001039) | No |
| versione EMC (EF001062) | Sì |
| resistenza agli urti (EF004293) | IK10 |
| grado di protezione (IP) (EF005474) | IP55 |
| indice di protezione (NEMA) (EF011959) | altro |
| capacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986) | 0 W |
| carico max. ammesso dell'armadio secondo IEC 62208 (EF014987) | 0 N |
| carico max. ammesso della porta secondo IEC 62208 (EF014988) | 0 N |
| carico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989) | 0 N |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BPM-F-600/19/2-P-EP 147410 147410_IT.pdf | 135 Kbytes |
|
