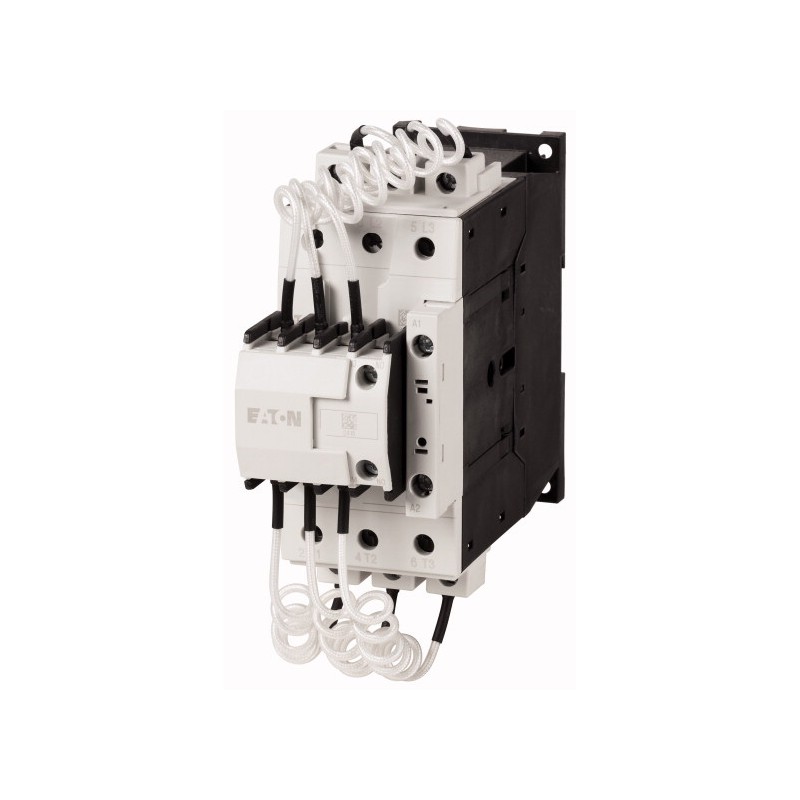

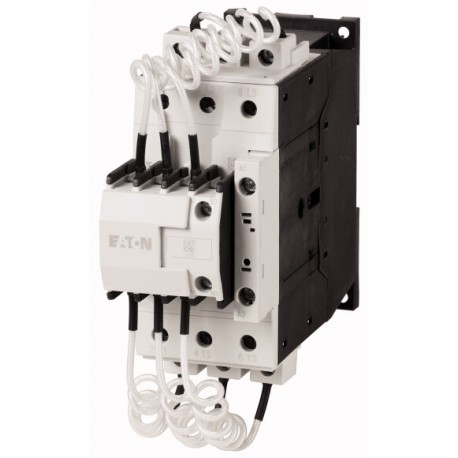

DILK33-10(24V60HZ) 294047 XTCC033D10B6 EATON ELECTRIC Protezione per condensatori trifase 3 f., 33.3kVAR
DILK33-10(24V60HZ)
294047
XTCC033D10B6
EATON-MOELLER
Protezione per condensatori trifase 3 f., 33.3kVAR
Contattore condensatore; Connessione; vite; 3 poli; 33,3 KVar; 400 V; 24 V 60 Hz
Apparecchi elettrici a bassa tensione > Contattore capacitivo
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Protezione per condensatori trifase 3 f., 33.3kVAR
Per impianti di rifasamento centralizzato con 180 volte picchi di corrente all'inserzione. Attraverso i contatti ausiliari anticipati e le resistenze collegate a filo, i condensatori vengono precaricati e di conseguenza le punte di corrente all'inserzione sono ridotte.
Programma di fornitura
Assortimento
Contattori per condensatori DILK
Applicazione
Contattore per campo di rifasamento
Descrizione
con resistenza in serie
Potenza nominale dei condensatori trifase AC-6b, 50-60 Hz
a giorno230 V [Q]
20 kvar
a giorno400 V [Q]
33.3 kvar
a giorno525 V [Q]
40 kvar
a giorno690 V [Q]
55 kvar
Simbolo circuitale
Tensione di comando
24 V 60 Hz
Note
In caso di rifasamento centralizzato, alla rete saranno collegati dei banchi di condensatori multi-livello secondo necessità. Fra i condensatori possono scorrere correnti transitorie fino a 180 × Ie.
I condensatori sono pre-caricati tramite contatti ausiliari anticipati e dotati di resistenze a filo che riducono la corrente di spunto. Pertanto, i contatti elettrici si chiudono in ritardo, apportando corrente continua. In virtù dei loro contatti speciali, i contattori per i condensatori sono privi di saldature in caso di picchi di corrente di spunto.
In virtù dei loro contatti speciali, i contattori per i condensatori sono privi di saldature in caso di picchi di corrente di spunto fino a 180 × le.
I condensatori sono pre-caricati tramite contatti ausiliari anticipati e dotati di resistenze a filo che riducono la corrente di spunto. Pertanto, i contatti elettrici si chiudono in ritardo, apportando corrente continua. In virtù dei loro contatti speciali, i contattori per i condensatori sono privi di saldature in caso di picchi di corrente di spunto.
In virtù dei loro contatti speciali, i contattori per i condensatori sono privi di saldature in caso di picchi di corrente di spunto fino a 180 × le.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Posizione di montaggio
Grado di protezione
IP00
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Altitudine
max. 2000 mm
Pesi Apparecchio di basecomandato in AC
1.171 kg
Sezioni di collegamento conduttori principaliRigido
1 x (2.5 - 16) mm2
Sezioni di collegamento conduttori principaliFlessibile con puntalino
1 x (2.5 - 35) mm2
Sezioni di collegamento conduttori principaliFlessibile
1 x (16 - 50) mm2
Sezioni di collegamento conduttori principaliA filo unico o a trefoli
12 - 2 AWG
Sezioni di collegamento conduttori principaliNastro [Numero lamelle x ampiezza x spessore ]
1 x (6 x 9 x 0.8) mm
Rifasamento centralizzato
Potenza nominale dei condensatori trifase AC-6b, 50-60 Hza giorno230 V [Q]
20 kvar
Potenza nominale dei condensatori trifase AC-6b, 50-60 Hza giorno400 V [Q]
33.3 kvar
Potenza nominale dei condensatori trifase AC-6b, 50-60 Hza giorno525 V [Q]
40 kvar
Potenza nominale dei condensatori trifase AC-6b, 50-60 Hza giorno690 V [Q]
55 kvar
Corrente d'impiego nominale Iedi condensatori trifasea giorno230 V [Ie]
50 A
Corrente d'impiego nominale Iedi condensatori trifasea giorno400 V [Ie]
50 A
Corrente d'impiego nominale Iedi condensatori trifasea giorno525 V [Ie]
50 A
Corrente d'impiego nominale Iedi condensatori trifasea giorno690 V [Ie]
50 A
Corrente d'impiego nominale Iedi condensatori trifasedi condensatori trifase in custodia [Ie]230 V [Ie]
45 A
Corrente d'impiego nominale Iedi condensatori trifasedi condensatori trifase in custodia [Ie]400 V [Ie]
45 A
Corrente d'impiego nominale Iedi condensatori trifasedi condensatori trifase in custodia [Ie]525 V [Ie]
45 A
Corrente d'impiego nominale Iedi condensatori trifasedi condensatori trifase in custodia [Ie]690 V [Ie]
45 A
Potere d'inserzione (valore di cresta i) senza attenuazione
180 x Ie
Durata dell'apparecchio [Manovre]
0.15 x 106
Massima frequenza di manovraMax. frequenza di manovra [man/h]
120 man/h
Sistema elettromagnetico
Sicurezza di tensionecomandato in AC [Eccitazione]
0.8 - 1.15 x Uc
Sicurezza di tensioneTensione di diseccitazione con comando AC [Disinserzione]
0.3 - 0.6 x Uc
Potenza assorbita della bobina a freddo e con 1.0 x US50 Hz [Inserzione]
45 VA
Potenza assorbita della bobina a freddo e con 1.0 x US50 Hz [Ritenuta]
1.5 VA
Potenza assorbita della bobina a freddo e con 1.0 x US50 Hz [Ritenuta]
4.1 W
Potenza assorbita della bobina a freddo e con 1.0 x US60 Hz [Inserzione]
45 VA
Potenza assorbita della bobina a freddo e con 1.0 x US60 Hz [Ritenuta]
1.5 VA
Potenza assorbita della bobina a freddo e con 1.0 x US60 Hz [Ritenuta]
4.1 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di chiusuraTempi di commutazione circuiti principali comando in AC tempo di chiusura min.
50 ms
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di aperturaTempi di commutazione circuiti principali comando in AC tempo di apertura min.
40 ms
Durata dell'arco
10 ms
Perdite ohmiche (3 o 4 poli)
a giornocon Iesecondo AC-3/400 V
10.3 W
con Iesecondo AC-3/400 V
10.3 W
Impedenza per polo
1.86 mΩ
Compatibilità elettromagnetica (EMC)
Interferenza emessa
secondo EN 60947-1
Immunità ai disturbi
secondo EN 60947-1
Dati di potenza approvati
Special Purpose RatingsCapacitor Switching240V 60Hz trifase
48 A
Special Purpose RatingsCapacitor Switching240V 60Hz trifase
20 kVar
Special Purpose RatingsCapacitor Switching480V 60Hz trifase
48 A
Special Purpose RatingsCapacitor Switching480V 60Hz trifase
40 kVar
Special Purpose RatingsCapacitor Switching600V 60Hz trifase
48 A
Special Purpose RatingsCapacitor Switching600V 60Hz trifase
50 kVar
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
50 A
Dissipazione per polo, in funzione della corrente [Pvid]
4.56 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
13.5 W
Dissipazione statica, indipendente dalla corrente [Pvs]
4.1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Low-voltage industrial components (EG000017) / Capacitor contactor (EC001079)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Capacitor contactor ([email protected] [AGZ569012])
Rated control supply voltage Us at AC 50HZ
0 - 0 V
Rated control supply voltage Us at AC 60HZ
24 - 24 V
Rated control supply voltage Us at DC
0 - 0 V
Voltage type for actuating
AC
Number of auxiliary contacts as normally open contact
1
Number of auxiliary contacts as normally closed contact
0
Type of electrical connection of main circuit
Screw connection
Number of main contacts as normally open contact
3
Number of normally closed contacts as main contact
0
Rated blind power at 400 V, 50 Hz
33.3 kvar
Dimensioni
Contattori per condensatori con resistenza in serie
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILK33-10(24V60HZ) XTCC033D10B6 294047 IT_294047.pdf | 330 Kbytes |
|
