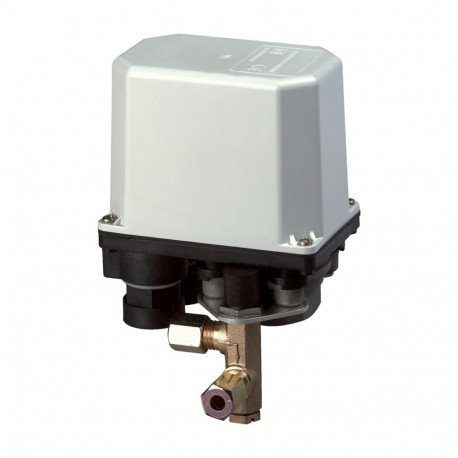

MCSN11-V 033949 EATON ELECTRIC Pressostato, 3p, 15bar, valvola limitatrice Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MCSN11-V 033949 EATON ELECTRIC Pressostato, 3p, 15bar, valvola limitatrice

MCSN11-V

033949

EATON-MOELLER

Pressostato, 3p, 15bar, valvola limitatrice

Maggiori dettagli


apparecchi elettrici a bassa tensione > Interruttore a pressione

Interruttori di posizione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $150.77
Prezzo unitario: $150.77

Quantità Prezzo
1+$150.77
2+$133.37
3+$128.79
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Pressostato, 3p, 15bar, valvola limitatrice
IEC EN 60947-5-1, IP65, controllo della pressione di mezzi liquidi e gassosi, per esempio aria compressa, per l'azionamento di carichi, pressione di disinserzione/inserzione regolabile separatamente, con valvola di sicurezza per raccordo ermetico 6 mm

Programma di fornitura

Nota sull'uso
Questo prodotto è conforme alla Direttiva Bassa Tensione 2014/35/EG e alla Direttiva CEM 2014/30/EG e soddisfa i requisiti della normativa EN 60947-5-1. Questo prodotto non soddisfa i requisiti normativi dell'industria ferroviaria e rotabile e deve pertanto essere testato separatamente per l'applicazione specifica.
Assortimento
Pressostati con contatto principale
Grado di protezione
IP65
Poli
a 3 poli
Pressione di disinserzione/inserzione:
regolabile separatamente.
Possono essere regolati tutti i punti d'inserzione che si trovano all'interno della superficie verde del diagramma.

Min. differenza di commutazione: 1.4 bar

Esempio:

Pressione di disinserzione 8.5 bar

Pressione d'inserzione 4.5 bar

Con valvola limitatrice
per raccordo ermetico 6 mm
Max pressione di esercizio
15 bar
Note

Equipaggiamento:

  • Completo di calotte coprimorsetti
  • 1 morsetto per conduttore di protezione isolato
  • 1 morsetto isolato di neutro
  • 2 entrate cavi sfondabili per M20, senza collegamento a vite
  • IP65 con pressacavo V-M20
  • Flangia del tubo di mandata R ½”
  • su richiesta: flangia del tubo di mandata R ¼”
  • Membrana in neoprene

R ¼” corrisponde a G ¼

R ½” corrisponde a G ½ secondo ISO 228-1

Per l'impiego come interruttore motore secondo IEC/EN 60947-4-1 per:

corrente trifase AC-3

Corrente monofase

Corrente continua DC-3

Per impiego come apparecchio di comando:

Regolazione in fabbrica della pressione d'inserzione e di disinserzione tramite sigla aggiuntiva ￫ 203948

Note

montato a destra con collegamento a vite per tenuta per diametri tubo di 6 mm, disponibile montato a sinistra per esigenze particolari; indicazione dell'ordine:MCSN…-VG

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-4-1
Pressione di prova
32 bar
Pressione di scoppio
90 bar
Frequenza di manovra [man/h]
≦ 1500
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - 70
Grado di protezione
IP65
Posizione di montaggio
verticale
90° in tutte le direzioni
Resistenza agli urti secondo IEC 60068-2-27 [Semionda 20 ms]
> 10 g
Resistenza alle vibrazioni secondo IEC 60068-2-6 [Ampiezza 1 mm]
36 Hz
Durata [Cicli ]
0.5 x 106
Sezioni di collegamentoRigido
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
Sezioni di collegamentoFlessibile con puntalino secondo DIN 46228
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Morsetti di collegamento
Morsetto piatto con rondella di bloccaggio
Vite di collegamento
M4
Coppia di serraggio della vite di collegamento
1.2 Nm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Max. dispositivo di protezione contro cortocircuitosenza fusibile
PKZM0-20 Tipo
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
20 A
Tipo di assegnazione
1
Corrente nominale di corto circuito [Iq (= corrente r)]
1 kA
AC-3Corrente nominale d'impiego230 V
15 A
AC-3Corrente nominale d'impiego400 V
11.5 A
AC-3Potenza nominale d'impiego P230 V
4 kW
AC-3Potenza nominale d'impiego P400 V
5.5 kW
DC-3Corrente nominale d'impiego24 V
16 A
DC-3Corrente nominale d'impiego110 V
12.5 A
DC-3Corrente nominale d'impiego250 V
2 A
Frequenza nominale [f]
50 Hz
Impedenza per polo
1.68 mΩ

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Pressostato (EC000243)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Monitoraggio (Tecnica Commutazione A Bassa Tensione) / Interruttore di pressione (ecl@ss13-27-37-18-14 [AKF108019])
Adatto come dispositivo di sorveglianza
Si
Adatto come regolatore a 2 punti
Si
Adatto come limitatore
No
Pressione di lavoro massima
15000 hPa
Pressione di attivazione
0 - 9.4 bar
Impostazione iniziale
0 - 0 hPa
Pressione di disattivazione
0 - 11 bar
Impostazione finale
0 - 0 hPa
Differenza commutazione-Pressione
0 bar
Max. pressione di prova
bar
Pressione di scoppio
bar
Temperatura media
25 - 80 °C
Collegamento
Filettatura interna cilindrica BSPP-G (ISO 228-1)
Dimensione filettatura
1/2 pollice
Tensione d’esercizio nominale ue per AC 50 Hz
0 - 400 V
Tensione d’esercizio nominale ue per AC 60 Hz
0 - 400 V
Tensione d’esercizio nominale ue per DC
0 - 250 V
Valore iniziale intervallo di misura pressione
0 Pa
Valore finale dell'intervallo di misura pressione
0 Pa
Potenza d’esercizio nominale per AC-3, 400 V
5.5 kW
Potere di interruzione AC-3, 240 V
15 kA
Corrente d’esercizio nominale ie per AC-1, 400 V
0 A
Corrente d’esercizio nominale ie per AC-3, 400 V
11.5 A
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, di scambio
0
Esecuzione del collegamento elettrico
Raccordo a vite
Numero di contatti principali, normalmente chiusi
3
Numero di contatti principali, normalmente aperti
0
Intervallo di corrente regolabile
0 - 0 A
Con azionamento manuale
No
Con interruttore on/off manuale
No
Esecuzione elettronica
No
Con display
No
Antideflagrante
No
Grado di protezione (IP)
IP65
Tipo di protezione (NEMA)
Altro
Altezza
111 mm
Larghezza
60 mm
Diametro
0 mm
Profondità
96 mm
