> EATON - MOELLER>Scatole isolanti>STB-M25F 224558 0001706011 ELECTRIC Collegamento a vite a compensazione della pressione, M25, IP56
Prodotto precedente Prodotto successivo

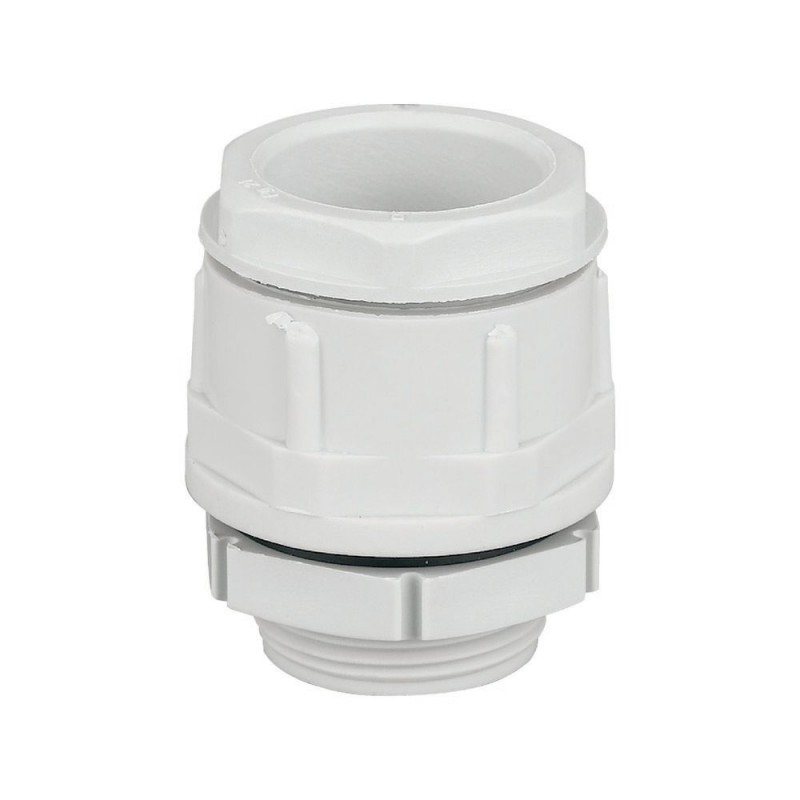

STB-M25F 224558 0001706011 EATON ELECTRIC Collegamento a vite a compensazione della pressione, M25, IP56 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STB-M25F 224558 0001706011 EATON ELECTRIC Collegamento a vite a compensazione della pressione, M25, IP56

STB-M25F

224558

0001706011

EATON-MOELLER

Collegamento a vite a compensazione della pressione, M25, IP56

Accessorio di montaggio

Raccordo di ventilazione filettato M25, grado di protezione IP56, RAL 7035, permeabile all'aria, non permeabile alla polvere, montaggio sotto o sul lato della custodia, per evitare la formazione di condensa, ingresso cavi = M25, dimensioni di perforazione = 25,5 mm

Maggiori dettagli


sistemi di introduzione per cavi/conduttori > Pressacavo

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Collegamento a vite a compensazione della pressione, M25, IP56
Collegamento a vite aerazione M25, grado di protezione IP56, RAL 7035, consente il passaggio dell'aria, non consente il passaggio della polvere, applicazione sotto o sul lato della custodia, per evitare la formazione di acqua di condensa, entrata cavi=M25, diametro foro=25.5mm

Programma di fornitura

accessori
Bocchettoni di aerazione
Descrizione
Consente il passaggio dell'aria, ma non della polvere
applicazione sotto o sul lato della custodia
Funzione
per evitare la formazione di acqua di condensa
Materiale
poliammide rinforzato con fibra di vetro
esente da alogeni
con protezione antifiamma, autoestinguente
Entrata cavi
M25
Diametro foro
25,5 mm
Colore
RAL 7035
Grado di protezione
IP56, montaggio solo sotto o sul lato della custodia
utilizzo con
CS-...
Ci…
EW…
XVTL
xEnergy

Dati tecnici

Generalità
Grado di protezione
IP56, montaggio solo sotto o sul lato della custodia
Materiale
Materiale
poliammide rinforzato con fibra di vetro
esente da alogeni
con protezione antifiamma, autoestinguente
Colore
RAL 7035
Resistente alla temperatura
-40 °C - 100 °C, per breve tempo fino a ca. 150 °C
Resistenza chimica
Resistente a: acetone, benzina, benzolo, olio diesel, grassi, oli, solventi per colori e vernici
Pericolo di fessure per tensione
basso
Resistenza alla fiamma
Verifica filamento incandescente 750 °C secondo EN 60695-2-11

Dati tecnici secondo ETIM 7.0

sistemi di introduzione per cavi/conduttori (EG000009) / premistoppa (EC000441)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Connection devices / Screwed cable gland (electr.) ([email protected] [AFR797003])
tipo di filettatura
metrico
dimensione nominale della filettatura metrica/PG
25
dimensione nominale della filettatura in pollici NPT/filettatura gas
altri
passo della filettatura
1.5 mm
lunghezza della filettatura
10 mm
apertura di chiave
29 mm
misura angolare dell'esagono
0 mm
per diametro cavo
9 - 12 mm
materiale
plastica
qualità del materiale
poliammide
superficie
non trattato
senza alogeni
sì
rinforzato con fibra di vetro
no
grado di protezione (IP)
IP56
antiurto
sì
colore
grigio luce
numero RAL
7035
protezione contro la piegatura
no
con controdado
no
innesto a scatto in apertura
no
esecuzione
diritto
inserto di tenuta multiplo
sì
raccordo a vite cavo piatto
no
scarico di trazione
no
tipo di guarnizione
guarnizione anulare ritagliabile
raccordo a vite divisibile
no
temperatura di impiego
-40 - 100
esecuzione antideflagrante testata
no
per zona antideflagrante gas
senza
per zona antideflagrante polvere
senza
per cavi comprovati
no
esecuzione EMC
no
schermato
no

Dimensioni

4610DIM-24

ETIM for 224558 Sistemi di introduzione per cavi/conduttori (EC000441)
Caratteristica Valore
tipo di filettatura (EF001758) metrico
dimensione nominale della filettatura metrica/PG (EF007839) 25
dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) altro
passo della filettatura (EF003712) 1.5 mm
lunghezza della filettatura (EF000368) 10 mm
apertura di chiave (EF000177) 29 mm
misura angolare dell'esagono (EF005268) 0 mm
adatto per diametro cavo (EF005466) 9 mm
materiale (EF002169) materiale sintetico
qualità del materiale (EF001257) poliammide (PA)
protezione della superfice (EF000139) non trattato
senza alogeni (EF000025) Sì
rinforzato con fibra di vetro (EF001210) No
antiurto (EF000084) Sì
numero RAL (EF000116) 7035
protezione contro la piegatura (EF000734) No
con controdado (EF005049) No
con arresto nell'apertura (EF012547) No
versione (EF000010) diritto
inserto di tenuta multiplo (EF005004) Sì
raccordo a vite cavo piatto (EF004685) No
scarico di trazione (EF000878) No
tipo di guarnizione (EF001217) guarnizione anulare ritagliabile
raccordo a vite divisibile (EF005337) No
temperatura di impiego (EF001742) -40 °C
versione antideflagrante testata (EF004191) No
per zona antideflagrante gas (EF005728) senza
per zona antideflagrante polvere (EF008404) senza
per cavi armati (EF012184) No
versione EMC (EF001062) No
schermato (EF000881) No
con compensazione di pressione (EF024919) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STB-M25F 0001706011 224558 IT_224558.pdf 175 Kbytes STB-M25F 0001706011 224558 IT_224558.pdf
