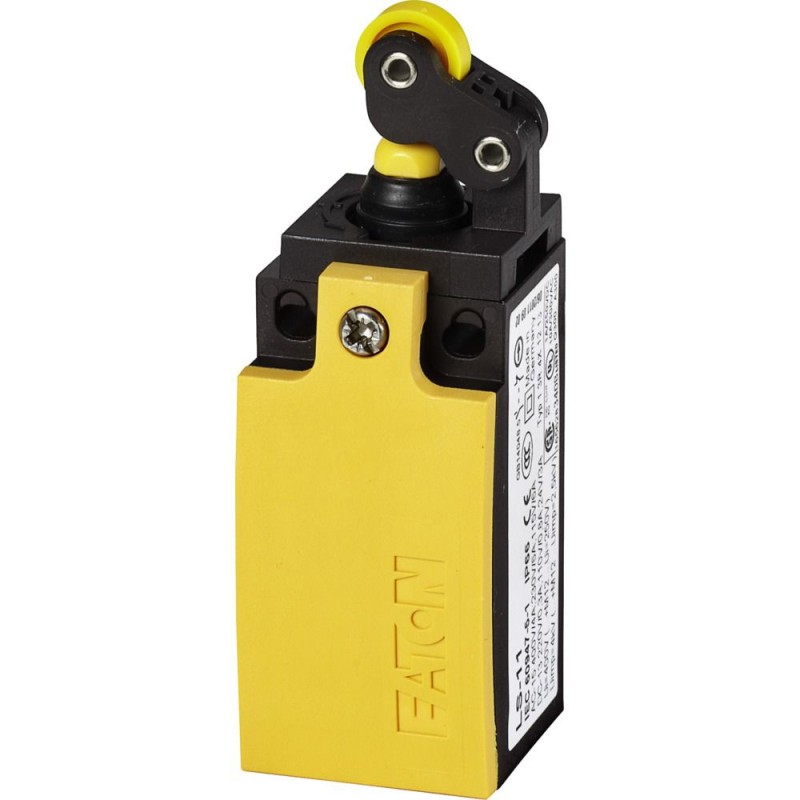

LS-S11D/LS 106794 Y7-106794 EATON ELECTRIC Interruttore di posizione, 1NA+1NC, leva a rotella corta
LS-S11D/LS
106794
Y7-106794
EATON-MOELLER
Interruttore di posizione, 1NA+1NC, leva a rotella corta
Interruttore di posizione in plastica 1 leva a rotella corta NO + 1 NC
Interruttore di posizione, leva a rotella, apparecchio completo, 1 contatto NA, 1 contatto NC, Morsetto a bullone, Giallo, materiale isolante, -25 - +70 °C, corta
Interruttore di posizione, Funzione base: Interruttori di posizione, Interruttori di posizione di sicurezza, Riferimento gruppo componenti: LS(M)-..., Gamma prodotti: Leva a rotella, Grado di protezione: IP66, IP67, Caratteristiche: Unità completa, Temperatura ambiente: -25 - +70 °C, Descrizione: Cortocircuito, Contatti NA = Normalmente aperto: 1 NA, Contatti NA = Normalmente chiuso: 1 NC, Note: = funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947-5-1, Apertura positiva (ZW): sì, Colore del coperchio della custodia: Giallo, Custodia: Materiale isolante, Tipo di collegamento: Morsetto a vite, Norme: IEC/EN 60947
sensori > Interruttore
Interruttori di posizione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Interruttore di posizione, leva a rotella, apparecchio completo, 1 contatto NA, 1 contatto NC, Morsetto a bullone, Giallo, materiale isolante, -25 - +70 °C, corta
Interruttore di posizione, Rilevatore tipo: LS(M)-…, Assortimento: leva a rotella, Grado di protezione: IP66, IP67, Accessori: apparecchio completo, Temperatura ambiente: -25 - +70 °C, Descrizione: corta, Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Apertura positiva (ZW): Sì, Colore Coperchio custodia: Giallo, Custodie: materiale isolante, Tipo di collegamento: Morsetto a bullone, Conformità alle norme: IEC/EN 60947
Programma di fornitura
Funzione di base
interruttore di posizione
Interruttori di posizione di sicurezza
Interruttori di posizione di sicurezza
Rilevatore tipo
LS(M)-…
Assortimento
leva a rotella
Grado di protezione
IP66, IP67
Accessori
apparecchio completo
Temperatura ambiente
-25 - +70 °C
Descrizione
corta
Equipaggiamento contatti
NA = norm. aperto
1 contatto NA
NC = norm. chiuso
1 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1Apertura positiva (ZW)
Sì
Colore
Coperchio custodia
Giallo
Custodie
materiale isolante
Tipo di collegamento
Morsetto a bullone
Note
La testa motrice è ruotabile di 90° per permettere l'adattamento alla direzione di avviamento preimpostata.
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947
Idoneità ai climi
Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +70 °C
Posizione di montaggio
facoltativa
Grado di protezione
IP66, IP67
Sezioni di collegamentoRigido
1 x (0.5 - 2.5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.5 - 1.5) mm2
Precisione di riproducibilità
0.15 mm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Corrente nominale d'impiego [Ie]AC-1524 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Corrente nominale d'impiego [Ie]DC-1324 V [Ie]
3 A
Corrente nominale d'impiego [Ie]DC-13110 V [Ie]
0.6 A
Corrente nominale d'impiego [Ie]DC-13220 V [Ie]
0.3 A
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
< 10-7, < 1 interruzione su 107manovre Frequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
< 10-6, <1 interruzione su 106manovre Frequenza d'errore
Frequenza di rete
max. 400 Hz
Resistenza al cortocircuito secondo IEC/EN 60947-5-1Max fusibile
6 A gG/gL
Corrente di cortocircuito limitata
1 kA
Valori meccanici
Durata meccanica [Manovre]
8 x 106
Resistenza (urto sinusoidale 20 ms)Contatto a movimento lento
25 g
Frequenza di manovra [man/h]
≦ 6000
Azionamento
meccanicoForza di azionamento inizio/fine corsa
1,0/8,0 NET
meccanicoCoppia di azionamento
0.2 Nm
meccanicoMax. velocità di avvicinamento per camme a norme DIN
1 m/s
meccanicoNote
con angolo di avviamento α = 30°/45°
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
6 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.17 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Sensors (EG000026) / Interruttore finecorsa (EC000030)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Dispositivo Di Sicurez. Interruttore Di Posizione / Dispositivo di sicurez. interut. pos. singola. (ecl@ss13-27-27-26-01 [AKE640018])
Larghezza del sensore
mm
Diametro del sensore
0 mm
Altezza del sensore
61 mm
Lunghezza del sensore
33.5 mm
Corrente d’esercizio nominale Ie per AC-15, 24 V
6 A
Corrente d’esercizio nominale Ie per AC-15, 125 V
6 A
Corrente d’esercizio nominale Ie per AC-15, 230 V
6 A
Corrente d’esercizio nominale Ie per DC-13, 24 V
3 A
Corrente d’esercizio nominale Ie per DC-13, 125 V
0.8 A
Corrente d’esercizio nominale Ie per DC-13, 230 V
0.3 A
Funzione di commutazione
Organo di comando lento
Funzione di commutazione con bloccaggio a scatto
No
Uscita elettronica
No
Apertura forzata
Si
Numero di contatti ausiliari di sicurezza
1
Numero di contatti di riposo
1
Numero di contatti di chiusura
1
Numero di contatti invertitori
0
Tipo di interfaccia/connessione
Senza
Esecuzione dell’interfaccia per comunicazione sicura
Senza
Forma della scatola
Blocco
Materiale del corpo
Plastica
Rivestimento scatola
Altro
Tipologia di azionamento
Leva a rotella
Allineamento dell’elemento di azionamento
Altro
Esecuzione del collegamento elettrico
Inserimento cavo metrico
Con indicatore di stato
No
Adatto per funzioni di sicurezza
Si
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Temperatura ambiente durante il funzionamento
-25 - 70 °C
Grado di protezione (IP)
IP66/IP67
Tipo di protezione (NEMA)
Altro
Approvazioni
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13
| Caratteristica | Valore |
|---|---|
| larghezza del sensore (EF007094) | 31 mm |
| diametro del sensore (EF007111) | 0 mm |
| altezza del sensore (EF007283) | 61 mm |
| lunghezza del sensore (EF007334) | 33.5 mm |
| corrente d'esercizio nominale Ie per AC-15, 24 V (EF007084) | 6 A |
| corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) | 6 A |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 6 A |
| corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) | 3 A |
| corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) | 0.8 A |
| corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) | 0.3 A |
| funzione di commutazione (EF000189) | organo di comando lento |
| funzione di commutazione a bloccaggio (EF007447) | No |
| uscita elettronica (EF006987) | No |
| apertura forzata (EF006694) | Sì |
| numero di contatti ausiliari di sicurezza (EF006940) | 1 |
| numero di contatti di riposo (EF008255) | 1 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| tipo di interfaccia (EF006977) | senza |
| tipo di interfaccia per comunicazione sicura (EF003956) | senza |
| forma di costruzione della scatola (EF004008) | cubo |
| materiale della scatola (EF001596) | materiale sintetico |
| rivestimento scatola (EF001601) | altro |
| tipo di elemento di azionamento (EF006976) | leva a rotella |
| allineamento dell'elemento di azionamento (EF008793) | altro |
| tipo di collegamento elettrico (EF003961) | inserimento cavo (metrico) |
| con indicatore di stato (EF001602) | No |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| grado di protezione (IP) (EF005474) | IP66/IP67 |
| indice di protezione (NEMA) (EF011959) | altro |
