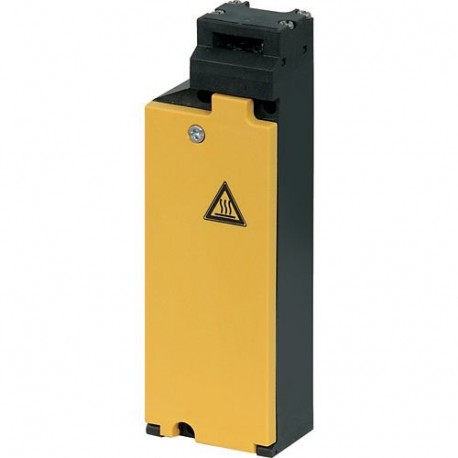

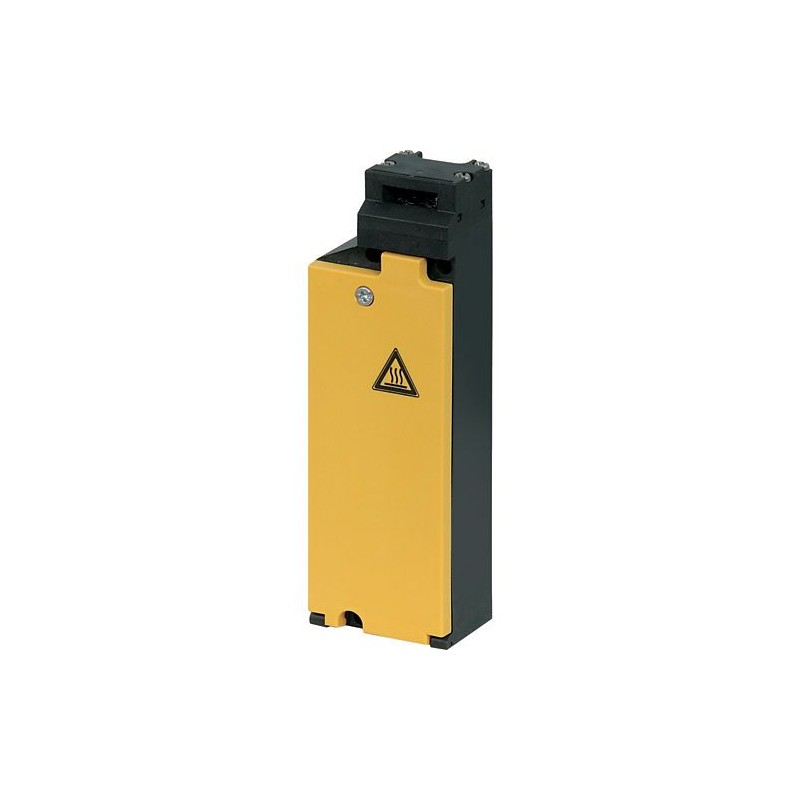

LS-S11-120AFT-ZBZ/X 106825 LS-S11-120AFT-ZBZ-X EATON ELECTRIC Interruttore di posizione, 1NA+1NC, bbase, int..

LS-S11-120AFT-ZBZ/X

106825

LS-S11-120AFT-ZBZ-X

EATON-MOELLER

Interruttore di posizione, 1NA+1NC, bbase, interblocco a molla

Interruttore di posizione di sicurezza 1 NO + 1 NC Interblocco by

Maggiori dettagli


sensori > Interruttore

Interruttori di posizione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $186.35
Prezzo unitario: $186.35

Quantità Prezzo
1+$186.35
2+$175.01
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Interruttore di posizione, 1NA+1NC, bbase, interblocco a molla
Interruttore di posizione, Funzione di base: interruttore di posizione, Interruttori di posizione di sicurezza, Rilevatore tipo: LS…ZBZ/X, Assortimento: Apparecchi base con interblocco a molla (funzionamento in diseccitazione), Grado di protezione: IP65, Accessori: Apparecchio base, espandibile, Temperatura ambiente: -25 - +40 °C, Descrizione: con sorveglianza interblocco, con dispositivo ausiliario di sblocco, Controllo della posizione della porta: permanente, Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Tensione nominale di azionamento, comando a magnete: Us= 120 V 50/60 Hz V, Custodie: materiale isolante, Tipo di collegamento: Morsetto a bullone, Conformità alle norme: IEC/EN 60947

Programma di fornitura

Funzione di base
interruttore di posizione
Interruttori di posizione di sicurezza
Rilevatore tipo
LS…ZBZ/X
Assortimento
Apparecchi base con interblocco a molla (funzionamento in diseccitazione)
Grado di protezione
IP65
Accessori
Apparecchio base, espandibile
Temperatura ambiente
-25 - +40 °C
Descrizione
con sorveglianza interblocco
con dispositivo ausiliario di sblocco
Controllo della posizione della porta: permanente
Marchio di controllo
0000SPC-471
Equipaggiamento contatti
NA = norm. aperto
1 contatto NA
NC = norm. chiuso
1 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Simbolo circuitale
131S022
Tensione nominale di azionamento, comando a magnete [Us]
120 V 50/60 Hz V
Custodie
materiale isolante
Tipo di collegamento
Morsetto a bullone
Note
Non utilizzare l'interruttore come arresto meccanico.
La testina di azionamento è ruotabile di 90 senza bisogno di utensili per adattarla meglio al piano di azionamento prestabilito.
In caso di attuatore inserito, il contatto NA è aperto ed il contatto NC è chiuso.
Per il grado di protezione IP65 utilizzare pressacavi V-M20 (206910) con max 9 mm di filettatura di raccordo.
In caso di mancanza di tensione (per es. durante la messa in servizio) l'apparecchio può essere sbloccato con cacciavite. Sigillare lo sbloccaggio ausiliario! Istruzioni di montaggio IL 05208005Z

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
Idoneità ai climi
Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +40 °C
Posizione di montaggio
facoltativa
Grado di protezione
IP65
Sezioni di collegamentoRigido
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
Sezioni di collegamentoFlessibile con puntalino
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mm2
Vite di collegamento
PH1
Coppia di serraggio vite di collegamento
0.9 Nm
Precisione di riproducibilità
0.02 mm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Corrente nominale d'impiego [Ie]AC-1524 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
6 A
Corrente nominale d'impiego [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Corrente nominale d'impiego [Ie]DC-1324 V [Ie]
3 A
Corrente nominale d'impiego [Ie]DC-13110 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC-13220 V [Ie]
0.3 A
Frequenza di rete
max. 400 Hz
Resistenza al cortocircuito secondo IEC/EN 60947-5-1Max fusibile
6 A gG/gL
Corrente di cortocircuito limitata
1 kA
Valori meccanici
Durata meccanica [Manovre]
1 x 106
Resistenza (urto sinusoidale 20 ms)Contatto a movimento lento
10 g
Frequenza di manovra [man/h]
≦ 800
Azionamento
meccanicoForza di azionamento inizio/fine corsa
25/15 (inserire/estrarre) NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XG, XW, XNG
1700 NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XWA, XFG, XF
1600 NET
meccanicoForza di tenuta meccanica a norma GS-ET-19 (04/2004)XNW
1200 NET
ElettromeccanicoPer magnetePotenza assorbitaa 120 V AC
8 VA
ElettromeccanicoPer magnetePotenza assorbitaa 230 V AC
11 VA
ElettromeccanicoPer magnetePotenza assorbitaa 24 V DC
8 W
ElettromeccanicoSicurezza di tensione
0.85 - 1.1 x Us
ElettromeccanicoServizio continuativo
100 % durata di inserzione

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
6 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.13 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / interruttore a posizione singola (EC000030)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Commutatore Di Posizione Meccanico / Commutatore di posizione singolo ([email protected] [AGZ382015])
larghezza del sensore
60 mm
diametro del sensore
0 mm
altezza del sensore
173 mm
lunghezza del sensore
39 mm
corrente d’esercizio nominale Ie per AC-15, 24 V
6 A
corrente d’esercizio nominale Ie per AC-15, 125 V
6 A
corrente d’esercizio nominale Ie per AC-15, 230 V
6 A
corrente d’esercizio nominale Ie per DC-13, 24 V
3 A
corrente d’esercizio nominale Ie per DC-13, 125 V
0.8 A
corrente d’esercizio nominale Ie per DC-13, 230 V
0.3 A
funzione di commutazione
organo di comando lento
funzione di commutazione con bloccaggio a scatto
no
uscita elettronica
no
apertura forzata
sì
numero di contatti ausiliari di sicurezza
1
numero di contatti di riposo
1
numero di contatti di chiusura
1
numero di contatti invertitori
0
tipo di interfaccia
senza
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
blocco
materiale della scatola
plastica
rivestimento scatola
altri
esecuzione dell’elemento di azionamento
altri
allineamento dell’elemento di azionamento
altri
esecuzione del collegamento elettrico
altri
con indicatore di stato
no
adatto per funzioni di sicurezza
sì
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
temperatura ambiente durante il funzionamento
25 - 70
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
13

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP65, UL/CSA Type 3R, 4X (indoor use only), 12, 13

Dimensioni

1310DIM-30

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
LS-S11-120AFT-ZBZ/X LS-S11-120AFT-ZBZ-X 106825 IT_106825.pdf 277 Kbytes LS-S11-120AFT-ZBZ/X LS-S11-120AFT-ZBZ-X 106825 IT_106825.pdf
