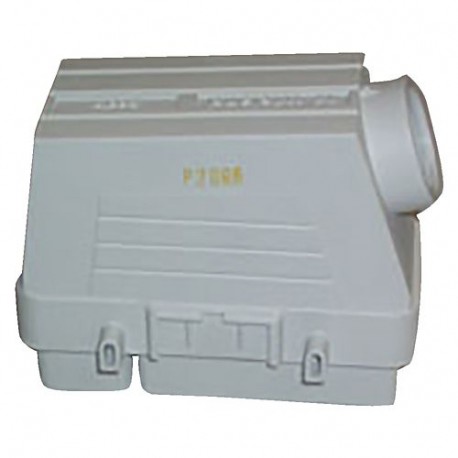

RA-C1-VP-PLM 231574 Y7-231574 EATON ELECTRIC Rapid Link 4 Connettore per RA-C1-PLF Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

RA-C1-VP-PLM 231574 Y7-231574 EATON ELECTRIC Rapid Link 4 Connettore per RA-C1-PLF

RA-C1-VP-PLM

231574

Y7-231574

EATON-MOELLER

Rapid Link 4 - Connettore per RA-C1-PLF

Collegamento rapido 4.0. Inserire il pezzo con il coperchio. Per 400 V. 24 V CC

Connettore per derivazione conduttore piatto con calotta per 400 V / 24 V DC

Spina di uscita da 400 V CA e 24 V CC per il collegamento di cavi tondi

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Avviatori Rapid Link

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $48.33
Prezzo unitario: $48.33
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series Rapid Link Accessory Flexible busbar junction
Catalog Number
231574
EAN
4015082315740
Product Length/Depth
95 mm
Product Height
77 mm
Product Width
56 mm
Product Weight
0.114 kg
Certifications
EN 60998-2-1
IEC/EN 60529
Model Code
RA-C1-VP-PLM

General

Accessory/spare part type
Connection technique
Degree of protection
IP65, according to IEC/EN 60529
Product category
Accessories
Type
Plug unit with shroud for 400 V AC/24 V DC

Ambient conditions, mechanical

Mounting position
As required

Climatic environmental conditions

Ambient operating temperature - min
-15 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C

Main circuit

Rated operational voltage (Ue) at DC - max
24 V
Rated operational voltage (Ue) at AC - max
500 V

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 231574 Apparecchi elettrici a bassa tensione (EC002498)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) tecnica di collegamento
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
RA-C1-VP-PLM Y7-231574 231574 IT_231574.pdf 109 Kbytes RA-C1-VP-PLM Y7-231574 231574 IT_231574.pdf
