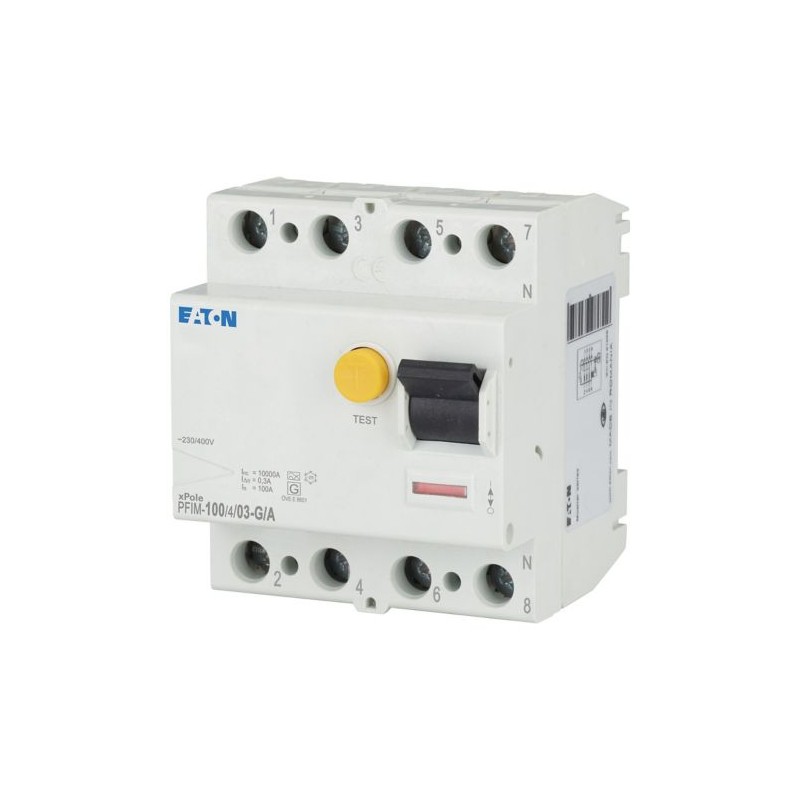

PFIM-100/4/03-G/A 102873 Y7-102873 EATON ELECTRIC Interruttore differenziale 100A 4p 300mA tipo G/A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

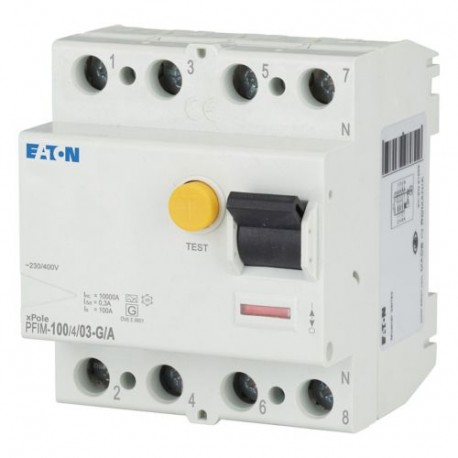

PFIM-100/4/03-G/A 102873 Y7-102873 EATON ELECTRIC Interruttore differenziale 100A 4p 300mA tipo G/A

PFIM-100/4/03-G/A

102873

Y7-102873

EATON-MOELLER

Interruttore differenziale; 100A; 4p; 300mA; tipo G/A

Int. differenziale PFIM 4P, 100A, 300mA, Tipo G/A

Eaton Moeller series xPole - Interruttore differenziale puro PFIM Tipo AC, A, U, R. PFIM, 4 p, In: 100 A, Icn: 10 kA, IΔN: 0,3 A, Tipo G/A (ÖVE E 8601), Sensibile a corrente impulsiva, Resistente alla corrente impulsiva, 3 kA

Interruttore differenziale PFIM, 4 poli, Corrente nominale a: 100 A, Resistenza nominale di cortocircuito Icn: 10 kA, Corrente nominale di guasto IΔN: 0,3 A, Tipo G/A (ÖVE E 8601), Sensibile alla corrente impulsiva, A prova di sovratensione, 3 kA, Quadri per applicazioni residenziali e commerciali

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $806.39
Prezzo unitario: $806.39
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xPole - PFIM Type AC, A, U, R RCCB
Sigla catalogo
102873
EAN
4015081027187
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
76 mm
Larghezza prodotto
70 mm
Peso prodotto
0.381 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 61008
ÖVE E 8601
Codice modello
PFIM-100/4/03-G/A

Delivery program

Applicazione
Numero di poli
Quattro poli
Tempo d'intervento
Lievemente ritardato
Valore nominale intensità di corrente
100 A
Potenza nominale di cortocircuito
10 kA
Valori nominali corrente di guasto
300 mA
Tipo di sensibilità
Sensibile a corrente impulsiva
Corrente di tenuta a impulsi
resistente alla corrente impulsiva 3 kA
Tipo
  • PFIM
  • Interruttore protettore
  • Tipo G/A (ÖVE E 8601)

Technical data - electrical

Tensione nominale
230 V AC / 400 V AC
Tensione nominale di esercizio (Ue) - max
400 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente di guasto nominale - min
0.3 A
Corrente di guasto nominale - max
0.3 A
Classificazione frequenza
50 Hz
Potere d’interruzione
100 A (max. fusibile di riserva ammissibile)
Tipo corrente di dispersione
A
Potere di chiusura e apertura nominale residuo
1000 A
Sovraccarico consentito fusibile di backup - max
80 A gG/gL
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Capacità corrente di spunto
3 kA
Intervallo circuito di prova
196 V AC - 456 V AC
Grado di inquinamento
2
Durata elettrica
4.000 operazioni

Technical data - mechanical

Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
4
Larghezza integrata (numero di unità)
70 mm (4 SU)
Profondità interna
70.5 mm
Metodo di montaggio
Guida DIN
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Grado di protezione
IP20
IP20, IP40 con custodia idonea
Morsetti (superiore e inferiore)
Morsetti aperti/di sollevamento
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Spessore materiale busbar
0,8 mm - 2 mm
Durata meccanica
20.000 operazioni
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
18.8 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Accessorio necessario
Z-HK 248432
Caratteristiche
dispositivi supplementari possibili
Interruttore differenziale puro
Dotato di:
Dispositivo di interblocco
Funzioni
tipo con ritardo breve
Caratteristiche speciali
  • La temperatura di esercizio massima è di 60 °C: A partire da 40 °C, la corrente continua massima ammissibile diminuisce di 1,2% ogni 1 °C
  • Apertura del contatto di segnale per l'installazione successiva Z-NHK 248434
Utilizzato con
PFIM
Interruttore protettore
KLV-TC-2 276240 (custodia compatta)
Z-FW/LP 248296 (Telecomando e dispositivo di commutazione automatico)
Z-RC/AK-4MU 101062 (set di coperchi di piombatura)
Tipo G/A (ÖVE E 8601)

ETIM for 102873 Disgiuntori, fusibili (EC000003)
Caratteristica Valore
numero di poli (EF001391) 4
tensione nominale (EF000228) 400 V
corrente nominale (EF000227) 100 A
corrente di guasto nominale (EF002358) 0.3 A
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
modo di montaggio (EF000003) barra DIN
tipo di corrente di guasto (EF002560) A
tipo selettivo (EF002561) No
tipo con ritardo breve (EF003604) Sì
resistenza a corto circuito (Icw) (EF002562) 10 kA
resistenza a corrente impulsiva (EF002564) 3 kA
tipo di tensione (EF000187) AC
con dispositivo di bloccaggio (EF007385) Sì
frequenza (EF005455) 50 Hz
dispositivi supplementari possibili (EF008148) Sì
grado di protezione (IP) (EF005474) IP20
numero di unità modulari (EF002950) 4
profondità di montaggio (EF000218) 70.5 mm
temperatura ambiente durante il funzionamento (EF007515) -25 °C
grado di inquinamento (EF002570) 2
sezione conduttore collegabile multifilare (EF007343) 1.5 mm²
sezione conduttore collegabile unifilare (EF007337) 1.5 mm²
codice RAL (simile) (EF003882) 7035
antideflagrante (EF004663) No
