> >>PN1-XPA 283471 0004359008 ELECTRIC Azionamento parallelo
Prodotto precedente Prodotto successivo

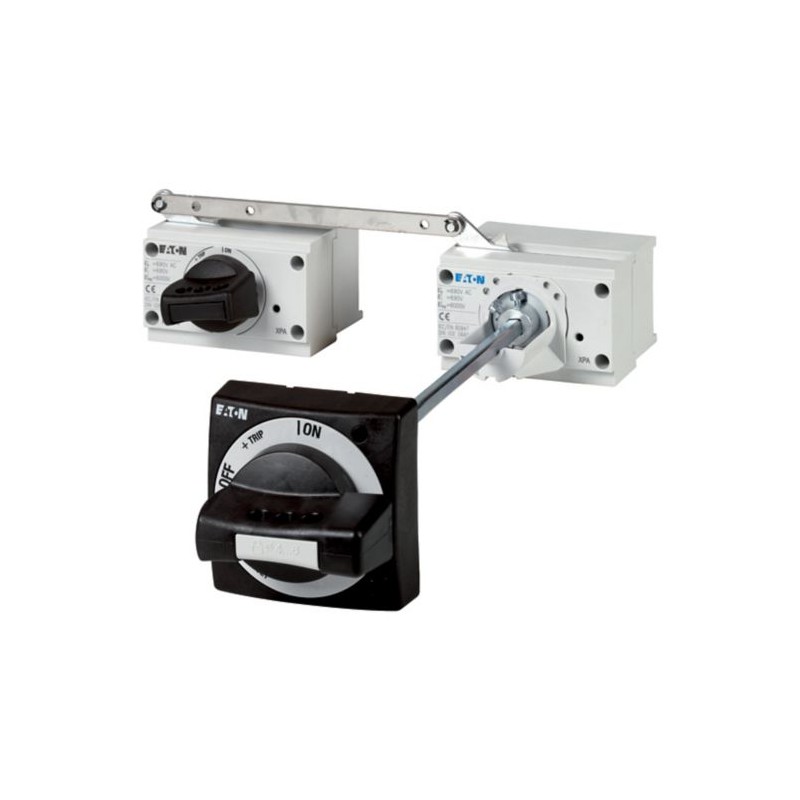

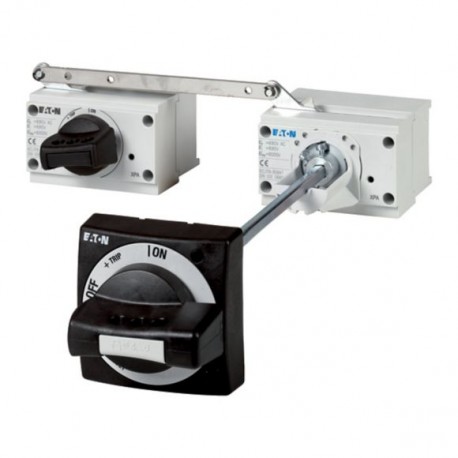

PN1-XPA 283471 0004359008 EATON ELECTRIC Azionamento parallelo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PN1-XPA 283471 0004359008 EATON ELECTRIC Azionamento parallelo

PN1-XPA

283471

0004359008

EATON-MOELLER

Azionamento parallelo

Maggiori dettagli


apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $162.87
Prezzo unitario: $162.87

Quantità Prezzo
1+$162.87
2+$162.75
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Azionamento parallelo
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: azionamento contemporaneo di 2 sezionatori di potenza PN vicini della stessa grandezza. Non approvato UL/CSA. 1 × maniglia sull'interruttore (-XD) compresa nell'ambito di fornitura. 1xmaniglia per comando rinviato e bloccoporta (-XTVD) compresa nell'ambito di fornitura. utilizzabile per: PN1(-4) + PN1(-4)

Programma di fornitura

Assortimento
Accessori
accessori
Accessori, altri
accessori
Azionamento parallelo
Norma/Approvazione
IEC
Grandezza
PN1
Descrizione
Azionamento contemporaneo di 2 sezionatori di potenza PN vicini della stessa grandezza.
Non approvato UL/CSA
utilizzo con
PN1(-4) + PN1(-4)
Note

PN1, PN2

  • 1 × maniglia sull'interruttore (-XD) compresa nell'ambito di fornitura.
  • 1 × maniglia sull'interruttore (-XTVD) compresa nell'ambito di fornitura.
Note

Necessaria prolunga (‐XV4(6)) per la maniglia per comando rinviato e blocco porta.

Non in combinazione con interblocco meccanico, cornice, azionamento laterale o a distanza.

Utilizzare come dispositivo di emergenza.

A tale scopo è necessario per la maniglia per comando rinviato e bloccoporta una manopola rossa/gialla per la commutazione, con il seguente codice d'ordine:

  • per PN1 e PN2: NZM2-XDGVR ￫ 100747
  • per PN3: NZM4-XDGVR ￫ 100774

Avviso: la chiusura a chiave di questa maniglia non può essere utilizzata.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
Si
Colore
Nero
Adatto per arresto d’emergenza
No
Con asse
No
Adatto per disgiuntore
No
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
Altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PN1-XPA 0004359008 283471 IT_283471.pdf 110 Kbytes PN1-XPA 0004359008 283471 IT_283471.pdf
