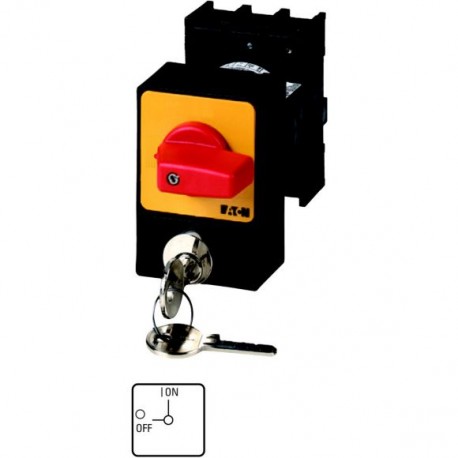

P1-32/E/SVA(S)-RT 050971 Y7-50971 EATON ELECTRIC Interruttore antipanico, A 3 poli, 32 A, Blocco con serratu.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P1-32/E/SVA(S)-RT 050971 Y7-50971 EATON ELECTRIC Interruttore antipanico, A 3 poli, 32 A, Blocco con serratu..

P1-32/E/SVA(S)-RT

050971

Y7-50971

EATON-MOELLER

Interruttore antipanico, A 3 poli, 32 A, Blocco con serratura a cilindro SVA, targhetta frontale 0-1, 90 °, permanente, da incasso, P

Interruttore antipanico 3 poli 32 A serratura cilindrica SVA Plate

Interruttore antipanico, P1, 32 A, da incasso, A 3 poli, con leva rossa e targhetta frontale gialla, Blocco con serratura a cilindro SVA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $193.42
Prezzo unitario: $193.42
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Interruttore antipanico, P1, 32 A, da incasso, A 3 poli, con leva rossa e targhetta frontale gialla, Blocco con serratura a cilindro SVA
Interruttore antipanico, Assortimento: Interruttori con dispositivo di blocco, Rilevatore tipo: P1, Funzione di arresto: Funzione di arresto d'emergenza, con leva rossa e targhetta frontale gialla, Informazioni sull'entità della fornitura: Contatto ausiliario o conduttore di neutro equipaggiabile successivamente., con 2 chiavi, A 3 poli, Interblocco: Blocco con serratura a cilindro SVA, Nota: Se la chiave viene estratta in posizione 1, l'interruttore può ancora essere disinserito, ma non può essere reinserito senza chiave., Lucchettabilità: lucchettabile in posizione 0, Grado di protezione: Frontale IP65, Forma costruttiva: da incasso, Angolo di manovra: 90 °, Caratteristica di commutazione: permanente, targhetta frontale: 0-1, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Corrente nominale ininterrotta: Iu = 32 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3

Programma di fornitura

Assortimento
Interruttori con dispositivo di blocco
Rilevatore tipo
P1
Funzione di base
Interruttore antipanico
Funzione di arresto
Funzione di arresto d'emergenza
con leva rossa e targhetta frontale gialla
Informazioni sull'entità della fornitura
Contatto ausiliario o conduttore di neutro equipaggiabile successivamente.
con 2 chiavi
Numero di poli
A 3 poli
Contatti ausiliari
0 Contatto NA
0 Contatto NC
Interblocco
Blocco con serratura a cilindro SVA
Nota
Se la chiave viene estratta in posizione 1, l'interruttore può ancora essere disinserito, ma non può essere reinserito senza chiave.
Lucchettabilità
lucchettabile in posizione 0
Grado di protezione
Frontale IP65
Forma costruttiva
da incasso
Angolo di manovra
90 °
Caratteristica di commutazione
permanente
targhetta frontale
0-1
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
15 kW
Corrente nominale ininterrotta [Iu]
32 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
15 g
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
A 3 poli
Valori meccaniciContatti ausiliari
0 Contatto NA
Valori meccaniciContatti ausiliari
0 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
32 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12A PARTIRE DA 25 % ED
2 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 40 % ED
1.6 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 60 % ED
1.3 x Ie
Resistenza al corto circuitocon fusibili portata max.
50 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
640 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
80 kA
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
320 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
260 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
300 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
290 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
250 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
1.8 W
Durata meccanica [Manovre]
>0.3 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
7.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
13 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V [P]
18.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
15 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
26.4 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
26.4 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V [Ie]
23.4 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
14.7 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
7.5 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
18.5 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
15 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
32 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
32 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori500 V [Ie]
30 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
19.8 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msCorrente nominale di impiego [Ie]
32 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
60 V
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VContatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VCorrente nominale di impiego [Ie]
25 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VCorrente nominale di impiego [Ie]
12 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VContatti
3 Numero
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x (1,5 - 6)
2 x (1,5 - 6) mm2
Flessibile con puntalino secondo DIN 46228
1 x (1 - 4)
2 x (1 - 4) mm2
Vite di collegamento
M4
Coppia di serraggio vite di collegamento
1.6 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Sezioni di collegamentoVite di collegamento
M4
Sezioni di collegamentoCoppia di serraggio
14.128 lb-in

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
32 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.8 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Sezionatore (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto (ecl@ss13-27-37-14-03 [AKF060018])
Esecuzione come interruttore principale
No
Esecuzione come interruttore di manutenzione/riparazione
No
Esecuzione come interruttore di sicurezza
No
Esecuzione come dispositivo di arresto d’emergenza
No
Esecuzione come invertitore
No
Numero di interruttori
1
Max. tensione d’esercizio nominale Ue per AC
690 V
Tensione d’esercizio nominale
690 - 690 V
Corrente nominale permanente Iu
A
Corrente nominale permanente a AC-23, 400V
A
Corrente nominale permanente per AC-21, 400 V
A
Potenza d’esercizio nominale per AC-3, 400 V
13 kW
Resistenza a corrente di breve durata Icw
0.64 kA
Potenza d’esercizio nominale per AC-23, 400V
15 kW
Potenza di interruzione a 400 V
15 kW
Corrente di corto circuito nominale condizionale Iq
80 kA
Numero di poli
3
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Azionamento a motore opzionale
No
Azionamento a motore integrato
No
Sganciatore di tensione opzionale
No
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Adatto per fissaggio a pavimento
No
Adatto per fissaggio frontale a 4 fori
Si
Adatto per fissaggio frontale centrale
No
Adatto per montaggio distributore
No
Adatto per costruzione intermedia
No
Colore dell’elemento di azionamento
Rosso
Tipologia di azionamento
Manopola corta
Bloccabile
No
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Con cablaggio preconfezionato
No
Grado di protezione (IP), lato frontale
IP65
Tipo di protezione (NEMA)
12
Larghezza
49 mm
Altezza
73 mm
Profondità
139 mm
Numero moduli DIN

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-32/E/SVA(S)-RT Y7-50971 050971 IT_050971.pdf 125 Kbytes P1-32/E/SVA(S)-RT Y7-50971 050971 IT_050971.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
