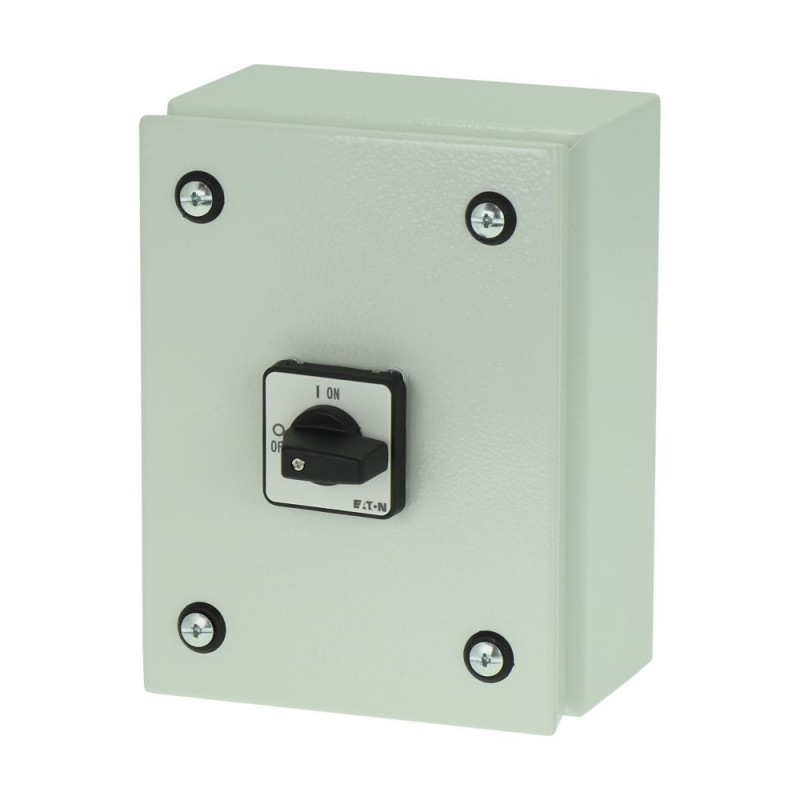

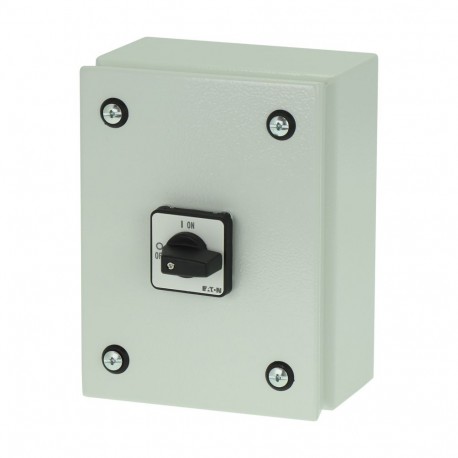

P1-40/SE1 199944 Y7-199944 EATON ELECTRIC P1-40/SE1
P1-40/SE1
199944
Y7-199944
EATON-MOELLER
P1-40/SE1
Eaton Moeller® series P1 On-Off switch, 40 A, 3 pole, surface mounting, with black thumb grip and front plate, in steel enclosure
Interruttore di accensione e spegnimento, P1, Corrente nominale ininterrotta (Iu): 40 A, Dotato di: Impugnatura nera e piastra frontale, Contatto ausiliario, Metodo di montaggio: Montaggio superficiale, Numero di vie: Tre poli, Grado di protezione: IP65
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P1 On-off switch
Sigla catalogo
199944
EAN
4015082953621
Lunghezza/profondità del prodotto
200 mm
Altezza prodotto
127 mm
Larghezza prodotto
150 mm
Peso prodotto
1.625 kg
Conformità
UKCA
CE
CE
Certificazione/i
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
IEC/EN 60947-3
IEC/EN 60204
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P1-40/SE1
Specifiche del prodotto
Categoria prodotto
Interruttore ON/OFF
Caratteristiche
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Nero
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia nera e mostrina frontale
Contatto ausiliario
Contatto ausiliario
Massima frequenza di manovra
50 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Materiale custodia
Acciaio
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente permanente nominale in AC-21, 400 V
40 A
Corrente permanente nominale in AC-23, 400 V
40 A
Corrente nominale ininterrotta (Iu)
40 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
22 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
0,64 kA
640 A, Contatti, 1 secondo
640 A, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
Maniglia corta
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
3.5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Colore maniglia Multiriga
Nero
Corrente di cortocircuito condizionale nominale (Iq)
80 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a vista
Grado di protezione
IP65
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M4, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
300.000 operazioni
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
Capacità morsetti
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x 10 mm² con morsetto a forcella
2 x 10 mm² con morsetto a forcella
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x 10 mm² con morsetto a forcella
2 x 10 mm² con morsetto a forcella
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
290 kA
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
130 kA
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Classe di protezione da corto circuito
50 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
40 A
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
40 A
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
40 A
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
40 A
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
40 A
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
40 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
40 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
40 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
20 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
30 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
30 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
17 A
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
11 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
18.5 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
15 kW
Coppia di serraggio
1,6 Nm, Morsetti a vite
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 40 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 40 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 40 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 15 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.64 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| potenza di interruzione a 400 V (EF009166) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| larghezza (EF000008) | 150 mm |
| altezza (EF000040) | 127 mm |
| profondità (EF000049) | 200 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P1-40/SE1 Y7-199944 199944 EN_227872.pdf | 1 Mbytes |
|
