> >>ZEB32-1,65/KK 136494 XTOE1P6CCSS ELECTRIC Relè termico, elettronico, 0.33-1.65A, montaggio separato
Prodotto precedente Prodotto successivo

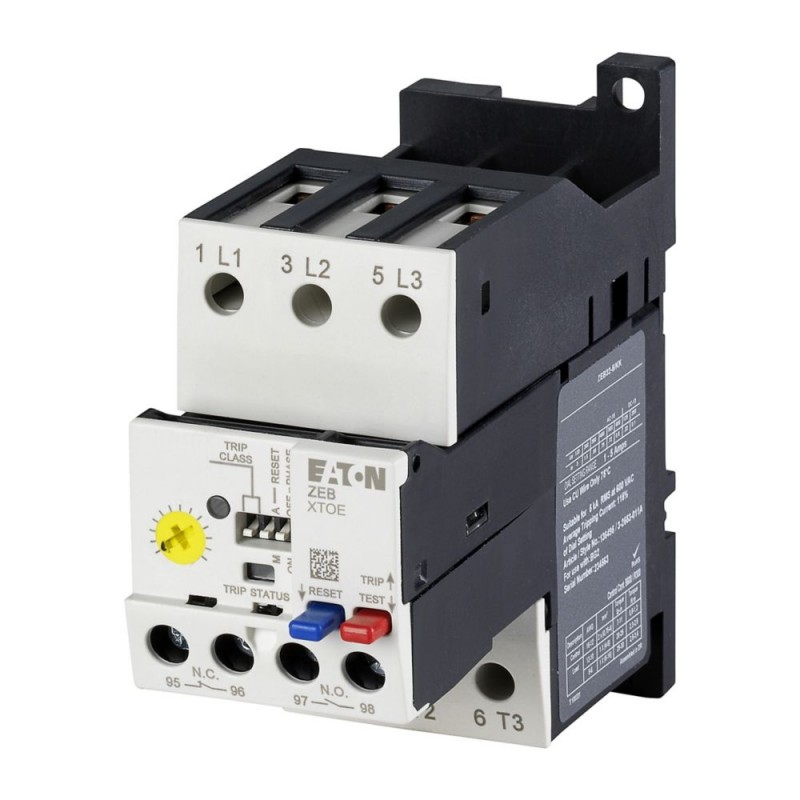

ZEB32-1,65/KK 136494 XTOE1P6CCSS EATON ELECTRIC Relè termico, elettronico, 0.33-1.65A, montaggio separato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ZEB32-1,65/KK 136494 XTOE1P6CCSS EATON ELECTRIC Relè termico, elettronico, 0.33-1.65A, montaggio separato

ZEB32-1,65/KK

136494

XTOE1P6CCSS

EATON-MOELLER

Relè termico, elettronico, 0.33-1.65A, montaggio separato

Maggiori dettagli


apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico

Interruttori di protezione motore elettronici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $202.38
Prezzo unitario: $202.38

Quantità Prezzo
1+$202.38
2+$176.44
3+$173.98
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Relè termico, elettronico, 0.33-1.65A, montaggio separato
Relè termico, Assortimento: Relè termici elettronici ZEB, Sensibilità alla mancanza fase: IEC/EN 60947, VDE 0660 parte 102, Descrizione: Pulsante di prova/off, Pulsante di reset, Reset manuale/automatico selezionabile, Protezione con avviamento in condizioni critiche (Class 10A-30), Tipo di montaggio: montaggio separato, Contatti ausiliari NA = norm. aperto: 1 NA, Contatti ausiliari NC = norm. chiuso: 1 NC, utilizzo con: DILM17, DILM25, DILM32, DILM38, DIULM17, DIULM25, DIULM32, SDAINLM30, SDAINLM45, SDAINLM55, Conformità alle norme: IEC/EN 60947,VDE 0660, UL, CSA, Grado di protezione: IP20

Programma di fornitura

Assortimento
Relè termici elettronici ZEB
Sensibilità alla mancanza fase
IEC/EN 60947, VDE 0660 parte 102
Descrizione
Pulsante di prova/off
Pulsante di reset
Reset manuale/automatico selezionabile
Protezione con avviamento in condizioni critiche (Class 10A-30)
Tipo di montaggio
montaggio separato
Controllo di contatto a terra
Controllo di contatto a terra
senza
Campo di taratura
Sganciatori termici[Ir]
0.33 - 1.65 A
schema
230S005
Contatti ausiliari
NA = norm. aperto
1 NA
NC = norm. chiuso
1 NC
utilizzo con
DILM17
DILM25
DILM32
DILM38
DIULM17
DIULM25
DIULM32
SDAINLM30
SDAINLM45
SDAINLM55
Conformità, approvazione
Protezione contro le esplosioni (secondo ATEX 94/9/CE)
II(2)GD [Ex d] [Ex e] [Ex tb]
Certificazione EG
SIRA 13 ATEX 9348X

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +65 °C
Temperatura ambienteTemperatura ambiente a giorno max.
65 °C
Temperatura ambientein custodiaTemperatura ambiente in custodia max.
65 °C
Resistenza agli urti
15
Durata dell'urto 10 ms
secondo IEC 60068-2-27 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Altitudine
max. 2000 mm
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
690 V AC
Frequenza nominale [f]
50/60 Hz
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
600 V AC
Sezionamento sicuro secondo EN 61140Tra i contatti principali stessi
600 V AC
Sezioni di collegamentoRigido
1 x 1,5 - 16 mm2
Sezioni di collegamentoA filo unico o a trefoli
1 x 14 - 4 AWG
Lunghezza di spelatura
13 mm
Circuiti di comando e ausiliari
Tensione nominale di tenuta ad impulso [Uimp]
6000 V
Categoria di sovratensione/grado di inquinamento
III/3
Sezioni di collegamentoRigido
2 x (0,75 - 4) mm2
Sezioni di collegamentoFlessibile con puntalino
2 x (0,75 - 2,5) mm2
Sezioni di collegamentoRigido o semirigido
2 x (18 - 12) AWG
Vite di collegamento
M3,5
Momento di avviamento
0,8 - 1,2 Nm
Coppia di serraggio
7 lb-in
Lunghezza di spelatura
8 mm
UtensiliCacciavite Pozidriv
2 Grandezza
UtensiliCacciavite a taglio
1 x 6 mm
Tensione nominale d'isolamento circuito ausiliario [Ui]
500 V AC
Tensione nominale d'impiego [Ue]
500 V AC
Sezionamento sicuro secondo EN 61140tra i contatti ausiliari
240 V AC
Corrente termica convenzionale [Ith]
5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA120 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA220 V 230 V 240 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA380 V 400 V 415 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA500 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC120 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC220 V 230 V 240 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC380 V 400 V 415 V [Ie]
0.9 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC500 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Corrente nominale d'impiego [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Resistenza al corto circuito senza saldatureMax fusibile
6 A gG/gL
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
B600
Contatti ausiliariPilot DutyComando in corrente continua
R300
Short Circuit Current RatingBasic RatingSCCR
1 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
6, RK5 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1.65 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.17 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0.5 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+65 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / relè di sovraccarico elettronico (EC001080)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Protezione Contro Sovraccarico / RelÌ di sovraccarico elettron. ([email protected] [AKF076014])
intervallo di corrente regolabile
0.33 - 1.65 A
tipo di montaggio
installazione singola
tipo di collegamento circuito elettrico principale
raccordo a vite
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, invertitori
0
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
classe di intervento
regolabile
tipo di tensione per l’azionamento
ad alimentazione autonoma
funzione reset automatica
sì
ingresso funzione reset
no
tasto funzione reset
sì

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; CE marking
UL File No.
E1230
UL Category Control No.
NKCR
CSA File No.
2290956
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP20, UL/CSA Type: -

Curve caratteristiche

Caratteristica
2327DIA-5

Dimensioni

2327DIM-4

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
ZEB32-1,65/KK XTOE1P6CCSS 136494 IT_136494.pdf 384 Kbytes ZEB32-1,65/KK XTOE1P6CCSS 136494 IT_136494.pdf
