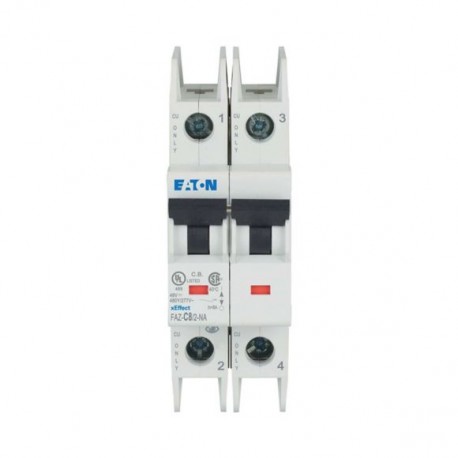

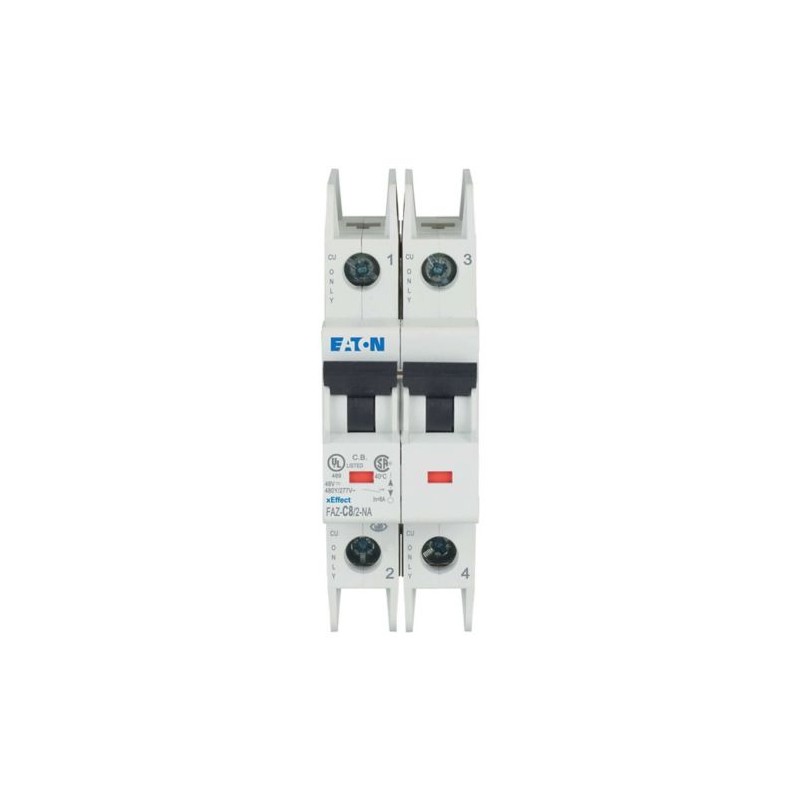

FAZ-C8/2-NA 102166 Y7-102166 EATON ELECTRIC MCB, 2P, curva C, 8A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-C8/2-NA 102166 Y7-102166 EATON ELECTRIC MCB, 2P, curva C, 8A

FAZ-C8/2-NA

102166

Y7-102166

EATON-MOELLER

MCB, 2P, curva C, 8A

Interruttore automatico internazionale FAZ-NA, 8A, 2P, curva C

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-NA, bipolare, caratteristica di intervento: C, corrente nominale In: 8 A, Apparecchiature per esportazione in Nordamerica (certificato UL)

Interruttore automatico miniaturizzato (MCB), FAZ-NA, 2 poli, Caratteristica di sgancio: C, Corrente nominale a: 8 A, Quadro elettrico per l'esportazione in Nord America (UL Listed)

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $142.38
Prezzo unitario: $142.38
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
102166
EAN
4015081020423
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
35.4 mm
Peso prodotto
0.243 kg
Conformità
RoHS conform
Certificazione/i
UL 489
CSA (Class No. 1432-01)
UL (File No. E235139)
UL 489, CSA C22.2 No. 5
IEC/EN 60947-2
CSA (File No. 204453)
CE marking
UL (Category Control Number DIVQ)
IEC 60947-2
CSA-C22.2 No. 5-09
North America (UL listed, CSA certified)
Specially designed for North America, suitable as BCPD
EN45545-2
IEC 61373
Codice modello
FAZ-C8/2-NA

Delivery program

Applicazione
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
8 A
Tipo
  • FAZ-NA
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
277 V AC / 480 V AC
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
440 V
Tensione nominale (UL)
480Y/277 V
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Potere di apertura
10 kA (UL489)
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
20.000 operazioni
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
105 mm
Larghezza in base al numero di distanziali modulari
2
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.7 mm
Ampiezza supporto
17.7 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
IP20 (IEC)
IP40 (se in dotazione)
Tipo UL/CSA: -
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12
UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8
UL: 4 Nm (36 lb-in) per AWG 6
Max. 2,4 Nm

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
8 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
2,8 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Funzioni
Interruttore automatico del limitatore di corrente
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
FAZ-NA
Interruttore magnetotermicoInterruttore magnetotermico

ETIM for 102166 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2
corrente nominale (EF000227) 8 A
tensione nominale (EF000228) 415 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 15 kA
frequenza (EF000416) 50 Hz
potenza dissipata (EF005387) 2.6 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 2
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-C8/2-NA Y7-102166 102166 EN_190783.pdf 80 Kbytes FAZ-C8/2-NA Y7-102166 102166 EN_190783.pdf
