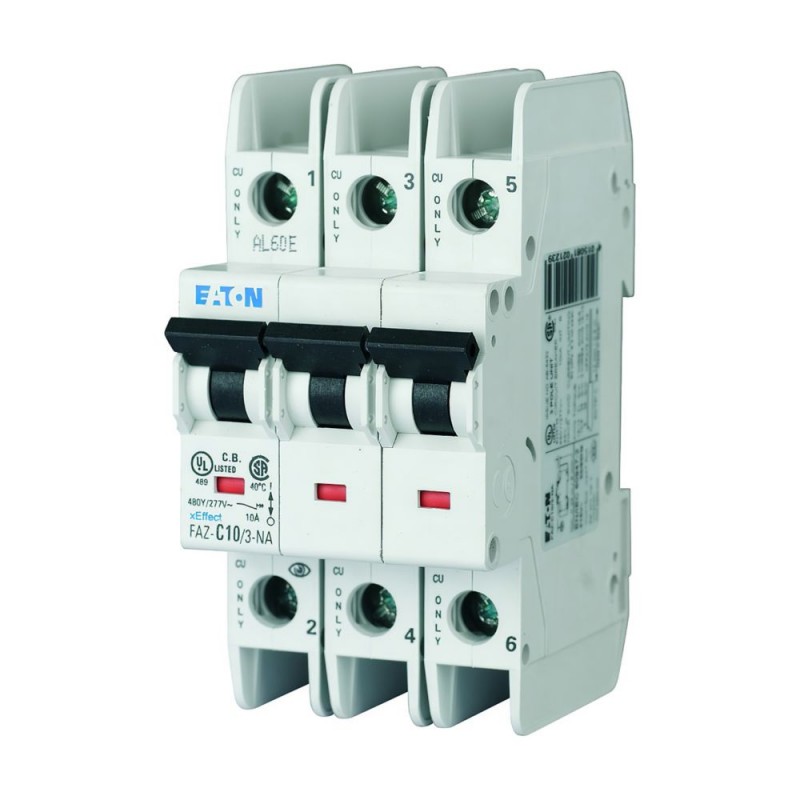

FAZ-C0,5/3-NA 102237 Y7-102237 EATON ELECTRIC Interruttore LS, 0,5A, 3p, curva caratteristica C, AC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-C0,5/3-NA 102237 Y7-102237 EATON ELECTRIC Interruttore LS, 0,5A, 3p, curva caratteristica C, AC

FAZ-C0,5/3-NA

102237

Y7-102237

EATON-MOELLER

Interruttore LS, 0,5A, 3p, curva caratteristica C, AC

Interruttore automatico internazionale FAZ-NA, 0.5A, 3P, curva C

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-NA, 3 poli, caratteristica di intervento: C, corrente nominale In: 0,5 A, Apparecchiature per esportazione in Nordamerica (certificato UL)

Interruttore automatico miniaturizzato (MCB), FAZ-NA, 3 poli, caratteristica di sgancio: C, corrente nominale a: 0,5 A, quadro elettrico per l'esportazione in Nord America (UL listed)

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $255.93
Prezzo unitario: $255.93
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
102237
EAN
4015081021130
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
53.1 mm
Peso prodotto
0.363 kg
Conformità
RoHS conform
Certificazione/i
CSA (Class No. 1432-01)
CSA (File No. 204453)
CSA-C22.2 No. 5-09
UL 489
UL 489, CSA C22.2 No. 5
Specially designed for North America, suitable as BCPD
IEC/EN 60947-2
IEC 60947-2
North America (UL listed, CSA certified)
CE marking
UL (Category Control Number DIVQ)
UL (File No. E235139)
EN45545-2
IEC 61373
Codice modello
FAZ-C0,5/3-NA

Delivery program

Applicazione
Numero di poli
a 3 poli
Numero di poli (totale)
3
Numero di poli (protetti)
3
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
0.5 A
Tipo
  • FAZ-NA
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
277 V AC / 480 V AC
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
440 V
Tensione nominale (UL)
480Y/277 V
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Potere di apertura
10 kA (UL489)
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
20.000 operazioni
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
105 mm
Larghezza in base al numero di distanziali modulari
3
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.7 mm
Ampiezza supporto
17.7 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP40 (se in dotazione)
IP20
Tipo UL/CSA: -
IP20 (IEC)
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12
Max. 2,4 Nm
UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8
UL: 4 Nm (36 lb-in) per AWG 6

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
0.5 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
3,5 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Funzioni
Interruttore automatico del limitatore di corrente
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)

ETIM for 102237 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 3
numero di poli protetti (EF005548) 3
corrente nominale (EF000227) 0.5 A
tensione nominale (EF000228) 415 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 15 kA
frequenza (EF000416) 50 Hz
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 3
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-C0,5/3-NA Y7-102237 102237 EN_190783.pdf 80 Kbytes FAZ-C0,5/3-NA Y7-102237 102237 EN_190783.pdf
