> >>FAZ-C0,5/2-NA 102157 FAZ-C0.5/2-NA ELECTRIC Interruttore LS, 0,5A, 2p, curva caratteristica C, AC
Prodotto precedente Prodotto successivo

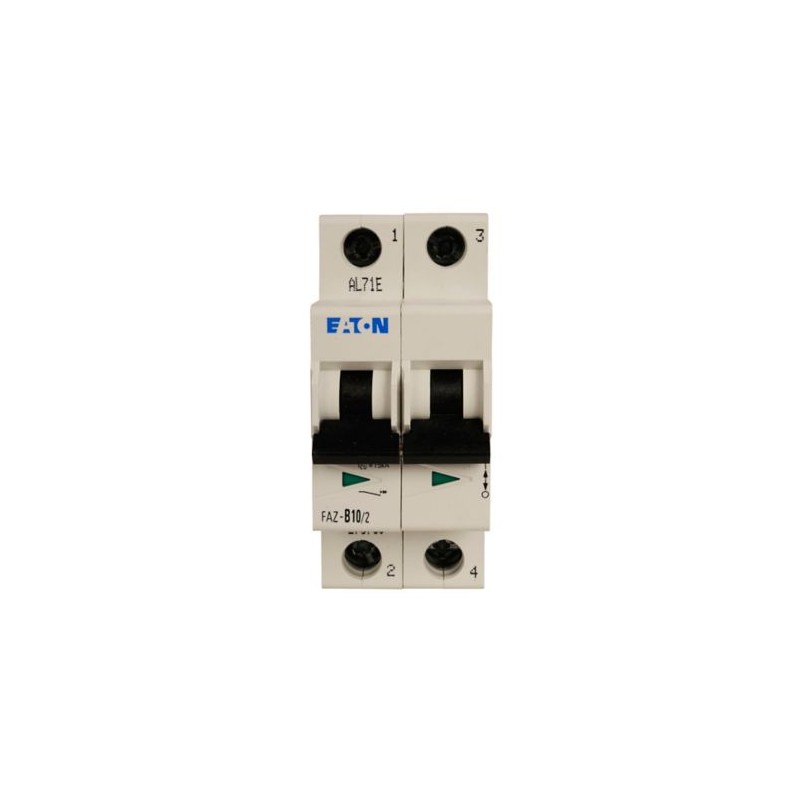

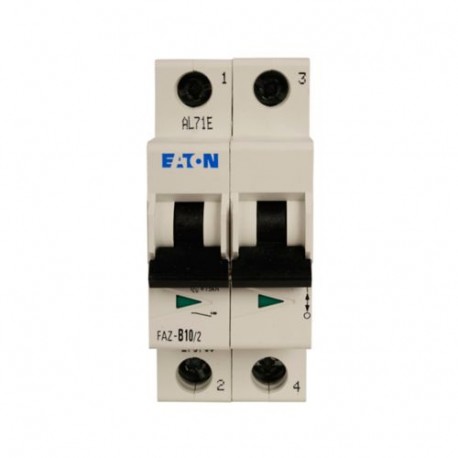

FAZ-C0,5/2-NA 102157 FAZ-C0.5/2-NA EATON ELECTRIC Interruttore LS, 0,5A, 2p, curva caratteristica C, AC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-C0,5/2-NA 102157 FAZ-C0.5/2-NA EATON ELECTRIC Interruttore LS, 0,5A, 2p, curva caratteristica C, AC

FAZ-C0,5/2-NA

102157

FAZ-C0.5/2-NA

EATON-MOELLER

Interruttore LS, 0,5A, 2p, curva caratteristica C, AC

Interruttore automatico internazionale FAZ-NA, 0.5A, 2P, curva C

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-NA, bipolare, caratteristica di intervento: C, corrente nominale In: 0,5 A, Apparecchiature per esportazione in Nordamerica (certificato UL)

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $150.82
Prezzo unitario: $150.82

Quantità Prezzo
1+$150.82
2+$139.12
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
102157
EAN
4015081020331
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
35.4 mm
Peso prodotto
0.242 kg
Conformità
RoHS conform
Certificazione/i
CSA Std. C22.2 No. 5
UL 489
UL Listed file E235139
IEC 60947-2
North America (UL listed, CSA certified)
CSA (Class No. 1432-01)
UL 489, CSA C22.2 No. 5
CE marking
UL (Category Control Number DIVQ)
Specially designed for North America, suitable as BCPD
CSA-C22.2 No. 5-09
IEC/EN 60947-2
CSA (File No. 204453)
UL (File No. E235139)
EN45545-2
IEC 61373
Note catalogo
Posizionato per correnti di spunto medie per fornire protezione per piccoli trasformatori e apparecchi di comando e segnalazione.
Codice modello
FAZ-C0,5/2-NA

Delivery program

Applicazione
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
0.5 A
Tipo
  • FAZ-NA
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
277 V AC / 480 V AC
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
440 V
Tensione nominale (UL)
480Y/277 V
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Potere di apertura
10 kA (UL489)
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
20.000 operazioni
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
105 mm
Larghezza in base al numero di distanziali modulari
2
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.7 mm
Ampiezza supporto
17.7 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
IP40 (se in dotazione)
Tipo UL/CSA: -
IP20 (IEC)
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12
UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8
Max. 2,4 Nm
UL: 4 Nm (36 lb-in) per AWG 6

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
0.5 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
0 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Funzioni
Interruttore automatico del limitatore di corrente
Caratteristiche speciali
Suggerimento temperatura ambiente: A partire da 40°, un aumento di 1 °C si traduce in una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
Interruttore magnetotermicoInterruttore magnetotermico
FAZ-NA

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
FAZ-C0,5/2-NA FAZ-C0.5/2-NA 102157 EN_190783.pdf 80 Kbytes FAZ-C0,5/2-NA FAZ-C0.5/2-NA 102157 EN_190783.pdf
