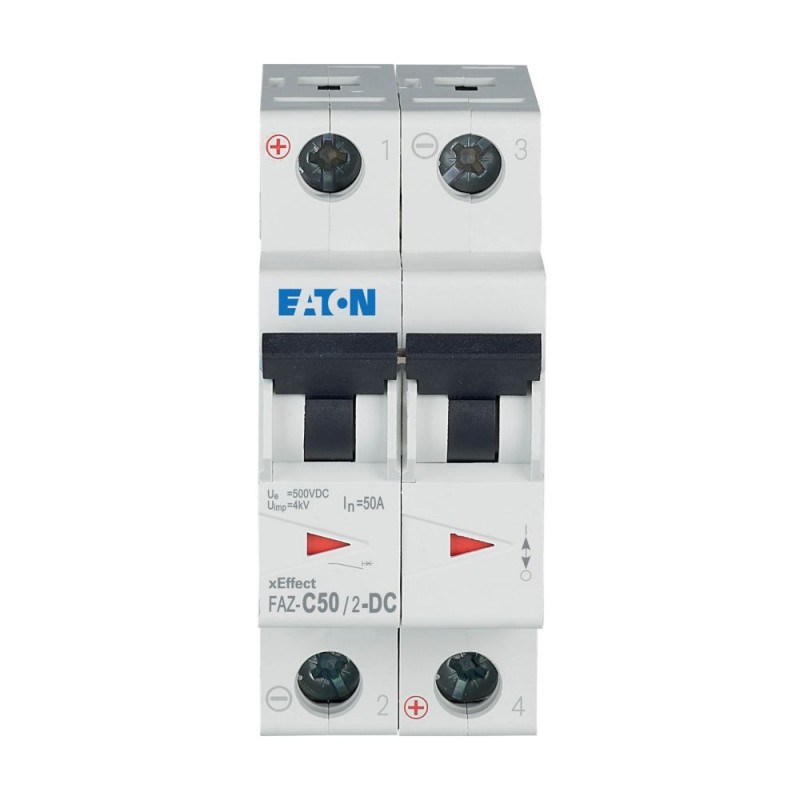

FAZ-C50/2-DC 279145 Y7-279145 EATON ELECTRIC Interruttore LS, 50A, 2p, curva caratteristica C, DC
FAZ-C50/2-DC
279145
Y7-279145
EATON-MOELLER
Interruttore LS, 50A, 2p, curva caratteristica C, DC
FAZ, magnetotermico interno, 50A, 2P, curva C, per DC
Eaton Moeller series xEffect - FAZ-DC MCB. FAZ-DC, bipolare, caratteristica di intervento: C, corrente nominale In: 50 A, Apparecchiature per applicazioni in corrente continua
Interruttore magnetotermico (MCB), FAZ-DC, 2 poli, caratteristica di sgancio: C, corrente nominale In: 50 A, Quadro elettrico per applicazioni DC
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xEffect - FAZ-DC MCB
Sigla catalogo
279145
EAN
4015082791452
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
36 mm
Peso prodotto
0.245 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947-2
EN45545-2
IEC 61373
EN45545-2
IEC 61373
Codice modello
FAZ-C50/2-DC
Delivery program
Applicazione
Apparecchiature per applicazioni in corrente continua
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
50 A
Tipo
Technical data - electrical
Tipo di tensione
DC
Tensione nominale, DC
250 V DC (per polo)
Tensione nominale di esercizio (Ue) - max
250 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
10 kA
Fusibile di backup consentito - max
100 A gL/gG
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
10000 operazioni
Direzione alimentazione in ingresso
Polarizzato
Technical data - mechanical
Carcassa
45 mm
Larghezza custodia
80 mm
Larghezza in base al numero di distanziali modulari
2
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.5 mm
Ampiezza supporto
17.5 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
IP40 (se in dotazione)
IP40 (se in dotazione)
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità morsetti a vite per conduttore principale
10 mm² (2x)
Capacità morsetti (cavo di comando)
25 mm² (1x)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Spessore materiale busbar
0,8 mm - 2 mm
Design verification as per IEC/EN 61439 - technical data
Corrente nominale di esercizio per dissipazione specifica (In)
50 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
9,9 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C
Design verification as per IEC/EN 61439
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Additional information
Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
Interruttore magnetotermicoInterruttore magnetotermico
FAZ-DC
FAZ-DC
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 70.5 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 50 A |
| tensione nominale (EF000228) | 250 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 0 kA |
| tipo di tensione (EF000187) | DC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 0 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 10 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 10 kA |
| frequenza (EF000416) | 50 Hz |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 2 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
