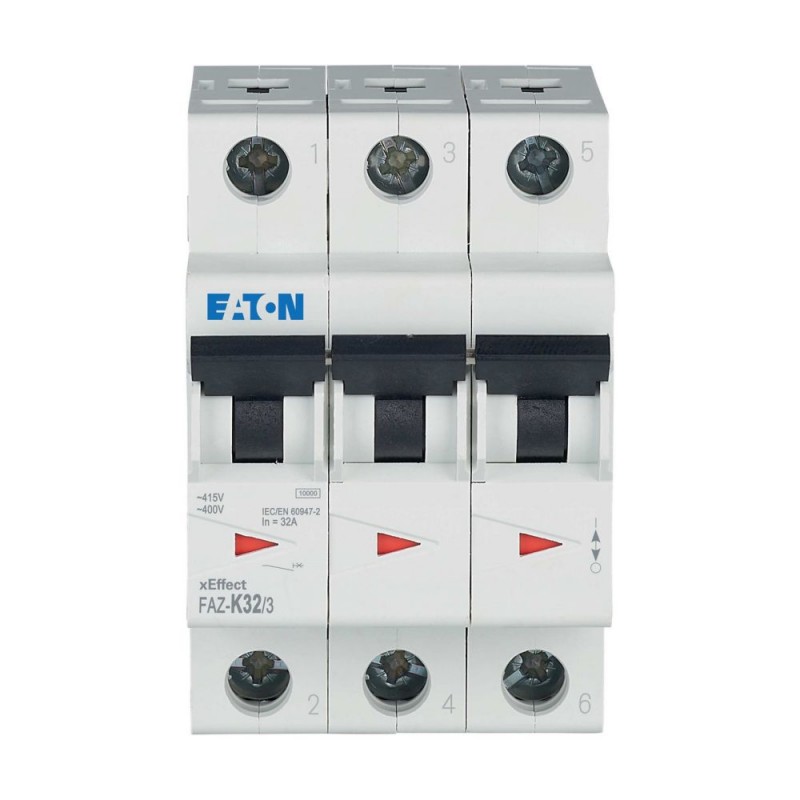

FAZ-K32/3 278914 Y7-278914 EATON ELECTRIC Interruttore LS, 32A, 3p, curva caratteristica K, AC
FAZ-K32/3
278914
Y7-278914
EATON-MOELLER
Interruttore LS, 32A, 3p, curva caratteristica K, AC
Interruttore automatico interno FAZ, 32A, 3P, curva K
Interruttore protettore, 32 A, 3p, caratteristica: K
Interruttore magnetotermico, FAZ, 3 poli, Caratteristica di sgancio: K, Corrente nominale In: 32 A, Quadri per applicazioni industriali e commerciali avanzate
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Interruttore protettore, 32 A, 3p, caratteristica: K
Interruttore di protezione della linea FAZ, a 3 poli, Curva caratteristica d'intervento: K, Corrente nominale In: 32 A, Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Programma di fornitura
Funzione di base
interruttore di protezione della linea
Poli
a 3 poli
Curva caratteristica d'intervento
K
Applicazione
xEffect- Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Applicazione
Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Corrente nominale [In]
32 A
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Assortimento
FAZ
Dati tecnici
Elettrico
Conformità alle norme
IEC/EN 60947-2
IEC/EN 60898
IEC/EN 60898
Tensione nominale di impiego [Ue] [Ue]
240/415 V AC
Tensione nominale di impiego [Ue]
60 (per polo) V DC
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Potere di commutazione d'impiego
7.5 kA
Curva caratteristica
B, C, D, K, S, Z
Max. fusibile a monte
125 A gL/gG
Classe di selettività
3
DurataDurata [Manovre]
> 10000
Senso di alimentazione
A piacere
Meccanico
Misura di montaggio calotta
45 mm
Misura zoccolo custodia
80 mm
Larghezza di montaggio per polo
17.5 mm
Montaggio
Guida omega IEC/EN 60715
Grado di protezione
IP20, IP40 (incorporato)
Morsetti sopra e sotto
Morsetti a bocca/sollevabili
Protezione morsetti
protetto contro i contatti con le dita/dorso della mano secondo BGV A2
Sezioni di collegamento
1 x 25 mm2
Sezioni di collegamento
2 x 10 mm2
Spessore materiale sbarra di distribuzione
0,8 - 2 mm
Posizione di montaggio
facoltativa
Verifiche di progetto secondo IEC/EN 61439
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
32 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
9.3 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+75 °C
lineare per +1°c causa una diminuzione dello 0,5% del carico di corrente
Dati tecnici secondo ETIM 9.0
Circuit breakers and fuses (EG000020) / Interruttore magnetotermico (EC000042)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore di potenza / Interruttore di potenza (ecl@ss13-27-14-19-01 [AAB905019])
Profondità di incasso
70.5 mm
Caratteristica di intervento
K
Numero di poli (totale)
3
Numero di poli protetti
3
Corrente nominale
A
Tensione nominale
V
Tensione di isolamento nominale Ui
440 V
Resistenza di tensione ad impulso nominale Uimp
4 kV
Potere di interruzione nominale Icn secondo EN 60898 a 230 V
0 kA
Tipo di tensione di alimentazione
AC
Potere di interruzione nominale Icn secondo EN 60898 a 400 V
0 kA
Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
10 kA
Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
10 kA
Frequenza
50 - 60 Hz
Potenza dissipata
9.3 W
Classe di limitazione energetica
3
Montaggio a incasso
No
Conduttore neutro a connessione
No
Categoria di sovratensione
3
Grado di inquinamento
2
Dispositivi supplementari possibili
Si
Numero moduli DIN
3
Grado di protezione (IP)
IP20
Temperatura ambiente durante il funzionamento
-25 - 75 °C
Sezione conduttore collegabile multifilare
1 - 25 mm²
Sezione conduttore collegabile unifilare
1 - 25 mm²
Antideflagrante
No
Approvazioni
Product Standards
IEC/EN 60947-2; IEC/EN 60898; EN 45545-2; IEC 61373; UL 1077; CSA-C22.2 No. 235; CE marking
UL File No.
E177451
UL Category Control No.
QVNU2, QVNU8
CSA File No.
204453
CSA Class No.
3215-30
North America Certification
UL recognized, CSA certified
Conditions of Acceptability
Supplementary Protector only
Suitable for
Branch Circuits; not as BCPD
Current Limiting Circuit-Breaker
No
Max. Voltage Rating
480Y/277 VAC
Degree of Protection
IEC: IP20; UL/CSA Type: -
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 70.5 mm |
| caratteristica di intervento (EF000889) | K |
| numero di poli (totale) (EF008618) | 3 |
| numero di poli protetti (EF005548) | 3 |
| corrente nominale (EF000227) | 32 A |
| tensione nominale (EF000228) | 400 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 0 kA |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 0 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 10 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 10 kA |
| frequenza (EF000416) | 50 Hz |
| potenza dissipata (EF005387) | 9.3 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 3 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FAZ-K32/3 Y7-278914 278914 IT_278914.pdf | 117 Kbytes |
|
