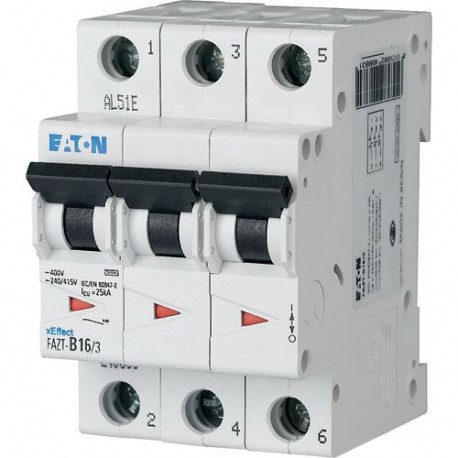

FAZT-C1/3 240886 Y7-240886 EATON ELECTRIC Interruttore LS, 1A, 3p, curva caratteristica C, AC
FAZT-C1/3
240886
Y7-240886
EATON-MOELLER
Interruttore LS, 1A, 3p, curva caratteristica C, AC
Interruttore automatico internazionale FAZT, 1A, 3P, curva C
Eaton Moeller series xEffect - FAZ-T MCB. FAZ-T, 3 poli, caratteristica di intervento: C, corrente nominale In: 1 A
Interruttore automatico miniaturizzato (MCB), FAZ-T, 3 poli, caratteristica di sgancio: C, corrente nominale a: 1 A, quadro elettrico per applicazioni industriali e commerciali avanzate
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xEffect - FAZ-T MCB
Sigla catalogo
240886
EAN
4015082408862
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
54 mm
Peso prodotto
0.336 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947-2
EN45545-2
IEC 61373
EN45545-2
IEC 61373
Codice modello
FAZT-C1/3
Specifiche del prodotto
Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Applicazione
- Quadro elettrico per applicazioni commerciali avanzate e industriali
- xEffect - Apparecchiature per applicazioni industriali e commerciali avanzate
Valore nominale intensità di corrente
1 A
Caratteristiche
dispositivi supplementari possibili
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Carcassa
45 mm
Classificazione frequenza
50 Hz / 60 Hz
Grado di inquinamento
2
Utilizzato con
FAZ-T
Interruttore magnetotermicoInterruttore magnetotermico
Interruttore magnetotermicoInterruttore magnetotermico
Metodo di montaggio
Fissaggio rapido con 3 posizioni permanenti per guida DIN omega IEC/EN 60715
Grado di protezione
IP20
Dissipazione apparecchiature, dipendente da corrente
4,7 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Spessore materiale busbar
0,8 mm (eccetto N 0,5 SU)
Protezione morsetti
Protezione da contatto di dita e mani, DGUV VS3, EN 50274
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Caratteristica di intervento
C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70.5 mm
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Classe di selettività
3
Larghezza custodia
80 mm
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Direzione alimentazione in ingresso
Secondo necessità
Tensione nominale (IEC/EN 60898-1)
400 VAC
Larghezza in base al numero di distanziali modulari
3
Tensione nominale (IEC/EN 60947-2)
440 V
Tipo di tensione
CA
Posizione di montaggio
Secondo necessità
Durata meccanica
10000 operazioni
Categoria di sovratensione
III
Numero di poli
a 3 poli
Durata elettrica
4.000 operazioni
Caratteristica di rilascio
C
Ampiezza supporto
17.5 mm
Larghezza di montaggio per polo
17.5 mm
Numero di poli (protetti)
3
Numero di poli (totale)
3
Tensione di esercizio (IEC/EN 60947-2) - max
440 VAC
Tensione operativa in DC (EC/EN 60947-2) - max
60 VDC
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
1 A
Tensione nominale di esercizio (Ue) - max
440 V
Capacità di apertura nominale in cortocircuito di servizio (IEC/EN 60898-1)
7.5 kA
Capacità di apertura nominale in corto di servizio (IEC/EN 60947-2)
12.5 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
15 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
15 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
25 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
25 kA
Poteri d'interruzione nominali (IEC/EN 60898-1)
15 kA
Poteri d'interruzione nominali (IEC/EN 60947-2)
25 kA
Poteri d'interruzione nominali (IEC/EN 60947-2) alla tensione nom. max
25 kA
Dissipazione statica indipendente dalla corrente
0 W
Capacità morsetti
1 mm² - 25 mm²
Coppia di serraggio
Max. 2,4 Nm
Black-out
4.7 W
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 70.5 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 3 |
| numero di poli protetti (EF005548) | 3 |
| corrente nominale (EF000227) | 1 A |
| tensione nominale (EF000228) | 230 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 15 kA |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 15 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 25 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 25 kA |
| frequenza (EF000416) | 50 Hz |
| potenza dissipata (EF005387) | 4.7 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 3 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FAZT-C1/3 Y7-240886 240886 EN_243133.pdf | 551 Kbytes |
|
