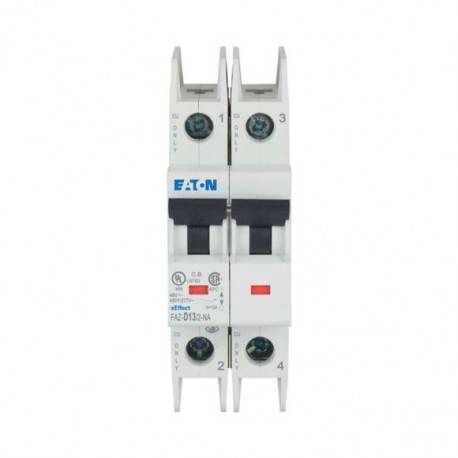

FAZ-D13/2-NA 102188 Y7-102188 EATON ELECTRIC MCB, 2P, curva D, 13A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-D13/2-NA 102188 Y7-102188 EATON ELECTRIC MCB, 2P, curva D, 13A

FAZ-D13/2-NA

102188

Y7-102188

EATON-MOELLER

MCB, 2P, curva D, 13A

Interruttore automatico internazionale FAZ-NA, curva 13A, 2P, D

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-NA, bipolare, caratteristica di intervento: D, corrente nominale In: 13 A, Apparecchiature per esportazione in Nordamerica (certificato UL)

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $178.59
Prezzo unitario: $178.59
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
102188
EAN
4015081020645
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
35.4 mm
Peso prodotto
0.243 kg
Conformità
RoHS conform
Certificazione/i
CSA (Class No. 1432-01)
CSA-C22.2 No. 5-09
Specially designed for North America, suitable as BCPD
North America (UL listed, CSA certified)
UL (Category Control Number DIVQ)
IEC 60947-2
UL 489
CE marking
UL (File No. E235139)
UL 489, CSA C22.2 No. 5
CSA (File No. 204453)
IEC/EN 60947-2
EN45545-2
IEC 61373
Codice modello
FAZ-D13/2-NA

Delivery program

Applicazione
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
D
Caratteristica di rilascio
D
Valore nominale intensità di corrente
13 A
Tipo
  • FAZ-NA
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
277 V AC / 480 V AC
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
415 V
Tensione nominale (UL)
480Y/277 V
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
20.000 operazioni
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
105 mm
Larghezza in base al numero di distanziali modulari
2
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.7 mm
Ampiezza supporto
17.7 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
Tipo UL/CSA: -
IP20 (IEC)
IP40 (se in dotazione)
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8
Max. 2,4 Nm
UL: 4 Nm (36 lb-in) per AWG 6
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
13 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
4,1 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Funzioni
Interruttore automatico del limitatore di corrente
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
Interruttore magnetotermicoInterruttore magnetotermico
FAZ-NA

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D13/2-NA Y7-102188 102188 EN_190783.pdf 80 Kbytes FAZ-D13/2-NA Y7-102188 102188 EN_190783.pdf
