> EATON - MOELLER>Scatole e armadi industriali >BPZ-KB-9/125 102718 Y7-102718 ELECTRIC Terminal block 4 poles, 125A
Prodotto precedente Prodotto successivo

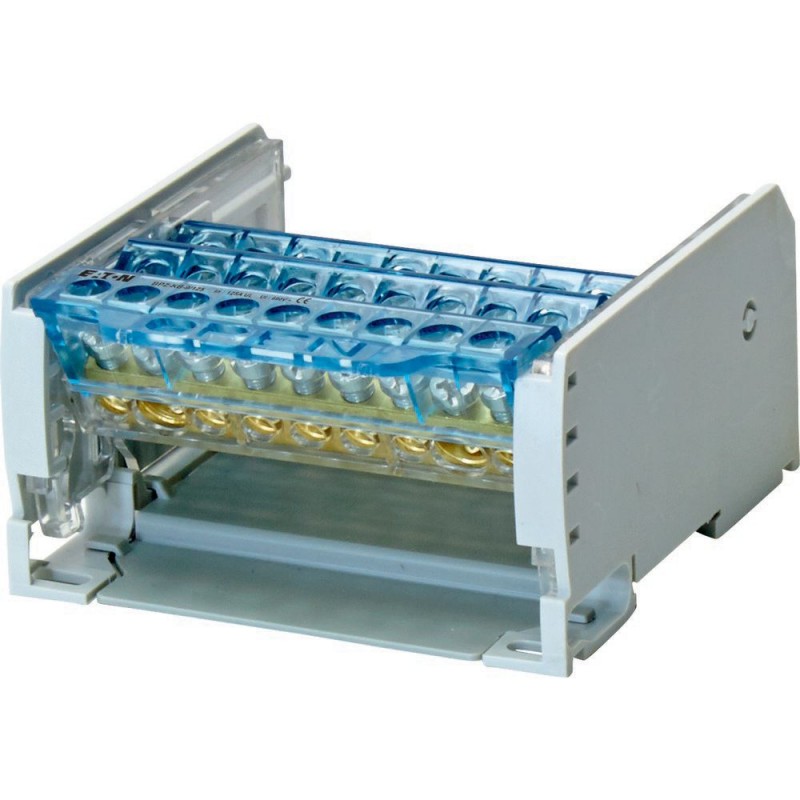

BPZ-KB-9/125 102718 Y7-102718 EATON ELECTRIC Terminal block 4 poles, 125A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BPZ-KB-9/125 102718 Y7-102718 EATON ELECTRIC Terminal block 4 poles, 125A

BPZ-KB-9/125

102718

Y7-102718

EATON-MOELLER

Terminal block 4 poles, 125A

Distributore tetrapolare, 125A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 4 poles, 125A, 9 positions

Morsettiere a 4 poli, BPZ-KB, corrente nominale di esercizio di 125 A, montaggio su guida DIN e piastra di montaggio, tensione d'esercizio max. 690V AC/DC. Dotazione: 1 x morsettiera a 4 poli

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto.

Vai al prodotto alternativo: BPZ-KB-4-12/125 500558

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102718
EAN
4015081025787
Product Length/Depth
48 mm
Product Height
93 mm
Product Width
88.5 mm
Product Weight
0.31 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-9/125

Delivery program

Amperage rating
125 A
Number of poles
Four-pole

Technical data - electrical

Voltage rating at AC Cu (IEC) - max
690 VAC
Voltage rating at DC Cu (IEC) - max
1500 VDC
Rated peak withstand current
29 kA
Rated operation current (Ie) Cu (IEC)
125 A
Rated short-time withstand current (Icw)
4.2 kA

Technical data - mechanical

Mounting method
Floor standing distribution board
Flush mounting
Surface mounting
Mounting position
Universal
Number of clamp positions per pole
9
Number of clamping units per pole
10
Terminal capacity (single/multi-wire)
6 mm² - 35 mm² (incoming)
1.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
1.5 mm² - 16 mm² (outgoing)
6 mm² - 25 mm² (incoming, fine wire (with sleeve))
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
35 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
35 mm²
Clamp material
Plain
Brass
Torque rating
1.5 Nm
Cover/door color
Clear (housing body)
Housing color
Light gray (RAL 7035)
Housing material
PA66
PC

Design verification as per IEC/EN 61439 - technical data

Heat deflection temperature
PA66 ≥ 140 °C
PC ≥ 120 °C

Additional information

Comparative tracking index (CTI)
PA66 = 600 V
PC = 300 V
Flame classification (UL 94)
V-0 (PA66)
V-2 (PC)
Functions
Additional equipment
Special features

ETIM for 102718 Sistemi di distribuzione dell'energia (EC001894)
Caratteristica Valore
altezza (EF000040) 93 mm
larghezza (EF000008) 88.5 mm
profondità (EF000049) 48 mm
max. corrente nominale (EF007926) 125 A
numero di poli (EF001391) 4
sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) 2.5 mm²
sezione conduttore rigida (uni-/multifilare) (EF003462) 2.5 mm²
numero di punti di fissaggio per ogni polo (EF002519) 9
con guida PE (EF007967) No
con guida N (EF007963) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-9/125 Y7-102718 102718 IT_102718.pdf 111 Kbytes BPZ-KB-9/125 Y7-102718 102718 IT_102718.pdf
