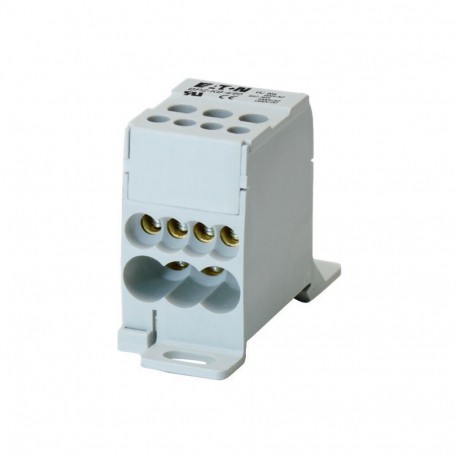

BPZ-KB-4/80 289969 Y7-289969 EATON ELECTRIC BPZ-KB-4/80 RIPARTITORE 80A 1P 6 OUT Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BPZ-KB-4/80 289969 Y7-289969 EATON ELECTRIC BPZ-KB-4/80 RIPARTITORE 80A 1P 6 OUT

BPZ-KB-4/80

289969

Y7-289969

EATON-MOELLER

BPZ-KB-4/80 RIPARTITORE 80A 1P 6 OUT

Distributore unipolare, 80A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 80A, 6 output terminals

Morsettiere a 1 polo, BPZ-KB, corrente nominale di esercizio 80 A, per conduttore in rame. Il montaggio su guida DIN o piastra di montaggio omologato UL rende il cablaggio meno dispendioso in termini di tempo, circa l'80% in meno di spazio. Design del modulo, i sistemi da 1 a 4 poli possono essere assemblati utilizzando vari blocchi. Grado di protezione IP20, tensione di esercizio max. 1000 V AC, 1500 VDC. Dotazione: 1 x morsettiera a 1 polo

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $23.37
Prezzo unitario: $23.37
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
289969
EAN
4015082899691
Product Length/Depth
46.8 mm
Product Height
65.5 mm
Product Width
27 mm
Product Weight
0.072 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059
Model Code
BPZ-KB-4/80

Delivery program

Amperage rating
80 A
Number of poles
Single-pole

Technical data - electrical

Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Voltage rating at DC Cu (IEC) - max
1500 VDC
Rated peak withstand current
2.7 kA
Rated operation current (Ie) Cu (CSA)
80 A
Rated operation current (Ie) Cu (IEC)
80 A
Rated operation current (Ie) Cu (UL)
80 A
Rated short-time withstand current (Icw)
1.9 kA

Technical data - mechanical

Mounting method
Floor standing distribution board
Surface mounting
Flush mounting
Mounting position
Universal
Number of clamp positions per pole
7
Number of clamping units per pole
7
Terminal capacity (single/multi-wire)
14 - 4 AWG (incoming)
2.5 mm² - 16 mm² (incoming, fine wire (with sleeve))
2.5 mm² - 16 mm² (incoming)
2.5 mm² - 6 mm² (outgoing)
14 - 10 AWG (outgoing, fine wire (with sleeve))
14 - 6 AWG (outgoing)
2.5 mm² - 16 mm² (outgoing)
14 - 10 AWG (outgoing)
2.5 mm² - 6 mm² (outgoing, fine wire (with sleeve))
14 - 4 AWG (incoming, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
14 - 6 AWG (outgoing, fine wire (with sleeve))
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
16 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
16 mm²
Clamp material
Brass
Plain
Torque rating
1.5 Nm - 3 Nm / 13.2 lbf - 26.5 lbf (incoming). 0.8 Nm - 3 Nm / 7 lbf - 26.5 lbf (outgoing)
Housing color
Light gray (RAL 7035)
Housing material
PA66

Design verification as per IEC/EN 61439 - technical data

Heat deflection temperature
100 °C

Additional information

Comparative tracking index (CTI)
600 V
Flame classification (UL 94)
V-0
Functions
Additional equipment
Special features
Used with
Single-pole terminal blocks

ETIM for 289969 Sistemi di distribuzione dell'energia (EC001894)
Caratteristica Valore
altezza (EF000040) 65.5 mm
larghezza (EF000008) 27 mm
profondità (EF000049) 46.8 mm
max. corrente nominale (EF007926) 80 A
numero di poli (EF001391) 1
sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) 2.5 mm²
sezione conduttore rigida (uni-/multifilare) (EF003462) 2.5 mm²
numero di punti di fissaggio per ogni polo (EF002519) 7
con guida PE (EF007967) No
con guida N (EF007963) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-4/80 Y7-289969 289969 IT_289969.pdf 111 Kbytes BPZ-KB-4/80 Y7-289969 289969 IT_289969.pdf
