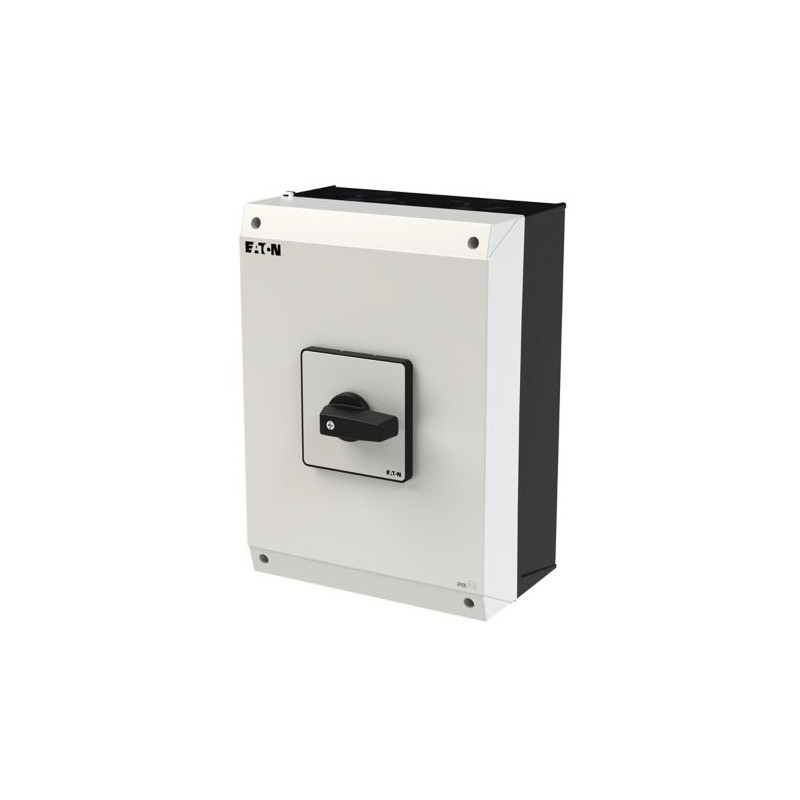

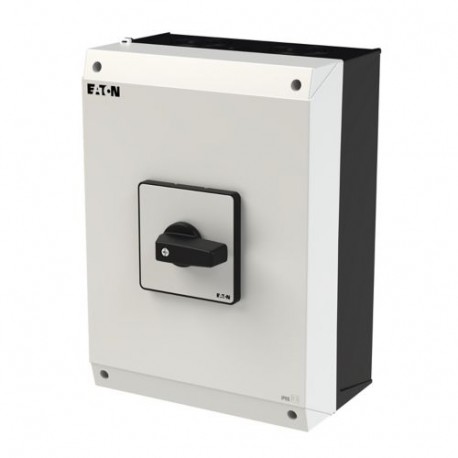

P3-100/I5 207381 Y7-207381 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 100 A, in custodia
P3-100/I5
207381
Y7-207381
EATON-MOELLER
Interruttori ON/OFF, A 3 poli, 100 A, in custodia
Sezionatore ON-OFF a 3 poli 100 A Montaggio su scatola
Eaton Moeller® series P3 Interruttore ON/OFF, P3, 100 A, in custodia, 3 poli, con leva nera e targhetta frontale
Interruttore di accensione e spegnimento, Gamma prodotti: Interruttore di accensione e spegnimento, Riferimento gruppo di parti: P3, con impugnatura nera e piastra frontale, Informazioni sulla dotazione: Contatto ausiliario o conduttore neutro installato dall'utente., 3 poli, Grado di protezione: IP65, Versione: montaggio superficiale, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Gruppo di continuità: Iu = 100 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P3 On-off switch
Sigla catalogo
207381
EAN
4015082073817
Lunghezza/profondità del prodotto
162 mm
Altezza prodotto
180 mm
Larghezza prodotto
200 mm
Peso prodotto
1.46 kg
Certificazione/i
VDE 0660
IEC/EN 60947-3
UL
CSA
IEC/EN 60204
IEC/EN 60947
IEC/EN 60947-3
UL
CSA
IEC/EN 60204
IEC/EN 60947
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P3-100/I5
Features & Functions
Dotato di:
Manopola nera e mostrina frontale
Numero di poli
3
General
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Grado di protezione
NEMA 12
Grado di protezione (lato anteriore)
IP65
Durata meccanica
100.000 operazioni
Metodo di montaggio
Montaggio a vista
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
1200 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttore ON/OFF
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Adatto per
Messa a terra
Angolo di commutazione
90 °
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Terminal capacities
Capacità morsetti
2 x (1,5 - 6) mm², Flessibile con puntalino DIN 46228
1 x (1,5 - 25) mm², Flessibile con puntalino DIN 46228
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
2 x (2,5 - 10) mm², cavo rigido o a trefoli
14 - 2 AWG, con conduttore unico o flessibile con puntalino
1 x (1,5 - 25) mm², Flessibile con puntalino DIN 46228
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
2 x (2,5 - 10) mm², cavo rigido o a trefoli
14 - 2 AWG, con conduttore unico o flessibile con puntalino
Grandezza vite
M5, Vite terminale
Coppia di serraggio
3 Nm, Morsetti a bullone
26,5 lb-in, Morsetti a bullone
26,5 lb-in, Morsetti a bullone
Electrical rating
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
760 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
740 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
880 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
520 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
65 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
23.8 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
96 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
68 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
100 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
30 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
55 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
100 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.
Short-circuit rating
Corrente di cortocircuito condizionale nominale (Iq)
4 kA (lato carico)
80 kA (lato alimentazione)
80 kA (lato alimentazione)
Corrente nominale ammissibile di breve durata (lcw)
2 kA
Corrente nominale cortocircuito (nominale di base)
150 A, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
100 A gG/gL, Fusibile, Contatti
Switching capacity
Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionam. intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
1,6 x Iₑ (con funzionam. intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
2
Numero di contatti in serie a DC-23A, 120 V
3
Poteri d’interruzione (contatti principali, uso generico)
100 A, Se utilizzato con conduttore neutro IU = max. 90 A, Corrente nominale ininterrotta max (UL/CSA)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P600 (UL/CSA)
P600 (UL/CSA)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
950 A
Tensione per coppia di contatti in serie
60 V
Motor rating
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
10 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
20 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
15 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
25 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
60 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
75 HP
Contacts
Affidabilità circuito di comando
Calcolo statistico: 1 guasto ogni 100.000 operazioni di commutazione a 24 V DC, 10 mA
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Actuator
Colore attuatore
Nero
Tipo attuatore
manopola corta
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
7.5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
7.5 W
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 100 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 100 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 100 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 37 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 2 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 55 kW |
| potenza di interruzione a 400 V (EF009166) | 55 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 200 mm |
| altezza (EF000040) | 280 mm |
| profondità (EF000049) | 162 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P3-100/I5 Y7-207381 207381 ES_237542.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
