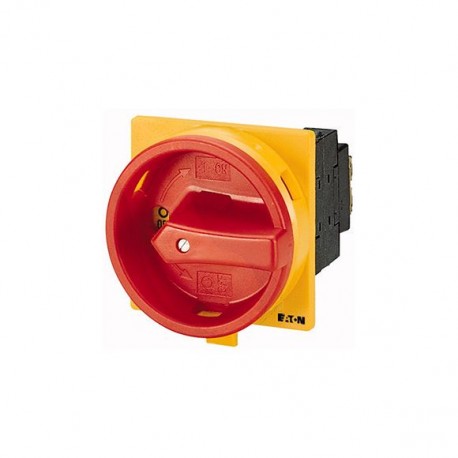

P1-32/EZ 048369 Y7-48369 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 32 A, da incasso a fissaggio centrale
P1-32/EZ
048369
Y7-48369
EATON-MOELLER
Interruttori ON/OFF, A 3 poli, 32 A, da incasso a fissaggio centrale
Sezionatore ON-OFF; 3 poli; 32 A; Montaggio ad incasso con
Eaton Moeller® series P1 Interruttore ON/OFF, P1, 32 A, da incasso a fissaggio centrale, 3 poli, con leva nera e targhetta frontale
Interruttore di accensione/spegnimento, P1, Gruppo di continuità: 32 A, Dotato di: Impugnatura nera e piastra frontale, Metodo di montaggio: Montaggio centrale, Numero di vie: Tre poli, Grado di protezione: NEMA 12
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P1 On-off switch
Sigla catalogo
048369
EAN
4015080483694
Lunghezza/profondità del prodotto
95 mm
Altezza prodotto
70 mm
Larghezza prodotto
49 mm
Peso prodotto
0.152 kg
Certificazione/i
CE
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
CSA-C22.2 No. 94
UL
UL 60947-4-1
CSA File No.: 012528
UL Category Control No.: NLRV
CSA
IEC/EN 60204
IEC/EN 60947
IEC/EN 60947-3
UL File No.: E36332
VDE 0660
CSA Class No.: 3211-05
CSA-C22.2 No. 60947-4-1-14
CSA-C22.2 No. 94
UL
UL 60947-4-1
CSA File No.: 012528
UL Category Control No.: NLRV
CSA
IEC/EN 60204
IEC/EN 60947
IEC/EN 60947-3
UL File No.: E36332
VDE 0660
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P1-32/EZ
Modelli e Caratteristiche
Dotato di:
Maniglia nera e mostrina frontale
Numero di poli
3
Informazioni generali
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Grado di protezione
NEMA 12
Grado di protezione (lato anteriore)
IP65
Durata meccanica
300.000 operazioni
Metodo di montaggio
A montaggio centrale
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
1200 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttore ON/OFF
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Isolamento sicuro
440 V AC, tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Adatto per
Centro di montaggio frontale
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Tipo
Interruttore di circuito
Condizioni ambientali e climatiche
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, costante, secondo IEC 60068-2-78
Sezioni di collegamento
Capacità morsetti
1 x (1 - 4) mm², Flessibile con puntalino DIN 46228
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1,5 - 6) mm², con conduttore unico o a trefoli
14 - 8 AWG, con conduttore unico o flessibile con puntalino
2 x (1,5 - 6) mm², con conduttore unico o a trefoli
2 x (1 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1,5 - 6) mm², con conduttore unico o a trefoli
14 - 8 AWG, con conduttore unico o flessibile con puntalino
Grandezza vite
M4
Coppia di serraggio
14,1 lb-in, Morsetti a bullone
1,6 Nm, Morsetti a bullone
1,6 Nm, Morsetti a bullone
Dati elettrici
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
300 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
290 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
250 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
26.4 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
26.4 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
23.4 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
14.7 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
30 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
19.8 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
32 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
13 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
13 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
7.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
18.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
15 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
32 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.
Resistenza al corto circuito
Corrente di cortocircuito condizionale nominale (Iq)
80 kA
Corrente nominale ammissibile di breve durata (lcw)
640 A, Contatti, 1 secondo
0,64 kA
0,64 kA
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
110A, fusibile max., SCCR (UL/CSA)
110A, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
50 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
50 A gG/gL, Fusibile, Contatti
Potere d'interruzione
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
2
Numero di contatti in serie a DC-23A, 120 V
3
Poteri d’interruzione (contatti principali, uso generico)
30 A, Corrente nominale ininterrotta max (UL/CSA)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P600 (UL/CSA)
P600 (UL/CSA)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
320 A
Tensione per coppia di contatti in serie
60 V
Potenza nominale d'impiego in AC-23
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
2 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
10 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
15 HP
Contatti
Affidabilità circuito di comando
Calcolo statistico: 1 guasto ogni 100.000 operazioni di commutazione a 24 V DC, 10 mA
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Attuatore
Colore attuatore
Nero
Tipo attuatore
manopola corta
Verifica di progetto
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.8 W
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 32 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 32 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 13 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.64 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 15 kW |
| potenza di interruzione a 400 V (EF009166) | 15 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | Sì |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 49 mm |
| altezza (EF000040) | 70 mm |
| profondità (EF000049) | 95 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P1-32/EZ Y7-48369 048369 ES_199898.pdf | 1 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
