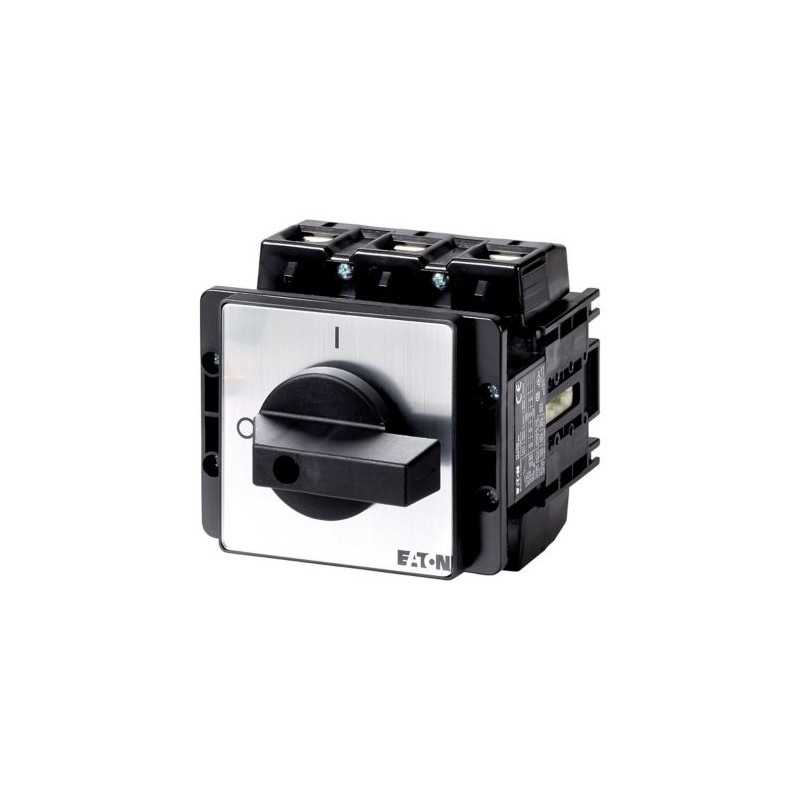

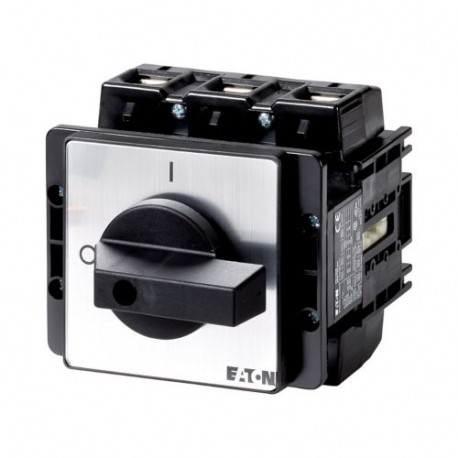

P5-315/E 280949 Y7-280949 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 315 A, da incasso
P5-315/E
280949
Y7-280949
EATON-MOELLER
Interruttori ON/OFF, A 3 poli, 315 A, da incasso
315 A Sezionatore ON-OFF a 3 poli da incasso
Eaton Moeller® series P5 Interruttore ON/OFF, P5, 315 A, montaggio a incasso, 3 poli, con leva nera e targhetta frontale
Interruttore di accensione e spegnimento, Gamma di prodotti: Interruttore di accensione e spegnimento, Riferimento del gruppo di parti: P5, con impugnatura nera e piastra frontale, Informazioni sulla dotazione: Contatto ausiliario o conduttore neutro installato dall'utente., 3 poli, Grado di protezione: Frontale IP65, Design: incasso, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 110 kW, Gruppo di continuità: Iu = 315 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P5 On-off switch
Sigla catalogo
280949
EAN
4015082809492
Lunghezza/profondità del prodotto
150 mm
Altezza prodotto
150 mm
Larghezza prodotto
130 mm
Peso prodotto
1.8 kg
Conformità
Con marchio CE
Certificazione/i
EN 60947-3
UL 508
IEC 60947
CSA Std. C22.2 No. 14-05
VDE
UL File No.: E36332
CE
CSA File No.: 223805
IEC/EN 60204
IEC/EN 60947
VDE 0660
CSA
CSA-C22.2 No. 14-05
CSA Class No.: 3211-05
UL
UL Category Control No.: NLRV
CSA-C22.2 No. 94
IEC/EN 60947-3
UL 508
IEC 60947
CSA Std. C22.2 No. 14-05
VDE
UL File No.: E36332
CE
CSA File No.: 223805
IEC/EN 60204
IEC/EN 60947
VDE 0660
CSA
CSA-C22.2 No. 14-05
CSA Class No.: 3211-05
UL
UL Category Control No.: NLRV
CSA-C22.2 No. 94
IEC/EN 60947-3
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P5-315/E
Modelli e Caratteristiche
Dotato di:
Maniglia nera e mostrina frontale
Numero di poli
3
Informazioni generali
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Grado di protezione
NEMA 12
Grado di protezione (lato anteriore)
IP65
Durata meccanica
80.000 operazioni
Metodo di montaggio
Montaggio a incasso
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
50 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttore ON/OFF
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Isolamento sicuro
440 V AC, tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Adatto per
Montaggio frontale a 4 fori
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Condizioni ambientali e climatiche
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, ciclico, secondo IEC 60068-2-30
Sezioni di collegamento
Capacità morsetti
350 MCM (AWG), conduttore rigido o flessibile con puntalino
300 MCM (AWG), flessibile
1 x 120 mm², Flessibile con puntalino DIN 46228
2 x 70 mm², con conduttore unico o a trefoli
2 x 20 x 3 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 185 mm², con conduttore unico o a trefoli
1 x 20 x 5 mm Numero di segmenti x larghezza x spessore, fascetta in rame
2 x 50 mm², Flessibile con puntalino DIN 46228
300 MCM (AWG), flessibile
1 x 120 mm², Flessibile con puntalino DIN 46228
2 x 70 mm², con conduttore unico o a trefoli
2 x 20 x 3 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 185 mm², con conduttore unico o a trefoli
1 x 20 x 5 mm Numero di segmenti x larghezza x spessore, fascetta in rame
2 x 50 mm², Flessibile con puntalino DIN 46228
Grandezza vite
6 mm AF, Chiave a testa esagonale, Vite terminale
Coppia di serraggio
140 lb-in, Morsetti a bullone
16 Nm, Morsetti a bullone
16 Nm, Morsetti a bullone
Dati elettrici
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
1800 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
1650 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
1550 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
400 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
147 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
138 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
135 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
50 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
315 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
182 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
205 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
184 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
50 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
100 A
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
75 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
75 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
45 kW
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
55 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
110 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
132 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
45 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
315 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.
Resistenza al corto circuito
Corrente di cortocircuito condizionale nominale (Iq)
15 kA
Corrente nominale ammissibile di breve durata (lcw)
5,8 kA, Contatti, 1 secondo
5,8 kA
5,8 kA
Corrente nominale cortocircuito (nominale di base)
10 kA, SCCR (UL/CSA)
800 A Classe RK1, fusibile max., SCCR (UL/CSA)
800 A Classe RK1, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
65 kA, SCCR (UL/CSA)
400 A, Classe J, fusibile max., SCCR (UL/CSA)
400 A, Classe J, fusibile max., SCCR (UL/CSA)
Classe di protezione da corto circuito
315 A gG/gL, Fusibile, Contatti
Potere d'interruzione
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
Numero di contatti in serie a DC-23A, 24 V
3
Numero di contatti in serie a DC-23A, 48 V
3
Numero di contatti in serie a DC-23A, 60 V
3
Numero di contatti in serie a DC-23A, 120 V
3
Poteri d’interruzione (contatti principali, uso generico)
300 A, Corrente nominale ininterrotta max (UL/CSA)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
2050 A
Tensione per coppia di contatti in serie
42 V
Potenza nominale d'impiego in AC-23
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
20 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
40 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
35 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
75 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
35 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
100 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
100 HP
Contatti
Affidabilità circuito di comando
Calcolo statistico: 1 guasto ogni 100.000 operazioni di commutazione a 24 V DC, 10 mA
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Attuatore
Colore attuatore
Nero
Tipo attuatore
manopola corta
Verifica di progetto
Dissipazione apparecchiature, dipendente da corrente Pvid
12.7 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
12.7 W
Corrente nominale di esercizio per dissipazione specifica (In)
315 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 315 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 315 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 315 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 75 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 5.8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| potenza di interruzione a 400 V (EF009166) | 110 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 15 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | morsetto telaio |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 130 mm |
| altezza (EF000040) | 150 mm |
| profondità (EF000049) | 150 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P5-315/E Y7-280949 280949 FR_280923.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
