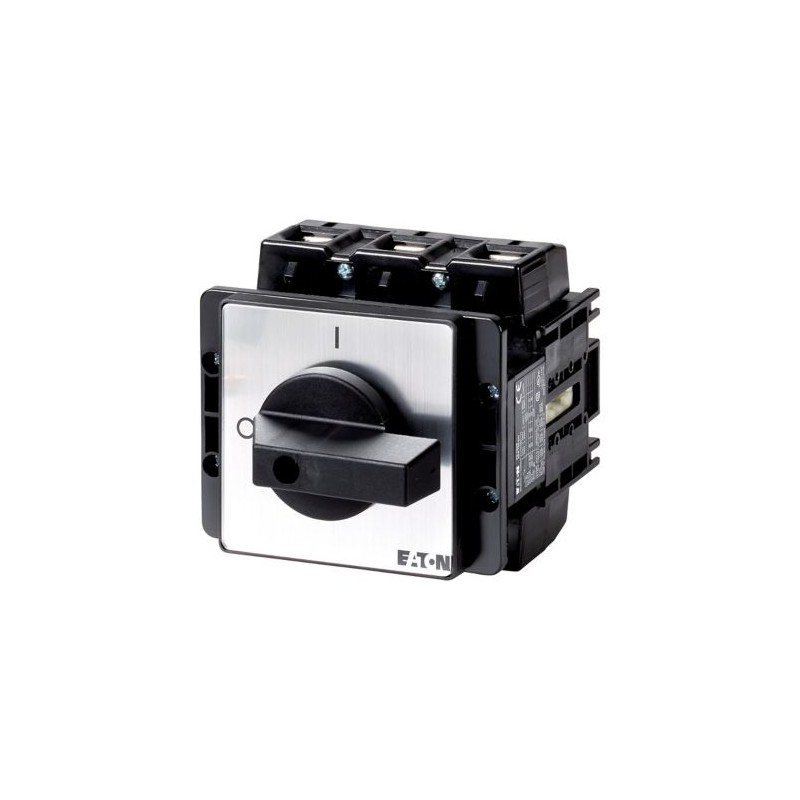

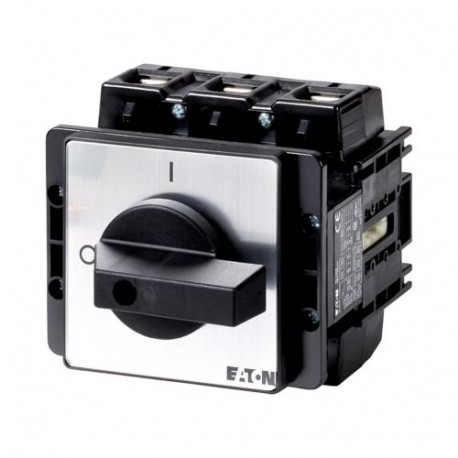

P5-125/E 280897 Y7-280897 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 125 A, da incasso
P5-125/E
280897
Y7-280897
EATON-MOELLER
Interruttori ON/OFF, A 3 poli, 125 A, da incasso
Sezionatore ON-OFF 3 poli 125 A Montaggio ad incasso
Eaton Moeller® series P5 Interruttore ON/OFF, P5, 125 A, montaggio a incasso, 3 poli, con leva nera e targhetta frontale
Interruttore di accensione e spegnimento, Gamma di prodotti: Interruttore di accensione e spegnimento, Riferimento del gruppo di parti: P5, con impugnatura nera e piastra frontale, Informazioni sulla dotazione: Contatto ausiliario o conduttore neutro installato dall'utente., 3 poli, Grado di protezione: Frontale IP65, Design: incasso, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 45 kW, Gruppo di continuità: Iu = 125 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P5 On-off switch
Sigla catalogo
280897
EAN
4015082808976
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
140 mm
Larghezza prodotto
100 mm
Peso prodotto
1.128 kg
Conformità
Con marchio CE
Certificazione/i
UL 508
IEC 60947
EN 60947-3
CSA Std. C22.2 No. 14-05
VDE
CSA File No.: 223805
IEC/EN 60947-3
UL Category Control No.: NLRV
UL File No.: E36332
VDE 0660
CE
IEC/EN 60947
CSA
UL
CSA Class No.: 3211-05
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94
IEC/EN 60204
IEC 60947
EN 60947-3
CSA Std. C22.2 No. 14-05
VDE
CSA File No.: 223805
IEC/EN 60947-3
UL Category Control No.: NLRV
UL File No.: E36332
VDE 0660
CE
IEC/EN 60947
CSA
UL
CSA Class No.: 3211-05
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94
IEC/EN 60204
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P5-125/E
Specifiche del prodotto
Categoria prodotto
Interruttore ON/OFF
Colore attuatore
Nero
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia nera e mostrina frontale
Massima frequenza di manovra
50 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Corrente permanente nominale in AC-21, 400 V
125 A
Corrente permanente nominale in AC-23, 400 V
125 A
Corrente nominale ininterrotta (Iu)
125 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
45 kW
Tensione per coppia di contatti in serie
42 V
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
45 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
2,5 kA
2,5 kA, Contatti, 1 secondo
2,5 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
morsetto telaio
Posizione di montaggio
Secondo necessità
Tipo attuatore
Maniglia corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
7.5 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
15 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
20 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
30 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
20 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
60 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
60 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
3.1 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
3.1 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
30 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a incasso
Grado di protezione
NEMA 12
Adatto per
Montaggio frontale a 4 fori
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
5 mm AF, Chiave a testa esagonale, Vite terminale
Durata meccanica
100.000 operazioni
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
Capacità morsetti
2 x 35 mm², con conduttore unico o a trefoli
2/0 AWG, flessibile
1 x 70 mm², Flessibile con puntalino DIN 46228
3/0 AWG, conduttore rigido o flessibile con puntalino
2 x 25 mm², Flessibile con puntalino DIN 46228
1 x 95 mm², con conduttore unico o a trefoli
2 x 13 x 1,5 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 13 x 3 mm Numero di segmenti x larghezza x spessore, fascetta in rame
2/0 AWG, flessibile
1 x 70 mm², Flessibile con puntalino DIN 46228
3/0 AWG, conduttore rigido o flessibile con puntalino
2 x 25 mm², Flessibile con puntalino DIN 46228
1 x 95 mm², con conduttore unico o a trefoli
2 x 13 x 1,5 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 13 x 3 mm Numero di segmenti x larghezza x spessore, fascetta in rame
Poteri d’interruzione (contatti principali, uso generico)
150 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
3
Numero di contatti in serie a DC-23A, 48 V
3
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
800 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
750 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
650 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
340 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
850 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
10 kA, SCCR (UL/CSA)
350 A Classe RK1, fusibile max., SCCR (UL/CSA)
350 A Classe RK1, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
300 A, Classe J, fusibile max., SCCR (UL/CSA)
65 kA, SCCR (UL/CSA)
65 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
125 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
125 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
96 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
80 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
78 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
39 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
72 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
66 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
58 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
32 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
125 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
40 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
125 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
125 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
125 A
Corrente nominale di esercizio per dissipazione specifica (In)
125 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
30 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
45 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
37 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
30 kW
Coppia di serraggio
14 Nm, Morsetti a bullone
125 lb-in, Morsetti a bullone
125 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Capacità di interruzione nominale
15 HP a 120 V AC, trifase
20 HP a 240 V AC, monofase
20 HP a 277 V AC, monofase
30 HP a 240 V AC, trifase
60 HP a 480 V AC, trifase
60 HP a 600 V AC, trifase
7,5 HP a 120 V AC, monofase
20 HP a 240 V AC, monofase
20 HP a 277 V AC, monofase
30 HP a 240 V AC, trifase
60 HP a 480 V AC, trifase
60 HP a 600 V AC, trifase
7,5 HP a 120 V AC, monofase
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 125 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 125 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 37 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 45 kW |
| potenza di interruzione a 400 V (EF009166) | 45 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 30 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | morsetto telaio |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 100 mm |
| altezza (EF000040) | 140 mm |
| profondità (EF000049) | 90 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P5-125/E Y7-280897 280897 FR_280923.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
