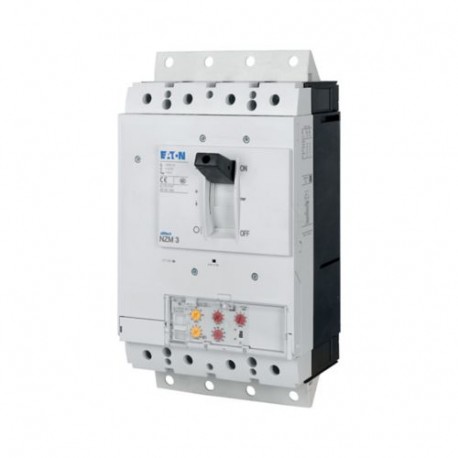

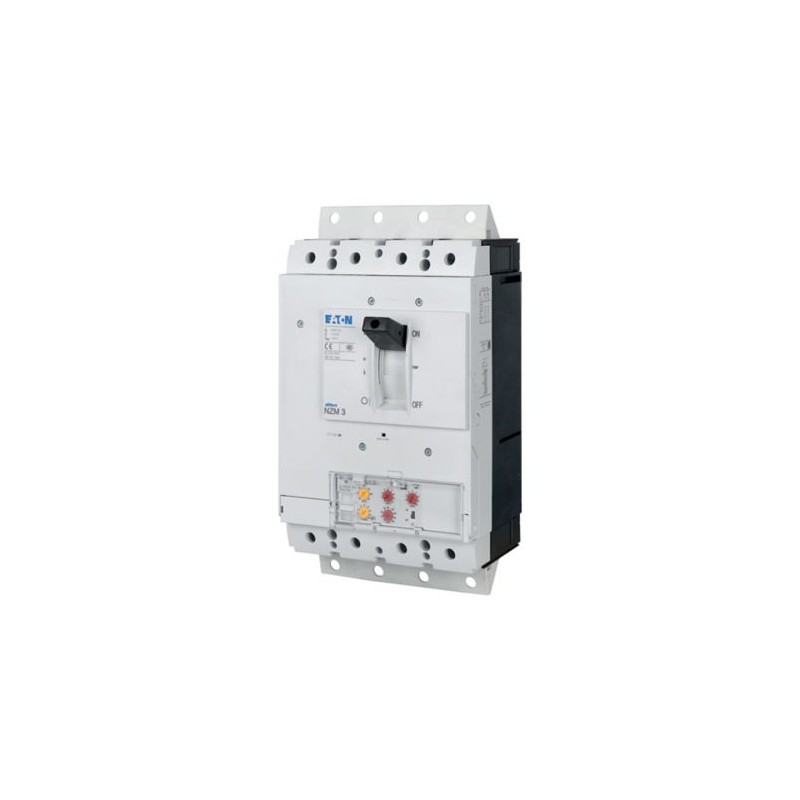

NZMN3-4-VE400-SVE 168506 Y7-168506 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, adattatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMN3-4-VE400-SVE 168506 Y7-168506 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, adattatore

NZMN3-4-VE400-SVE

168506

Y7-168506

EATON-MOELLER

Interruttore automatico di potenza, 4p, 400A, adattatore

Int. Auto NZM, 4P, 400A, Plug-in

Eaton Moeller series NZM - Molded Case Circuit Breaker. NZM3, 4 pole, Switching capacity 400/415 V 50 Hz( Icu ): 50 kA, IEC, Protection: Systems, cable, selectivity, generator

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $3,430.11
Prezzo unitario: $3,430.11
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
168506
EAN
4015081650255
Lunghezza/profondità del prodotto
335 mm
Altezza prodotto
215.2 mm
Larghezza prodotto
185 mm
Peso prodotto
10.04 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
Codice modello
NZMN3-4-VE400-SVE

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
400 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM3
Caratteristiche
Unità di protezione
Comando a motore opzionale
Accessorio necessario
NZM3-XSVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
apparecchio da incasso, tecnica con inserto a innesto
Dispositivo rimovibile
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
72 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP10 (morsetto a tunnel)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
5000 operazioni a 400 V CA-1
3000 operazioni a 690 V CA-1
2000 operazioni a 415 V AC-3
2000 operazioni a 690 V CA-3
2000 operazioni a 400 V AC-3
5000 operazioni a 415 V CA-1
Funzioni
Protezione impianto, cavo, selettiva e generatore
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
400 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
M10 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² (2x) sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore
35 mm² - 240 mm² (1x) sul morsetto a mantello
16 mm² - 185 mm² (1x) sul morsetto a tunnel a 1-foro
25 mm² - 240 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 120 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in alluminio)
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
4000 A
Impostazione corrente ritardo corto (Isd) - min
400 A
Impostazione corrente istantanea (Ii) - max
4400 A
Impostazione corrente istantanea (Ii) - min
800 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
85 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
50 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
35 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
13 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
74 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
187 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC
