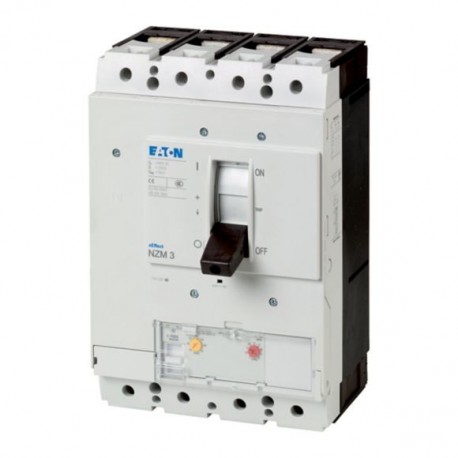

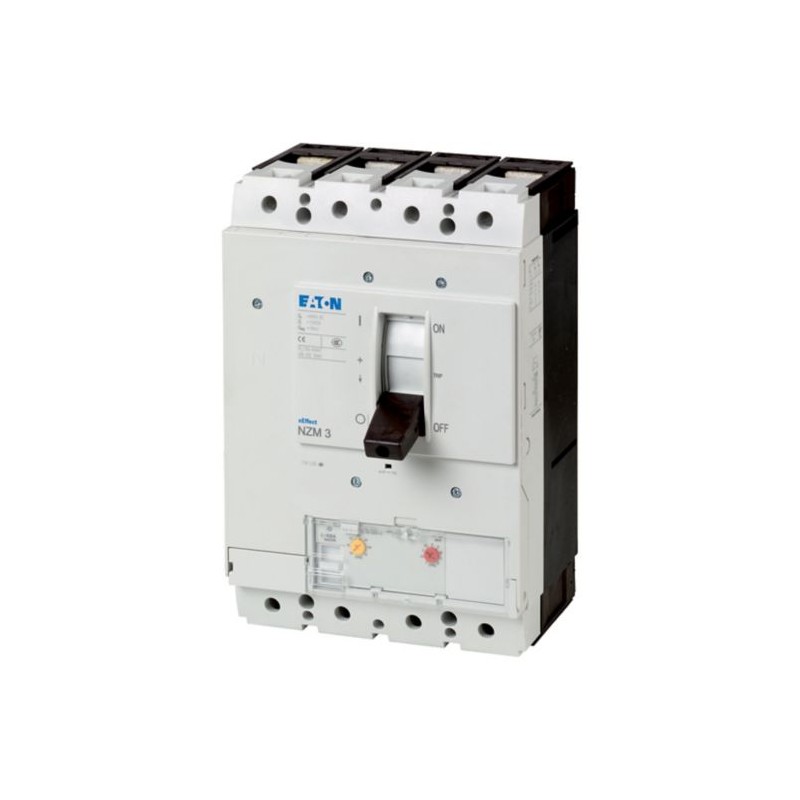

NZMN3-4-AE400-BT 111657 Y7-111657 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, morsetti a ma.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMN3-4-AE400-BT 111657 Y7-111657 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, morsetti a ma..

NZMN3-4-AE400-BT

111657

Y7-111657

EATON-MOELLER

Interruttore automatico di potenza, 4p, 400A, morsetti a mantello

Automatico Int. NZM, 4P, 400A, Terminali a flangia

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 400A, box terminals

Serie NZM.. -Gli interruttori automatici AE coprono tutti i casi applicativi con solo quattro dimensioni compatte e sono adatti per il mercato IEC. I gruppi funzionali modulari rendono sempre flessibile il montaggio. Con attuatori elettronici per impianti e protezione cavi. Note: Il valore di impostazione sul conduttore neutro è sincrono con il valore di impostazione Ir sul conduttore di fase. Misura RMS e memoria termica

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $3,028.48
Prezzo unitario: $3,028.48
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
111657
EAN
4015081112173
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
275 mm
Larghezza prodotto
185 mm
Peso prodotto
9.49 kg
Conformità
RoHS conform
Codice modello
NZMN3-4-AE400-BT

Specifiche del prodotto

Valore nominale intensità di corrente
400 A
Tensione nominale
690 V - 690 V
Caratteristiche
Comando a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Metodo di montaggio
apparecchio da incasso, tecnica a installazione fissa
Dissipazione apparecchiature, dipendente da corrente
72 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Grado di protezione
IP20
Tipo collegamento elettrico del circuito principale
morsetto telaio
Numero di poli
Quattro poli
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
4400 A
Impostazione corrente istantanea (Ii) - min
800 A
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
50 kA

ETIM for 111657 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 400 A
tensione nominale (EF003977) 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 50 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 200 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 0 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 800 A
potenza dissipata (EF005387) None W
tipologia costruttiva dell'apparecchio (EF008240) Built-in device fixed built-in technique
protezione dalle dispersioni a terra integrata (EF007296) false
tipo di collegamento circuito elettrico principale (EF006819) Frame clamp
adatto per montaggio su guida a cappello (EF007250) false
montaggio su guida a DIN opzionale (EF008904) false
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) false
con sganciatore di minima tensione integrato (EF001390) false
numero di poli (EF001391) 4
posizione del collegamento per circuito elettrico principale (EF006671) Front side
tipo di elemento di azionamento (EF006976) Rocker lever
apparecchio completo con unità di sicurezza (EF008906) true
azionamento a motore integrato (EF006697) false
azionamento a motore opzionale (EF007386) true
grado di protezione (IP) (EF005474) IP20
