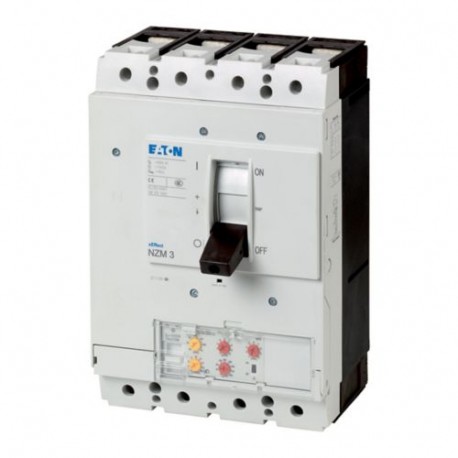

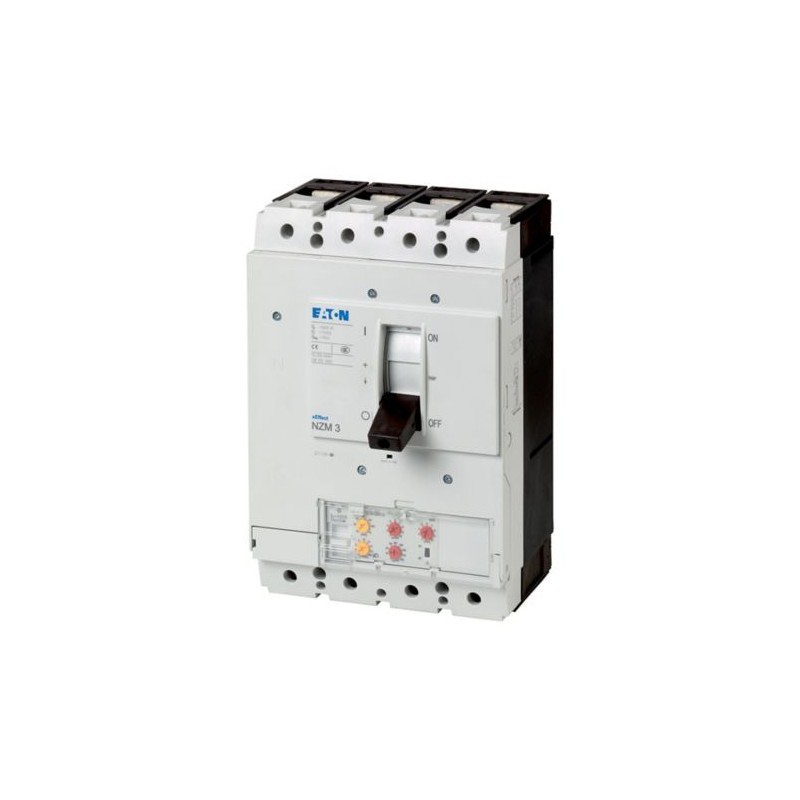

NZML3-4-VE400 265969 Y7-265969 EATON ELECTRIC Int. Automatico, 4P, 400A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZML3-4-VE400 265969 Y7-265969 EATON ELECTRIC Int. Automatico, 4P, 400A

NZML3-4-VE400

265969

Y7-265969

EATON-MOELLER

Int. Automatico, 4P, 400A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 400A, L3-4-VE400

Interruttore automatico NZM3, 4 poli, Potenza di commutazione 400/415 V 50 Hz( Icu ): 150 kA, Corrente nominale = corrente nominale ininterrotta Corrente nominale = Corrente nominale ininterrotta ( In = Iu ): 400 A, Tipo di installazione: Fisso, Collegamento a vite, Standard/Approvazione: IEC, Funzione di protezione: Sistemi, cavo, selettività e protezione del generatore

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $4,103.41
Prezzo unitario: $4,103.41
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
265969
EAN
4015082659691
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
275 mm
Larghezza prodotto
185 mm
Peso prodotto
8.4 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
Codice modello
NZML3-4-VE400

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
400 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM3
Caratteristiche
Comando a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
Apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
72 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
10000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Durata elettrica
2000 operazioni a 690 V CA-3
2000 operazioni a 415 V AC-3
5000 operazioni a 415 V CA-1
5000 operazioni a 400 V CA-1
2000 operazioni a 400 V AC-3
3000 operazioni a 690 V CA-1
Funzioni
Protezione impianto, cavo, selettiva e generatore
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
400 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
2.8 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
2.8 kA
Impostazione ritardo sgancio in cortocircuito - max
4000 A
Impostazione ritardo sgancio in cortocircuito - min
400 A
Impostazione sganciatore per cortocircuito istantaneo - max
4400 A
Impostazione sgancio in cortocircuito istantaneo - min
800 A
Capacità morsetti (cavo di comando)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Capacità morsetti (busbar in rame)
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
M10 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo pieno in alluminio)
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 240 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 120 mm² (2x) sul morsetto a mantello
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
16 mm² - 185 mm² (1x) sul morsetto a tunnel a 1-foro
25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore
35 mm² - 240 mm² (1x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 120 mm² (1x) diretto al collegamento posteriore dell'interruttore
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
25 mm² - 120 mm² (2x) diretto al collegamento posteriore dell'interruttore
50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
4000 A
Impostazione corrente ritardo corto (Isd) - min
400 A
Impostazione corrente istantanea (Ii) - max
4400 A
Impostazione corrente istantanea (Ii) - min
800 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Impostazione corrente di sovraccarico (Ir)
200 A - 400 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
50 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
20 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
220 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
176 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC

ETIM for 265969 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 400 A
tensione nominale (EF003977) 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 150 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 200 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 400 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 800 A
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
protezione dalle dispersioni a terra integrata (EF007296) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
adatto per montaggio su guida a cappello (EF007250) No
montaggio su guida a DIN opzionale (EF008904) No
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 4
posizione del collegamento per circuito elettrico principale (EF006671) davanti
tipo di elemento di azionamento (EF006976) bilanciere
apparecchio completo con unità di sicurezza (EF008906) Sì
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386) Sì
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZML3-4-VE400 Y7-265969 265969 IT_265969.pdf 125 Kbytes NZML3-4-VE400 Y7-265969 265969 IT_265969.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
