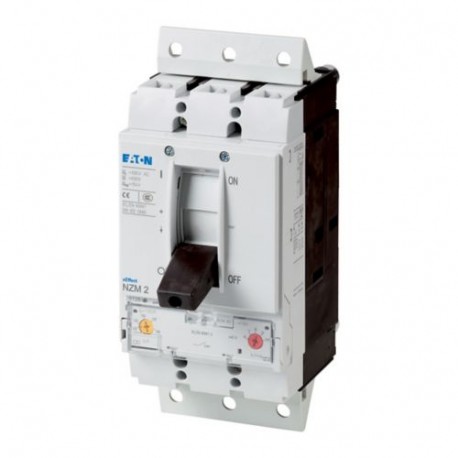

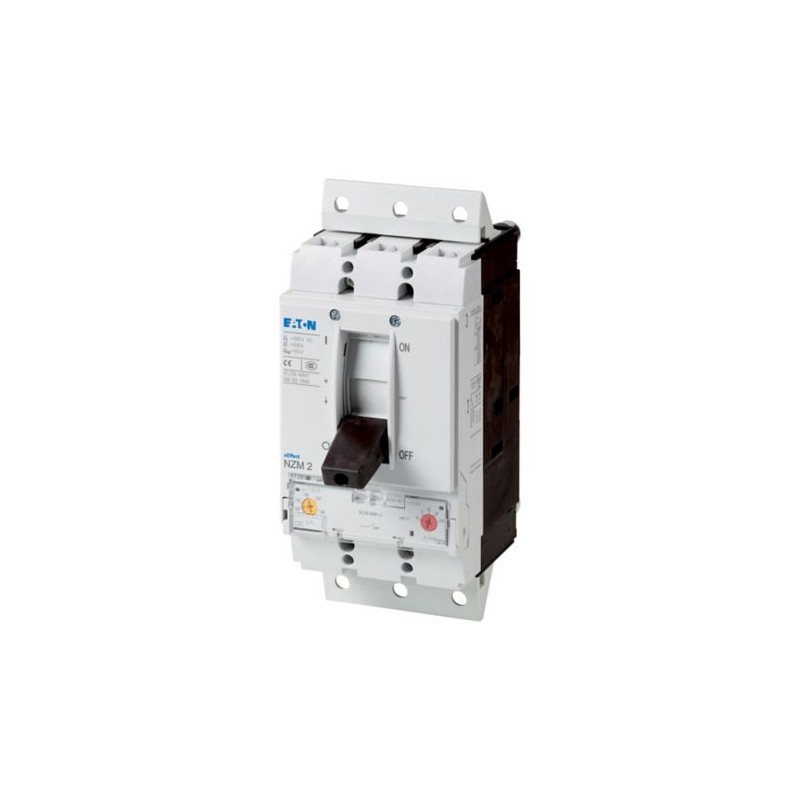

NZML2-VE100-SVE 169023 Y7-169023 EATON ELECTRIC Interruttore automatico di potenza, 3p, 100A, adattatore
NZML2-VE100-SVE
169023
Y7-169023
EATON-MOELLER
Interruttore automatico di potenza, 3p, 100A, adattatore
Int. Auto NZM, 4P, 100A, Plug-in
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3 p, 100A, plug-in module
Interruttore automatico NZM2, 3 poli, Potenza di commutazione 400/415 V 50 Hz( Icu ): 150 kA, Corrente nominale = corrente nominale ininterrotta Corrente nominale = Corrente nominale ininterrotta ( In = Iu ): 100 A, Tipo di installazione: Unità a innesto, Collegamento a vite, Standard/Approvazione: IEC, Funzione di protezione: Sistemi, cavo, selettività e protezione del generatore
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
169023
EAN
4015081655168
Lunghezza/profondità del prodotto
180 mm
Altezza prodotto
245 mm
Larghezza prodotto
105 mm
Peso prodotto
2.896 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
IEC
Codice modello
NZML2-VE100-SVE
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
100 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM2
Caratteristiche
Comando a motore opzionale
Unità di protezione
Unità di protezione
Accessorio necessario
NZM2-XSVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Dispositivo rimovibile
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica con inserto a innesto
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica con inserto a innesto
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
8.25 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP10 (morsetto a tunnel)
IP10 (morsetto a tunnel)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Durata elettrica
10.000 operazioni a 415 V CA-1
10.000 operazioni a 400 V CA-1
6500 operazioni a 415 V CA-3
7500 operazioni a 690 V CA-1
10.000 operazioni a 400 V CA-1
6500 operazioni a 415 V CA-3
7500 operazioni a 690 V CA-1
Funzioni
Protezione impianto, cavo, selettiva e generatore
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
1.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
1.3 kA
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
6 mm² - 16 mm² (2x) sul morsetto a mantello
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
6 mm² - 16 mm² (2x) sul morsetto a mantello
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
1000 A
Impostazione corrente ritardo corto (Isd) - min
100 A
Impostazione corrente istantanea (Ii) - max
1200 A
Impostazione corrente istantanea (Ii) - min
1200 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
100 A
Impostazione corrente di sovraccarico (Ir) - min
50 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
100 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
80 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
220 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
176 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 100 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 50 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 100 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1200 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | Sì |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZML2-VE100-SVE Y7-169023 169023 PT_113307.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
