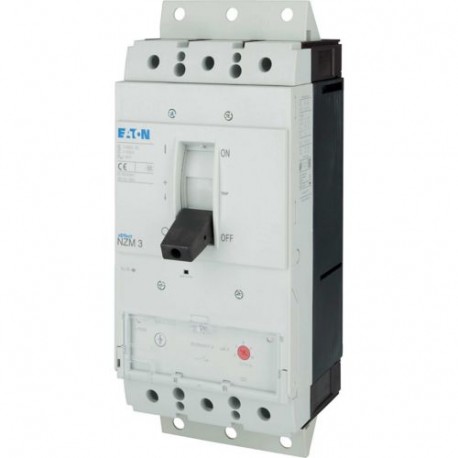

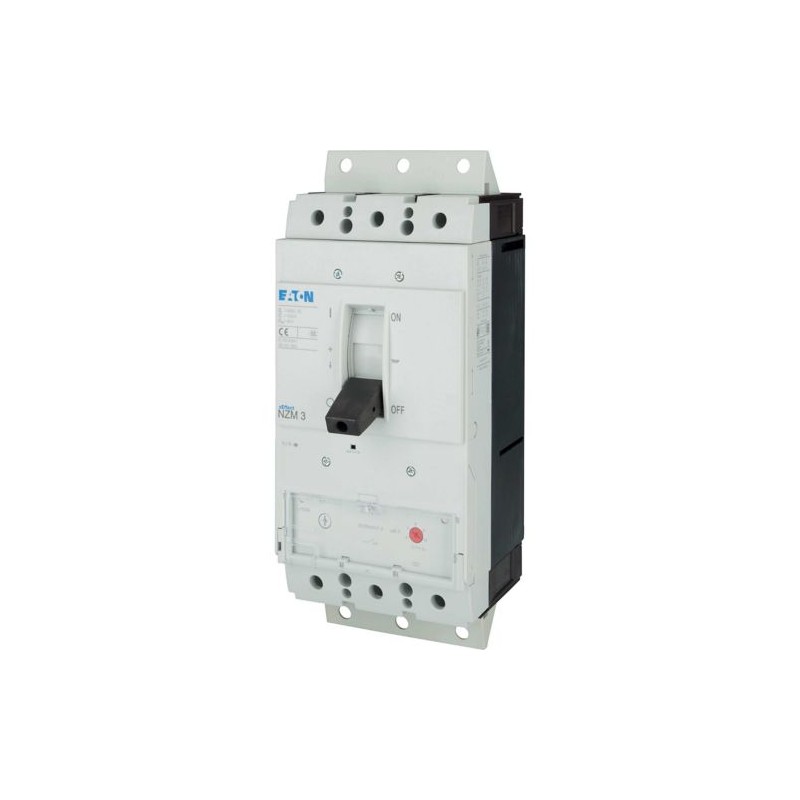

NZMH3-S320-SVE 168917 Y7-168917 EATON ELECTRIC Interruttore automatico di potenza, 3p, 320A, cassetto Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMH3-S320-SVE 168917 Y7-168917 EATON ELECTRIC Interruttore automatico di potenza, 3p, 320A, cassetto

NZMH3-S320-SVE

168917

Y7-168917

EATON-MOELLER

Interruttore automatico di potenza, 3p, 320A, cassetto

Int. Auto NZM, 3P, 320A, Plug-in

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 320A, withdrawable unit, H3-S320-SVE

Gli interruttori NZM della serie COPRONO TUTTI I CASI APPLICATIVI CON SOLO QUATTRO DIMENSIONI COMPATTE E SONO ADATTI AL MERCATO IEC. L'installazione è sempre flessibile grazie all'utilizzo di gruppi funzionali modulari.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,691.42
Prezzo unitario: $2,691.42
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
168917
EAN
4015081654000
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
6.38 kg
Compliances
RoHS conform
Model Code
NZMH3-S320-SVE

Specifiche del prodotto

Type
Circuit breaker
Special features
Amperage Rating
320 A
Voltage rating
690 V - 690 V
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Mounting Method
Built-in device plug-in technique
Equipment heat dissipation, current-dependent
78.64 W
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
40 °C
Rated operating power at AC-3, 230 V
90 kW
Rated operating power at AC-3, 400 V
160 kW
Switch off technique
Magnetic
Degree of protection
IP20
Direction of incoming supply
As required
Electrical connection type of main circuit
Other
Rated operational current
279 A (400 V AC-3)
Number of poles
Three-pole
Rated operational current for specified heat dissipation (In)
320 A
Short-circuit release non-delayed setting - max
4480 A
Short-circuit release non-delayed setting - min
2560 A
Handle type
Rocker lever
Instantaneous current setting (Ii) - max
14 A
Instantaneous current setting (Ii) - min
8 A
Overload current setting (Ir) - max
0 A
Overload current setting (Ir) - min
0 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 500 V DC
70 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 750 V DC
70 kA
Rated short-circuit breaking capacity Icu (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA

ETIM for 168917 Apparecchi elettrici a bassa tensione (EC000074)
Caratteristica Valore
campo di corrente dell'interruttore di sovraccarico (EF002336) 0 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 8 A
con protezione termica da sovratensioni (EF006233) No
sensibile a guasto di fase (EF007400) No
tecnica di intervento (EF007007) magnetico
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 320 A
potenza d'esercizio nominale per AC-3, 230 V (EF007025) 90 kW
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 160 kW
tipo di collegamento circuito elettrico principale (EF006819) altro
tipo di elemento di azionamento (EF006976) bilanciere
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica con inserto a innesto
con interruttore ausiliario integrato (EF001387) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) 150 kA
grado di protezione (IP) (EF005474) IP20
altezza (EF000040) 215.2 mm
larghezza (EF000008) 140 mm
profondità (EF000049) 335 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMH3-S320-SVE Y7-168917 168917 PT_113307.pdf 4 Mbytes NZMH3-S320-SVE Y7-168917 168917 PT_113307.pdf
